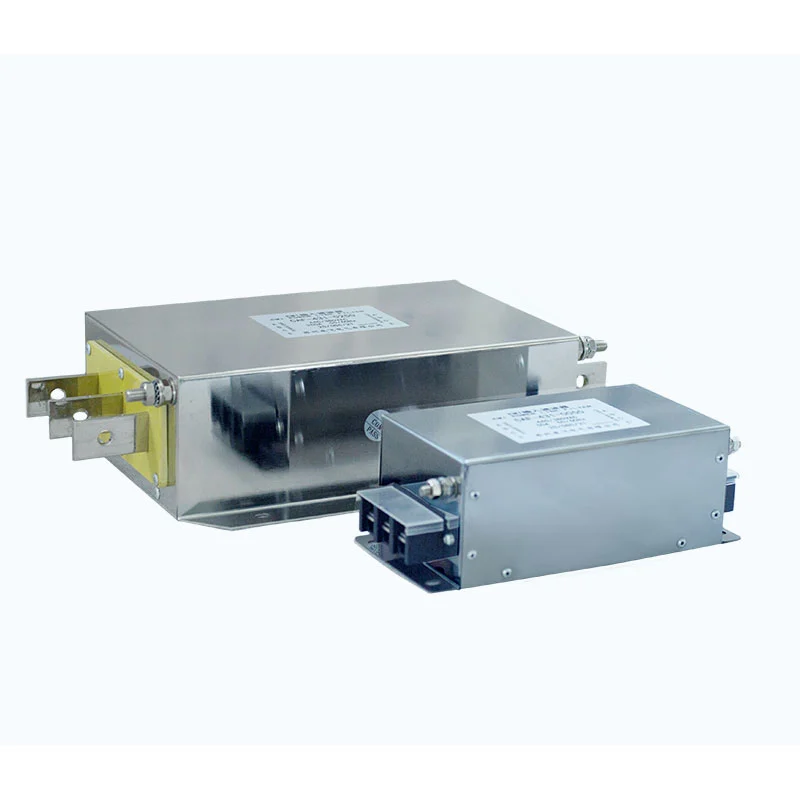

Passivt filter

Dufew Electric Passive Filter er designet til industrielle strømsystemer påvirket af harmoniske strømme fra VFD'er, omformere, ensrettere og andre ikke-lineære belastninger. Ved at kombinere filterreaktorer, kondensatorer og ikke-induktive dæmpningsmodstande i et tunet LC-kredsløb giver det en lavimpedansbane for udvalgte harmoniske frekvenser og hjælper med at reducere harmonisk strømcirkulation i strømnettet.

Ikke-lineære belastninger genereret under AC-DC-konvertering og strømelektronisk switching kan bidrage til transformatoroverophedning, øget kabeltab, reduceret effektfaktor, yderligere stress på elektrisk udstyr og ustabil strømkvalitet. Afhængigt af systemforholdene kan filtreringskonfigurationen designes til at adressere karakteristiske harmoniske, såsom 5., 7., 11. og højere-ordens komponenter.

Systemet hjælper med at reducere harmonisk strømforvrængning, forbedre effektfaktoren, begrænse harmonisk-relaterede tab og understøtte stabil elektrisk drift. Sammenlignet med aktive harmoniske kompensationssystemer bruger passiv filtrering en relativt simpel elektrisk struktur uden komplekse styrekredsløb, hvilket gør den velegnet til kontinuerlig drift i industrielle applikationer med forudsigelige harmoniske karakteristika.

Hvordan fungerer LC-filtreringssystemet?

Tunet resonanskredsløb

Reaktoren og kondensatoren danner en afstemt LC-gren designet til specifikke harmoniske frekvenser.

Når harmoniske strømme når det designede frekvensområde, giver filtreringsgrenen en lavere impedansvej end strømnettet, hvilket gør det muligt at absorbere harmoniske strømme effektivt.

Dette design giver:

- Målrettet harmonisk reduktion

- Lavere strømbølgeformsforvrængning

- Forbedret elektrisk stabilitet

- Kontinuerlig industriel driftevne

Dæmpning og beskyttelsesdesign

Den integrerede ikke-induktive modstand styrer resonanskarakteristika og forbedrer kredsløbsstabiliteten.

Dæmpningsstrukturen hjælper:

- Forebyg overdreven resonansforstærkning

- Begræns unormal harmonisk strøm

- Forbedre kondensatorens pålidelighed

- Forlæng systemets levetid

Vigtige fordele

1. Simpel passiv struktur

Det passive design fungerer uden DSP-controllere eller yderligere elektroniske kompensationsmoduler, hvilket resulterer i en ligetil elektrisk struktur med færre kontrolkomponenter, lavere vedligeholdelseskrav og god tilpasningsevne til industrielle driftsmiljøer.

2. Forbedret strømkvalitet

Ved at reducere harmonisk strømcirkulation kan systemet hjælpe med at begrænse transformator- og kabeltab, reducere temperaturstigning, forbedre effektfaktoren og understøtte mere stabil drift af tilsluttet elektrisk udstyr.

3. Designet til industrielle applikationer

Dufew anvender tekniske overvejelser til magnetiske komponenter, reaktor- og kondensatortilpasning, termisk ydeevne og elektrisk sikkerhed. Den resulterende konfiguration er velegnet til kontinuerlig drift i industrielle kraftsystemer med relativt forudsigelige harmoniske karakteristika.

Typiske applikationer

Dufew Passive Filter er velegnet til industrielle systemer med relativt stabile harmoniske egenskaber.

Typiske applikationer omfatter produktionsanlæg, metallurgi og kemiske forarbejdningsfaciliteter, mineudstyr, tekstilmaskiner, papirproduktionslinjer, havnemaskineri og sprøjtestøbesystemer, hvor ikke-lineære belastninger og harmoniske strømme skal styres.

Mulighed for tilpasset design

Forskellige elektriske systemer kræver forskellige filtreringsparametre.

Dufew yder teknisk support baseret på:

- Harmoniske måledata

- Belastningsegenskaber

- Systemspændingsniveau

- Installationsmiljø

- Påkrævet THDi ydeevne

Skræddersyede løsninger er tilgængelige til forskellige industrielle strømkvalitetskrav.

Valgvejledning

Valg af en passende filtreringsløsning kræver evaluering af:

Dufew giver skræddersyede anbefalinger baseret på harmoniske måledata, systemparametre og projektkrav.

Produktionsevne og kvalitetssikring

Dufew Electric har specialiseret sig i industriel kraftelektronikfremstilling og leverer passive filtre, reaktorer, bremsemodstande, transformere og tilpassede elektriske løsninger til industrielle applikationer. Dets ingeniørarbejde dækker harmonisk analyse, elektrisk parametertilpasning og strømkvalitetskrav, der understøtter applikationsspecifikt produktdesign og fremstilling.

Nøgleproduktionsegenskaber omfatter magnetisk kernebehandling, præcisionsreaktorvikling, kondensator- og modstandstilpasning, elektrisk parameterverifikation og termisk ydeevnetest. Afhængigt af produktkonfigurationen kan kvalitetsinspektion omfatte:

- Test af isolationsmodstand
- Dielektrisk modstå test
- Verifikation af resonansparameter
- Test af temperaturstigning
- Elektrisk parameterinspektion
- Afsluttende udseendekontrol

Kvalitetsdokumentation kan omfatte ISO kvalitetsstyringscertificering, produkttestrapporter og elektriske ydeevneverifikationsregistre i henhold til de gældende produkt- og projektkrav.

Dufew Electric understøtter OEM-produktion, tilpasset elektrisk design, ingeniørsamarbejde og projektbaserede strømkvalitetsløsninger.

Tekniske specifikationer

Passivt filter vs aktivt harmonisk filter

FAQ

Q1: Hvilke komponenter bruges i et passivt filter?

Et passivt filter består af reaktorer, kondensatorer og dæmpningsmodstande, der danner et afstemt LC-kredsløb. Disse komponenter giver en lavimpedansbane for udvalgte harmoniske strømme og hjælper med at forbedre strømkvaliteten.

Q2: Hvordan skal den passende model vælges?

Modelvalg afhænger af nominel spænding, driftsstrøm, harmonisk kilde, harmonisk spektrum, THDi-krav, systemkonfiguration og installationsforhold.

Q3: Er denne løsning egnet til alle harmoniske forhold?

Passiv filtrering er generelt velegnet til systemer med stabile harmoniske karakteristika. Anvendelser med hurtigt skiftende harmoniske belastninger kan kræve alternative kompensationsløsninger.

Q4: Kan Dufew tilpasse filtreringsløsninger?

Ja. Dufew leverer kundetilpassede løsninger baseret på spændingsniveau, strømkapacitet, harmoniske karakteristika, installationskrav og projektforhold.
