Et frekvensomformerfilter er installeret omkring en frekvensomformer for at kontrollere elektrisk interferens, der genereres under motorhastighedsregulering.
En typisk forbindelse er:
Strømforsyning → Indgangsfiltrering → VFD → Udgangsfiltrering → Motor
De to sektioner omhandler forskellige dele af drivsystemet.
Inputfiltrering kontrollerer elektromagnetisk interferens mellem VFD og strømnetværket.
Outputfiltrering dæmper højfrekvente komponenter produceret af PWM-switch, før de når motoren gennem kablet.
Denne konfiguration er beregnet til applikationer, hvor både effekt-side EMI og motor-side højfrekvente effekter skal tages i betragtning.
Det er anderledes end et konventionelt EMI-indgangsfilter, som kun filtrerer forbindelsen mellem strømforsyningen og drevet.
Skiftende enheder inde i en VFD genererer højfrekvente elektriske komponenter, der kan bevæge sig gennem strømforsyningen og påvirke andet udstyr på det samme distributionssystem. Indgangssektionen bruger magnetiske og kapacitive komponenter til common-mode og differential-mode dæmpning, som kan omfatte common-mode chokes, differential-mode induktive komponenter, X kondensatorer, Y kondensatorer og modstande.
Indgangssektionen er beregnet til gennemført EMI-undertrykkelse og erstatter ikke et dedikeret harmonisk kompensationssystem, hvor specifikke lavfrekvente THD-krav gælder.
En VFD producerer en PWM-udgangsbølgeform med hurtige spændingsovergange. Med lange motorkabler kan fordelt kapacitans og impedans påvirke spændingsbølgeformen ved motorterminalerne. Udgangssektionen dæmper højfrekvente komponenter og kan hjælpe med at reducere dv/dt på motorsiden, reflekterede bølgeeffekter, motorviklingsisoleringsbelastning og visse højfrekvente motorstøj.
Den faktiske ydeevne afhænger af VFD-koblingskarakteristika, kabellængde og konstruktion, motorisolering, jordforbindelse og valgt filterkonfiguration.
Ikke enhver VFD-installation kræver både input- og outputfiltrering.
Den nødvendige konfiguration afhænger af det problem, der skal løses.
| Anvendelsestilstand | Typisk filtreringsovervejelse |
|---|---|
| VFD-interferens, der kommer ind i strømnettet | EMI-filter på indgangssiden |
| Interferens, der påvirker kontroludstyr i nærheden | EMI-filter på indgangssiden |
| Langt motorkabel | Filtrering på outputsiden kan være påkrævet |
| Høj motor-side dv/dt | Filtrering på outputsiden |
| Bekymring om reflekteret bølgespænding | Filtrering på outputsiden |
| Interferens på både strømsiden og motorsiden | Integreret input/output filter |
Denne skelnen er vigtig ved produktvalg. Filteret bør specificeres i henhold til det faktiske elektriske problem i stedet for at installeres, blot fordi en VFD er til stede.

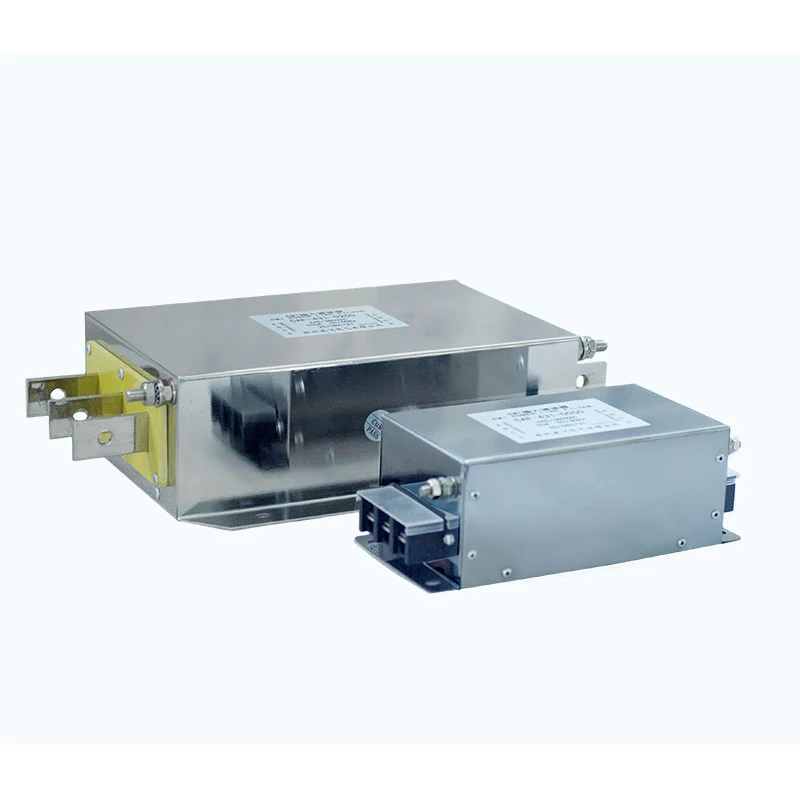

Dufew Electric kombinerer input- og outputfiltreringskredsløbene i én enhed.
De to sektioner har separate elektriske stier og terminalområder til tilslutning til strømforsyningen, VFD og motor.
Filtreringsnetværket kan inkorporere:
- Common-mode magnetiske komponenter
- Differential-mode induktive komponenter
- X kondensatorer
- Y kondensatorer
- Dæmpningsmodstande
- Andre komponenter, der kræves af den valgte konfiguration
Den integrerede konstruktion reducerer behovet for at installere to separate filterhuse, når både input- og outputfiltrering er påkrævet.
The actual internal arrangement depends on the product rating and configuration.
| Parameter | Specifikation |
|---|---|
| Nominel spænding | 220VAC / 380VAC / 690VAC / 1140VAC |
| Driftsfrekvens | 50Hz / 60Hz / op til 500Hz |
| Nominel strøm | 5A--1600A |
| Dielektrisk styrke, linje til linje | 1500VDC / 60s |
| Dielektrisk styrke, linje til jord | 2500VDC / 60s |
| Isoleringsmodstand | >100MΩ ved 1000VDC |
| Overbelastningsevne | 1,4 × mærkestrøm i 1 minut |
| Minimum overbelastningsinterval | 15 minutter |
| Maksimal kabellængde* | 400m skærmet / 300m uskærmet |
| Beskyttelsesgrad | IP00 / IP20 |
| Isoleringsklasse | T40/F (155°C) |
| Flammehæmmende kvalitet | UL94V-2 |
| Produktstandard | GB/T 15287/8 |
* Maksimal kabellængde er applikationsafhængig og skal verificeres i henhold til VFD-udgangskarakteristika, motor, kabeltype, jordingsarrangement og valgt filtermodel.
En typisk Dufew-filtermodel er: CAF-4 3 1-0010
| Kode | Beskrivelse |
|---|---|
| CAF | Dufew elektrisk filterserie |
| 4 | Spændingsklasse; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Fase konfiguration; 3 = trefaset, 1 = enkeltfaset |
| 1 | Filter kategori; 1 = indgangsfilter, 2 = udgangsfilter |
| 0010 | nominel strøm; 0010 = 10A |
For den integrerede input/output-konfiguration skal den relevante modelkode bekræftes i forhold til den tilsvarende produkttegning og specifikation.
| Anvendelse | Hovedkrav | Filtreringsfunktion |
|---|---|---|
| Drevsystemer med variabel frekvens | Styr EMI genereret under VFD-drift | Input-side ført EMI-undertrykkelse og output-side højfrekvensfiltrering |
| Servo drevsystemer | Reducer elektrisk interferens omkring servoudstyr | Input-side EMI-kontrol og output-side motor-side filtrering |
| Industriel motorstyring | Forbedre EMC-ydelsen af motordrivsystemer | Undertrykk ført interferens og højfrekvente omskiftningskomponenter |
| CNC-maskiner og værktøjsmaskiner | Reducer interferens, der påvirker kontrol- og drivudstyr | Input EMI-filtrering og output-side dv/dt reduktion |
| Lange motorkabelinstallationer | Styr reflekterede bølge- og højfrekvente spændingseffekter | Output-side filtrering mellem VFD og motor |
| Transportør-, pumpe- og ventilatorsystemer | Reducer interferens fra motordrift med variabel hastighed | Input-side EMI-undertrykkelse og, hvor det er nødvendigt, output-filtrering |
| Industrielt automationsudstyr | Begræns interferens mellem drivsystemer og elektronik i nærheden | Common-mode og differential-mode-filtrering |
| Fremstilling af udstyr | Afhjælp interferens på både strømsiden og motorsiden | Integreret input- og outputfiltrering |
Bemærk: Den nødvendige filterkonfiguration afhænger af VFD, motor, kabellængde, EMC-forhold og det specifikke interferensproblem. Ikke alle VFD-applikationer kræver både input- og outputfiltrering.
| Valgparameter | Information påkrævet | Formål |
|---|---|---|
| VFD model | Producent og modelnummer | For at bestemme den relevante input/output-konfiguration |
| Nominel spænding | 220VAC / 380VAC / 690VAC / 1140VAC | To match the filter voltage rating with the drive system |
| Nominel strøm | VFD input eller output strøm | For at bestemme den nødvendige filterstrømværdi |
| Motorkraft | kW eller HK | For at evaluere kravene til filtrering på motorsiden |
| Motorens nominelle spænding | Motorens driftsspænding | For at verificere kompatibilitet på output-siden |
| Motorkabellængde | Faktisk kabellængde i meter | Vigtigt til evaluering af dv/dt og reflekterede bølgeeffekter |
| Kabeltype | Afskærmet eller uafskærmet; kabelkonstruktion, hvor det er muligt | At vurdere EMC- og højfrekvensegenskaber |
| Skiftefrekvens | VFD-bærer/omskiftningsfrekvens, hvis tilgængelig | Hjælper med at evaluere højfrekvente filtreringskrav |
| Installationsmiljø | Styreskab, maskine, produktionslinje mv. | For at bestemme installation og EMC overvejelser |
| Interferenstilstand | EMI, motorstøj, dv/dt, reflekteret bølge, nærliggende udstyrsinterferens osv. | For at identificere, om inputfiltrering, outputfiltrering eller en integreret konfiguration er passende |
| Jordingsarrangement | Jording og kabelafskærmningsmetode | Vigtigt for effektiv højfrekvent interferenskontrol |
Til en foreløbig evaluering kan kunderne give:
VFD-model + nominel spænding + mærkestrøm + motoreffekt + motorkabellængde + kabeltype + skiftefrekvens + observeret interferens
Disse oplysninger er generelt mere nyttige til filtervalg end at specificere filteret kun ved motoreffekt.
Korrekt installation er vigtig, fordi højfrekvent interferens kan omgå en del af filtreringskredsløbet gennem uegnede ledninger.
Tilslut indgangssektionen mellem strømforsyningen og VFD.
Forbind udgangssektionen mellem VFD og motor.
Indgangs- og udgangsklemmer skal forbindes i henhold til produktets ledningsdiagram og må ikke ombyttes.
Kabler på strømsiden og motorsiden skal føres separat.
Undgå lange parallelle løb mellem filterindgangs- og udgangsledere, da elektromagnetisk kobling kan reducere filtreringseffektiviteten.
Filteret skal jordes i henhold til de gældende krav til elektrisk installation og VFD-producentens EMC-instruktioner.
Til højfrekvent interferens foretrækkes generelt en kort, lavimpedans jordingsvej.
Hvor der anvendes skærmet motorkabel, skal kabelskærmen termineres i henhold til VFD-producentens EMC-krav.
Før du tænder for systemet, skal du kontrollere:
- Filterspænding og strømmærke
- Terminalforbindelser
- Jordforbindelse
- Input/output kabelføring
- Motortilslutning
- Mekanisk montering
Efter installationen skal du kontrollere normal VFD og motordrift og kontrollere den oprindelige interferenstilstand.
Dufew Electric fremstiller kraftelektronikkomponenter, herunder modstande, bremsesystemer, reaktorer, filtre, transformere og tilpassede elektriske komponenter. Drevfiltre med variabel frekvens produceres i henhold til den nødvendige elektriske konfiguration og anvendelse.
Produktionsprocessen omfatter typisk komponentinspektion, magnetisk komponentbearbejdning, vikling og isolering, filtersamling, elektrisk test, slutinspektion og emballering. Afhængigt af produktkonfigurationen kan kvalitetstjek omfatte komponentspecifikationer, vikling, isolering, terminaler, isolationsmodstand, dielektrisk styrke, elektrisk ydeevne og dimensioner.
Produktspecifikke tegninger, testregistreringer og tekniske dokumenter kan leveres i henhold til projektets krav.
Dufew Electric har ISO- og CE-certificeringer, der understøtter dets kvalitetsstyring og produktoverholdelseskrav.
Det relevante certifikat og den tekniske dokumentation skal bekræftes i henhold til den specifikke produktmodel og destinationsmarkedet.
Kvalitetsinspektion dækker relevante stadier fra komponentverifikation og montering over elektrisk test og slutinspektion.
Dufew Electric leverer filtre og andre kraftelektronikkomponenter til OEM'er, distributører, systemintegratorer og industrielle brugere.
Emballage- og leveringsordninger vælges i henhold til produktdimensioner, vægt, mængde, destination og kundekrav.
Tilgængelige forsendelsesordninger kan omfatte:
- Søfragt
- Luftfragt
- Ekspreslevering
- Kundenomineret speditør
Emballage vælges i henhold til produktets konstruktion og transportforhold.
Et inputfilter er installeret mellem strømforsyningen og VFD for at styre ført EMI. Et outputfilter er installeret mellem VFD'en og motoren for at styre højfrekvente komponenter, dv/dt og reflekterede bølgeeffekter.
Nej. Kravet afhænger af motorkabellængde, VFD-udgangskarakteristika, motorisolering, EMC-forhold og applikationskrav.
Ja. Den kan evalueres til servodrevapplikationer, hvor EMI på input-siden eller højfrekvent interferens på motorsiden skal kontrolleres. Den elektriske værdi skal svare til drivsystemet.
Ja. Udgangssektionen er designet til at dæmpe højfrekvente koblingskomponenter og kan reducere dv/dt ved motorterminalerne. Det faktiske resultat afhænger af VFD, filterkonfiguration, kabel og motor.
Ja. Lange motorkabler kan øge reflekterede bølge- og højfrekvente spændingseffekter, hvilket gør outputfiltrering mere relevant. Den tilladte kabellængde skal bekræftes for den specifikke applikation.
Ikke nødvendigvis. Dette produkt er primært beregnet til EMI og højfrekvensfiltrering omkring VFD-systemer. Hvis kravet er at kontrollere specifikke strømsystems harmoniske ordrer eller THD, bør en dedikeret harmonisk afbødningsløsning evalueres.
Der kræves normalt ingen elektronisk justering, da filteret er passivt. Korrekt modelvalg, ledninger, jordforbindelse og installation er stadig nødvendige.
VFD-modellen, forsyningsspænding, mærkestrøm, motoreffekt, motorkabellængde, kabeltype og den specifikke interferens eller motorsideproblemet er nyttige til at vælge den passende konfiguration.
Dufew Electric fremstiller filtre med variabel frekvens til VFD'er, servodrev, motorstyringssystemer og industrielt automationsudstyr.
Den integrerede konfiguration giver input-side EMI-filtrering og output-side motorfiltrering i én enhed. Valget kan baseres på drevets rating, motorkarakteristika, kabellængde, EMC-forhold og installationskrav.
Til produktevaluering skal du angive VFD-modellen, motoreffekt, mærkestrøm, motorkabellængde, kabeltype og forsyningsspænding.
