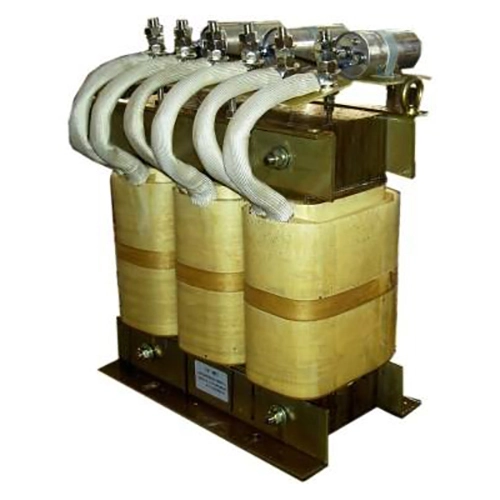

Sinusbølgefilter

Dufew elektriske sinusbølgefilter er installeret på udgangssiden af ​​VFD-systemer for at forbedre motorsidens bølgeformkvalitet og give pålidelig motorbeskyttelse i industrielle applikationer. Under VFD-switchdrift genereres og transmitteres højfrekvente PWM-spændingsimpulser gennem motorkabler, især i langdistanceinstallationer, hvilket kan forårsage reflekteret spænding, øget dv/dt-spænding, elektromagnetisk interferens og yderligere motortab.

VFD Sine Wave Filter vedtager en LC lavpasfiltreringsstruktur bestående af reaktorer og kondensatorer. Filtreringsnetværket dæmper bærefrekvenskomponenter og højfrekvente harmoniske fra PWM-udgangssignaler, mens det tillader den grundlæggende frekvensspænding at passere effektivt, hvilket konverterer udgangsbølgeformen til en jævnere næsten sinusformet bølgeform.

Filtreringsprocessen hjælper:

- Reducer PWM højfrekvente komponenter

- Forbedre motorterminalspændingsbølgeformen

- Lavere dv/dt belastning på motorisolering

- Reducer elektromagnetisk interferens (EMI)

- Forbedre motorens driftsstabilitet og servicepålidelighed

Produktet bruger koldvalsede siliciumstålkerner med lavt tab, isoleringsmaterialer i klasse F, vakuumimprægneringsteknologi og optimerede termiske strukturer for at opretholde stabil ydeevne under kontinuerlig industriel drift, hvilket giver en effektiv løsning til motorsystemer med lange kabler, automatiseringsudstyr og højtydende VFD-applikationer.

Vigtige fordele

1. Forbedret VFD-outputbølgeform

I modsætning til en standard udgangsreaktor, der hovedsageligt øger kredsløbsimpedansen, giver LC-filtreringsstrukturen større dæmpning af højfrekvente omskiftningskomponenter, hvilket resulterer i en jævnere motorspændingsbølgeform med lavere højfrekvent forvrængning og reduceret elektrisk belastning på motorviklinger.

2. Reduceret motorisoleringsbelastning

Høje dv/dt PWM-impulser kan øge isolationsbelastningen, især når lange kabler er installeret mellem VFD'en og motoren. Filteret hjælper med at begrænse spændingsspidser og reflekterede bølgeeffekter, reducerer stress på motorviklingsisolering og understøtter længerevarende motordrift.

3. Velegnet til langdistance motorkabler

Lange motorkabler introducerer distribueret kapacitans, der kan øge ladestrømmen og reflekteret spænding. Dufew justerer de elektriske parametre i henhold til systemkravene til applikationer som fjernpumpesystemer, udendørs motorudstyr, underjordisk maskineri og store produktionslinjer.

4. Forbedrede motordriftsforhold

By attenuating high-frequency interference and output waveform distortion, the filter can help reduce motor electromagnetic noise, additional temperature rise, harmonic-related losses, and mechanical vibration associated with unstable inverter output waveforms.

Tekniske designfunktioner

Optimeret LC lavpas filtreringsstruktur

Reaktoren og kondensatoren er afstemt i overensstemmelse med VFD'ens PWM-udgangsegenskaber. Den resulterende LC-struktur dæmper bærefrekvenskomponenter, mens transmissionen af ​​grundfrekvensen opretholdes og spændingsbølgeformen på motorsiden forbedres.

Magnetisk kredsløbsdesign med lavt tab

The magnetic system can use cold-rolled silicon steel cores, an optimized air-gap structure, and low-loss magnetic materials to maintain stable inductance characteristics and control magnetic losses during continuous operation.

Pålidelig isolering og termisk design

Isoleringssystemet kan indeholde Klasse F højtemperaturisolering, vakuumimprægnering og flammehæmmende isoleringsmaterialer. Disse foranstaltninger understøtter dielektrisk styrke, mekanisk stabilitet og pålidelig drift under kontinuerlige industrielle forhold.

Modelbeskrivelse

Eksempel: SWF-4 3 2-1200

Tekniske specifikationer

Typiske applikationer

Dufew sinusbølgefilterløsninger er velegnede til VFD-systemer, der kræver forbedret udgangsbølgeformydelse og motorbeskyttelse.

Produktionsevne og kvalitetssikring

Dufew Electric fremstiller industrielle kraftelektronikkomponenter, herunder filtre, reaktorer, bremsemodstande, transformere og tilpassede elektriske løsninger. For bølgeformfiltreringsprodukter udføres produktionen gennem kontrollerede processer fra magnetisk komponentforberedelse og vikling til isoleringsbehandling, imprægnering, elektrisk test og slutinspektion.

Fremstillingsprocesser omfatter:

- Magnetisk kernebehandling

- Præcisionsopvikling

- Isoleringsbehandling

- Vakuumimprægnering

- Test af elektrisk ydeevne

Kvalitetsinspektion dækker vigtige elektriske og mekaniske parametre, med kontroller, herunder:

- Test af isolationsmodstand

- Dielektrisk modstå test

- Verifikation af elektriske parametre

- Test af temperaturstigning

- Afsluttende udseendekontrol

Dufew Electric understøtter også OEM-produktion, tilpassede elektriske parametre, teknisk applikationssupport og projektbaseret forsyning. Produkttegninger, testrapporter og certificeringsdokumenter kan leveres i henhold til kundens og projektets krav.

Emballage og levering

Dufew leverer eksportstandard emballageløsninger til industrielle elektriske produkter.

Emballagen inkluderer:

- Fugtbestandig beskyttelse

- Stødsikker fastgørelse

- Forstærkede trækasser til tunge modeller

- Produktidentifikationsetiketter

- Tekniske dokumenter

Hver enhed inspiceres før forsendelse for at sikre, at produktspecifikationerne opfylder kundernes krav.

Sinusbølgefilter vs outputreaktor

FAQ

Q1: Hvad er forskellen mellem et sinusbølgefilter og en outputreaktor?

Et sinusbølgefilter bruger en LC-filtreringsstruktur til at reducere PWM-switchkomponenter og forbedre bølgeformkvaliteten på motorsiden. En udgangsreaktor øger hovedsageligt impedansen for at begrænse strømændringer og reducere spændingsstigningshastigheden, men den omformer ikke udgangsbølgeformen væsentligt.

Q2: Hvornår skal dette produkt installeres i et VFD-system?

Det anbefales til applikationer med lange motorkabler, følsomme motorer, strenge EMC-krav eller systemer, hvor PWM-spændingsbelastning kan påvirke motorens pålidelighed.

Q3: Kan det understøtte langdistance-motorkabelapplikationer?

Ja. Filtreringsparametrene kan tilpasses i henhold til kabellængde, motoreffekt, VFD-karakteristika og driftsbetingelser.

Q4: Kan Dufew levere skræddersyede løsninger?

Ja. Dufew supports customized designs based on voltage rating, current capacity, carrier frequency, installation requirements, and specific application conditions.
