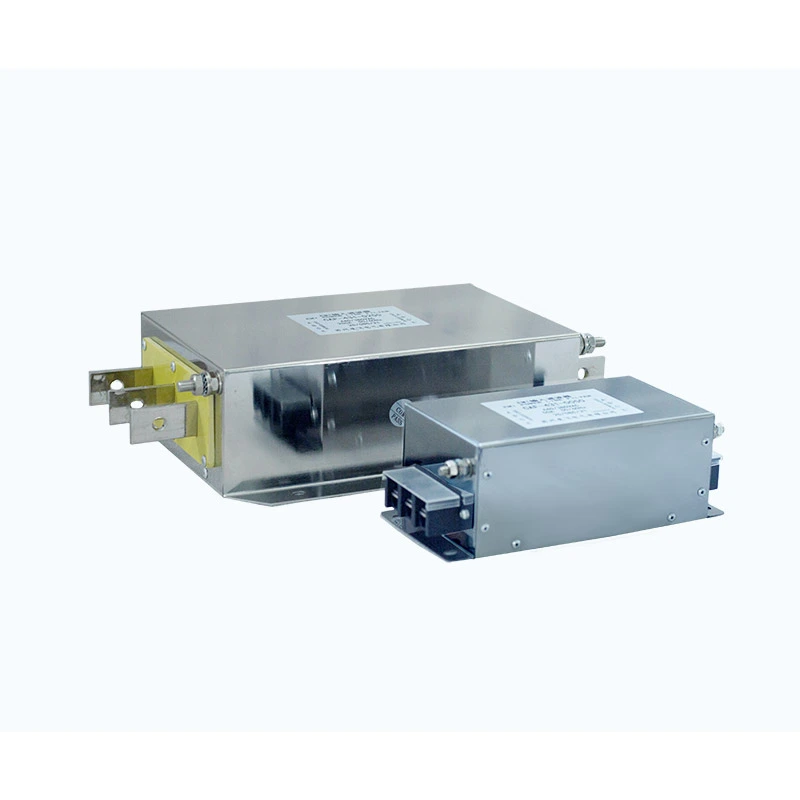

Udgangsfilter

Udgangsfilteret er installeret mellem VFD-udgangsterminalerne og motorindgangsterminalerne for at forbedre kvaliteten af ​​de elektriske signaler, der sendes til motoren.

Ved at kombinere flertrins filtreringskredsløb med optimerede magnetiske komponenter, dæmper den højfrekvent switching interferens genereret af PWM inverter drift og reducerer elektrisk stress ved motorterminaler.

Designet hjælper med at minimere:

- Højfrekvente harmoniske komponenter

- Spændingsspidsimpulser forårsaget af hurtig skift

- dv/dt belastning på motorisolering

- Elektromagnetisk interferens gennem motorkabler

Isoleringssystemet giver:

- Line-to-line: 1500VDC / 60S

- Linje-til-jord: 2500VDC / 60S

Med isolationsmodstand over 100MΩ, overbelastningsevne på 1,4 gange nominel strøm i 1 minut og understøttelse af motorkabelafstande op til 400m med skærmede kabler er Dufew-løsningerne velegnede til krævende industrielle drivsystemer.

Tekniske specifikationer

Modelbeskrivelse

CAF-4 3 2-0600

Vigtige fordele

1. Anvendelsesevne for lange kabler

Lange motorkabler kan introducere distribueret kapacitans, hvilket kan øge ladestrømmen og højfrekvent interferens. Det optimerede magnetiske kredsløbsdesign hjælper med at reducere påvirkningen af ​​kabelkapacitans, forbedre udgangsbølgeformstabiliteten og reducere højfrekvent stråling, hvilket gør filteret velegnet til fjerntliggende motorinstallationer. Den understøtter skærmede kabler op til 400m og uskærmede kabler op til 300m.

2. Forbedret motorisoleringsbeskyttelse

PWM-switchdrift kan generere hurtig spændingsstigning og højfrekvent stress på motorviklinger. Udgangsfilteret hjælper med at reducere dv/dt-påvirkning og spændingsspidsbelastning, begrænser isoleringens ældning forårsaget af omskiftningsimpulser og forbedrer den overordnede motorservicepålidelighed.

3. Reduceret elektromagnetisk interferens

Flertrinsfiltreringsstrukturen hjælper med at undertrykke højfrekvent switching støj samt common-mode og differential-mode interferens. Dette kan forbedre EMC-ydelsen og reducere interferens i systemer udstyret med følsomt kontrol- og overvågningsudstyr.

4. Opretholder motorisk ydeevne med lavt yderligere tab

Filtreringsdesignet retter sig primært mod højfrekvente komponenter, samtidig med at den grundlæggende frekvensenergi, der kræves til normal motordrift, opretholdes. Dette hjælper med at opretholde et stabilt motordrejningsmoment, minimere yderligere tab og understøtter pålidelig kontinuerlig drift.

5. Fleksibel industriel integration

Det kompakte design understøtter både lodret og vandret installation og kan rumme forskellige skabslayouts. Tilpassede spændings- og strømværdier er også tilgængelige for at opfylde specifikke industrielle applikationer og OEM-projektkrav.

Applikationsscenarier

Dufew Output Filter er velegnet til applikationer, hvor motorkabellængder overstiger 50 meter, såvel som højpræcisions servobearbejdningsudstyr, synkrone drivsystemer med flere motorer og produktionslinjer udstyret med følsomt inspektionsudstyr. Den er også velegnet til kraner og sprøjtestøbeudstyr, der kræver hyppig acceleration og bremsning.

Typiske anvendelser omfatter industriel automation, CNC-maskiner, elevatorer, havneudstyr, tekstilmaskiner, sprøjtestøbemaskiner og testsystemer.

Sammenligning af udvalg

Produktionsevne og kvalitetssikring

Dufew Electric har specialiseret sig i industrielle kraftelektronikkomponenter, herunder filtre, reaktorer, bremsemodstande og tilpassede elektriske løsninger.

Med ingeniørerfaring inden for magnetiske komponenter og drivsystemapplikationer leverer Dufew skræddersyede løsninger til forskellige spændingsniveauer, strømområder og installationskrav.

Dufews produktionskapacitet dækker magnetisk komponentbehandling, præcisionsvikling, isoleringsbehandling, elektrisk parameterverifikation og ydeevnetest, hvilket sikrer ensartet produktionskvalitet og pålidelig produktydelse.

Kvalitetskontrol omfatter isolationsmodstand, dielektrisk modstand, temperaturstigning, elektrisk ydeevne og inspektion af udseende. Hvert trin er designet til at verificere den elektriske sikkerhed, driftsstabilitet og overordnede kvalitet af de færdige produkter.

Dufew understøtter OEM-produktion, skræddersyede designs, teknisk dokumentation og applikationsteknisk support for at opfylde forskellige industrielle krav. Kvalitetsdokumentation omfatter ISO kvalitetsstyringscertificering, CE-certificering og produkttestrapporter.

Emballage og levering

Dufew anvender eksportstandardemballage for at sikre sikker transport af industrielle elektriske komponenter.

Emballageløsninger omfatter:

- Fugtbestandig beskyttelse

- Stødsikker fastgørelse

- Forstærkede trækasser til store modeller

- Produktidentifikationsetiketter

- Tekniske dokumenter

Hvert produkt inspiceres før forsendelse for at sikre overholdelse af kundens krav.

FAQ

Q1: Hvad er forskellen mellem et outputfilter og en outputreaktor?

Et udgangsfilter retter sig hovedsageligt mod højfrekvente koblingskomponenter, PWM-interferens og elektromagnetisk støj på motorsiden. En udgangsreaktor reducerer hovedsageligt spændingsstigningshastigheden, begrænser strømpåvirkningen og forbedrer outputbølgeformforholdene.

Til krævende applikationer afhænger den passende løsning af kabellængde, motortype og EMC-krav.

Q2: Kan denne løsning reducere motorstøj?

Ja. Ved at reducere højfrekvente komponenter, der genereres af inverter-omskiftning, kan det hjælpe med at reducere elektromagnetiske vibrationer og forbedre motorens driftsforhold.

Q3: Hvorfor er filtrering vigtig for lange motorkabler?

Lange kabler øger den distribuerede kapacitans og kan forstærke højfrekvent interferens. Korrekt filtrering hjælper med at reducere kabelrelateret elektrisk stress og forbedrer systemets stabilitet.

Q4: Kan Dufew tilpasse filterløsninger?

Ja. Dufew leverer skræddersyede løsninger, herunder spændingsmærke, strømkapacitet, filtreringsegenskaber, dimensioner og installationsstruktur i henhold til kundens krav.
