Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.

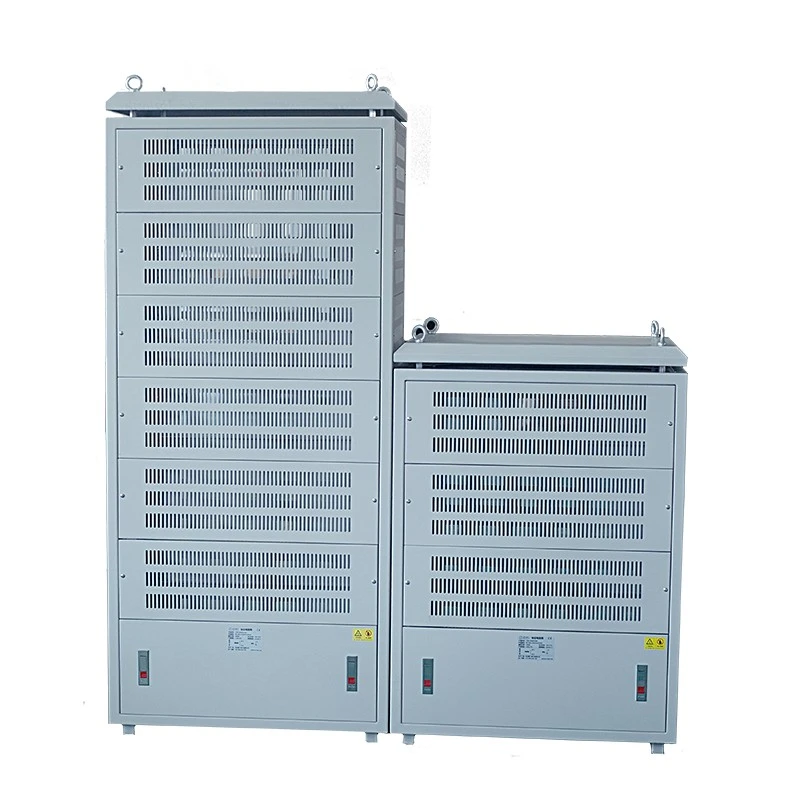

Når en generator, UPS, batterisystem, inverter eller anden strømkilde skal fungere under en kontrolleret elektrisk belastning, skal testudstyret være i stand til at absorbere den nødvendige energi sikkert. Et belastningsmodstandsskab giver en praktisk løsning ved at kombinere flere modstandselementer, elektriske forbindelser, kølekomponenter og beskyttelsesstrukturer i et kabinet.
Denne type udstyr bruges hovedsageligt til højeffektbelastningstest og energiafledning. Konfigurationen kan arrangeres efter spænding, effekt, modstand, driftscyklus, installationsplads og måden, hvorpå belastningen skal kontrolleres.
Det grundlæggende formål er at påføre en kendt elektrisk belastning på det udstyr, der testes. Dette giver ingeniører eller vedligeholdelsespersonale mulighed for at observere, hvordan systemet fungerer under en defineret driftstilstand.
For eksempel kan en generator testes ved forskellige belastningsniveauer uden at forbinde den med anlæggets normale elsystem. En UPS kan kontrolleres under et kontrolleret behov, mens et batterisystem kan aflades gennem en specificeret modstandsbelastning.
En kontrolleret belastning kan bruges under generatorens idriftsættelse, vedligeholdelse og ydelseskontrol. Ved at anvende et defineret elektrisk behov kan operatører overvåge udgangsspænding, strøm, frekvens, temperatur og overordnet driftsstabilitet.
UPS-systemer og strømforsyninger skal ofte testes uden at være afhængige af tilsluttet udstyr. En kendt resistiv belastning giver en gentagelig testtilstand til kontrol af udgangsevne og termisk adfærd.
Modstandsbelastninger kan bruges til at aflade lagret elektrisk energi med en kontrolleret hastighed. Batterikapacitet, afladningsstrøm, driftstid og temperaturforhold bør tages i betragtning, når den nødvendige konfiguration bestemmes.
Nogle motordrev genererer elektrisk energi, når en motor decelererer. Når denne energi ikke kan returneres til forsyningen, kan den ledes til en modstandsbelastning og omdannes til varme. Den nødvendige kapacitet afhænger af bremseenergien og driftscyklussen.
Højeffektudstyr bruger normalt flere modstandselementer i stedet for at stole på en enkelt stor komponent. Elementerne kan opdeles i separate sektioner og forbindes i forskellige kombinationer alt efter den nødvendige belastning.
Dette gør trinvis læsning mulig. En test kan starte på et lavere niveau og øges gradvist, eller udvalgte sektioner kan betjenes uafhængigt, når flere testbetingelser er påkrævet.
Det elektriske arrangement afhænger af spænding, strøm, total effekt, modstandsværdi og påkrævet belastningsområde. Den samme skabsstruktur kan ikke anvendes på hvert projekt.
Effekten skal tages i betragtning sammen med driftstiden. En enhed, der håndterer en høj belastning i et par minutter, har andre termiske krav end en, der kører kontinuerligt.
Gentagne test skal også overvejes. Selv når hver enkelt test er relativt kort, kan varme akkumuleret under tidligere cyklusser påvirke den tilladte belastning af den næste cyklus.
For nøjagtigt valg skal driftsvarigheden, gentagelsesintervallet, omgivelsestemperaturen og den påkrævede belastning angives sammen med den nominelle elektriske rating.
Al elektrisk energi, der spredes af modstandselementerne, bliver i sidste ende til varme. Indkapslingen har derfor brug for en passende metode til at fjerne denne varme og samtidig opretholde sikre driftstemperaturer.
Naturlig konvektion kan være velegnet til nogle applikationer med lavere effekt. Udstyr med højere kapacitet kan kræve tvungen luftkøling, med ventilatorkapaciteten og luftstrømsvejen tilpasset den forventede varmeudvikling.
Skabskonstruktion skal også tage højde for elektrisk isolering, komponentafstand, terminaladgang, vedligeholdelse og det omgivende miljø. Udendørs installationer kan kræve yderligere beskyttelse mod fugt, støv, temperaturvariationer og korrosion.
| Parameter | Udvælgelseshensyn |
|---|---|
| Nominel spænding | Krav til systemspænding og isolering |
| Indlæs strøm | Samlet effekt, der skal absorberes af modstandsaggregatet |
| Modstand | Total modstand og påkrævet belastningsområde |
| Duty Cycle | Kontinuerlig, intermitterende eller kortvarig drift |
| Køling | Naturlig konvektion eller tvungen luftkøling |
| Indlæs trin | Antal valgbare modstandssektioner |
| Installation | Indoor or outdoor conditions and available space |
| Kontrollere | Manuel, kontaktor-baseret eller ekstern belastningskobling |
Forskellige modstandskonstruktioner er velegnede til forskellige elektriske forhold. ENTrådviklet modstandkan anvendes, hvor der kræves en defineret modstandsværdi og passende effektkapacitet. AnAlu beklædt modstandgiver en kompakt metalhuset konstruktion med en nyttig varmeoverførselsvej.
A Årti modstandskasseer beregnet til en anden type arbejde. Dens valgbare modstandsværdier gør den nyttig til laboratorietestning, kalibrering og kredsløbsudvikling frem for højeffektbelastningsdrift.
For en skabssamling skal valget af individuelle elementer overvejes sammen med den samlede elektriske belastning, termiske forhold og installationsarrangement.
Et komplet industrielt elsystem kan omfatte flere typer komponenter, hver med en specifik elektrisk funktion. En modstand kan sprede elektrisk energi eller give strømstyring, mens en reaktor introducerer induktiv impedans for at hjælpe med at håndtere problemer med strøm og strømkvalitet.
A Filterbruges til at reducere uønsket elektrisk støj, harmoniske eller højfrekvente komponenter. I motordrevne systemer kan en bremseenhed styre vejen for regenereret energi, før den når modstandsbelastningen.
Dufew Electric udvikler og producerer kraftelektronikkomponenter til industrielt elektrisk udstyr. Dets produktsortiment dækker modstandsprodukter, bremseenheder, reaktorer, filtre og relaterede strømstyringskomponenter.
For OEM- og projektbaserede applikationer kan specifikationer gennemgås i henhold til den påkrævede spænding, effekt, modstand, driftscyklus, kølemetode, kabinetdimensioner, forbindelser og kontrolarrangement. Dette gør det muligt at matche den elektriske konfiguration med det faktiske udstyr og testbetingelser.
Dufew Electric er en producent og leverandør i Kina, der betjener udstyrsproducenter, distributører, systemintegratorer og industrielle brugere. Virksomheden har ISO- og CE-certificeringer for relevante produkter og overholdelseskrav.
Almindelige anvendelser omfatter generatorer, UPS-systemer, batterier, energilagringsudstyr, invertere, strømforsyninger og udvalgte motordrevsystemer. Den nødvendige konfiguration afhænger af udstyrets kapacitet og testbetingelser.
Ja. Flere modstandssektioner kan designes som separate belastningstrin, så operatøren kan vælge forskellige belastningsniveauer. Omskiftningsmetoden afhænger af den elektriske bedømmelse og kontrolkrav.
Længere drift producerer mere akkumuleret varme og kræver derfor større termisk kapacitet. Testvarighed, gentagelsesfrekvens, afkølingsforhold og omgivelsestemperatur bør tages i betragtning, når den passende rating bestemmes.
Det anses generelt, når varmen genereret af modstandselementerne overstiger, hvad naturlig konvektion kan fjerne effektivt. Den nødvendige luftstrøm afhænger af effektniveauet, kabinetdesignet, driftstiden og de omgivende forhold.
Nyttige oplysninger omfatter spænding, strøm, belastningseffekt, modstand, testvarighed, driftscyklus, belastningstrin, installationsmiljø, tilgængelige skabsdimensioner, køleforhold og kontrolkrav. Udstyrsmodellen og den påtænkte testprocedure kan også hjælpe med teknisk evaluering.
