Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.
Når strømudstyr kræver ydelsesverifikation før installation eller masseproduktion, er en stabil og kontrollerbar belastningskilde afgørende.

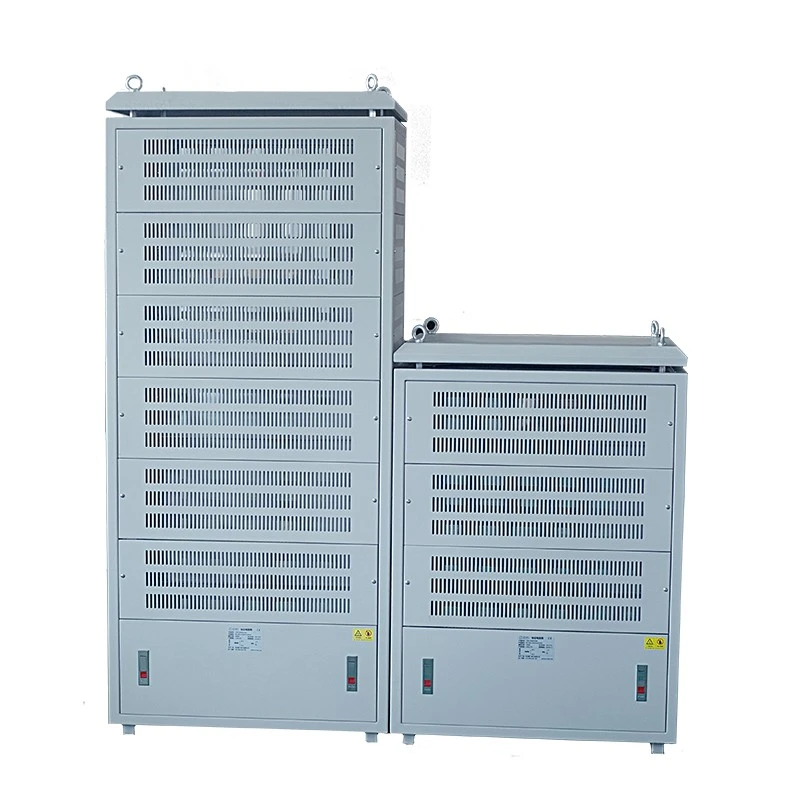

Dufew Electric Load Resistor Cabinet giver en praktisk løsning ved at simulere reelle driftsbelastninger gennem tørre modstandselementer. Den konverterer elektrisk energi til varme gennem modstandsmoduler, hvilket giver ingeniører mulighed for at evaluere udstyrets outputkapacitet, overbelastningsydelse, temperaturstigning og langsigtet driftsstabilitet.
I modsætning til bremsemodstandssystemer, der hovedsageligt håndterer regenereret energi under motordeceleration, er dette produkt udviklet til kontinuerlig belastningssimulering og pålidelighedstest.
Kabinettet vedtager flere uafhængige modstandsgrupper med modulært koblingsdesign. Brugere kan justere forskellige belastningskombinationer i henhold til testkrav, herunder let belastning, nominel belastning og overbelastningsforhold.
Systemet understøtter:
- Effektområde: 20KW-500KW
- Arbejdsspænding: ≤3000V
- Modstandsområde: 0,01Ω-1KΩ
- Modstandsnøjagtighed: ±3% / ±5% / ±10%
Dufew Electric leverer tilpassede konfigurationer i henhold til testede udstyrsparametre, testvarighed, installationsmiljø og belastningskrav.
Før generatorer, UPS-systemer, energilagringssystemer eller strømomformere installeres eller leveres til masseproduktion, skal producenterne verificere, om udstyret kan fungere sikkert og pålideligt under forskellige belastningsforhold.
Test uden belastning alene kan ikke afsløre problemer såsom utilstrækkelig outputkapacitet, overdreven temperaturstigning, ustabil strømkonvertering, beskyttelsessystemfejl eller langsigtede pålidelighedsrisici.
En kontrolleret resistiv belastning giver ingeniører mulighed for at simulere reelle driftsforhold i et sikkert testmiljø. Dufew Electric Load Resistor Cabinet hjælper brugere med at evaluere udstyrets ydeevne gennem lavbelastningstestning, nominel belastningstest, kontinuerlig fuldbelastningstest og korttidsoverbelastningstest, der hjælper med at identificere potentielle problemer før implementering.
Den bruger højeffekts modstandselementer til at konvertere elektrisk energi til kontrolleret termisk energi under udstyrstest.
Under testprocessen leverer det testede udstyr elektrisk strøm til kabinettet, og modstandsmoduler forbruger energi i henhold til konfigurerede modstandsværdier. Den genererede varme fjernes derefter gennem kølesystemet, hvilket giver ingeniører mulighed for at analysere udstyrets ydeevne under forskellige belastningsforhold.
Den modulære modstandsstruktur muliggør fleksible belastningskombinationer uden at erstatte testudstyr med fast effekt, hvilket understøtter forskellige testbetingelser såsom lavbelastningsdrift, nominel belastningsdrift, kontinuerlig fuldbelastningsdrift og korttidsoverbelastningssimulering.
At vælge et passende lastskab kræver mere end at vælge en nominel effekt. Den korrekte konfiguration afhænger af det testede udstyr, driftsbetingelser og specifikke testmål.
Belastningskapaciteten skal svare til det testede udstyrs effektudgangskrav, herunder generatorens nominelle output, UPS-kapacitet, PCS-effektmærke og inverterens udgangseffekt.
For eksempel kan et 500KW generatortestprojekt kræve et belastningsskab konfigureret i henhold til den faktiske testprocent, varighed og driftsbetingelser.
Forskelligt udstyr kræver forskellige elektriske konfigurationer. Kunder bør oplyse AC- eller DC-testkrav, arbejdsspænding og frekvenskrav, hvor det er relevant.
Dufew Electric kan tilpasse kabinettet efter forskellige spændingsforhold og testkrav.
Forskellige testformål kræver forskellige belastningsprofiler. Nøglefaktorer omfatter nødvendige belastningstrin, kontinuerlig drifttid, overbelastningskrav og ældningstestvarighed.
Et skab designet til korttidsverifikation kan kræve en anden konfiguration end den, der bruges til langvarig pålidelighedstestning.
Installationsmiljøet påvirker direkte kabinetstruktur og køledesign. Vigtige faktorer omfatter indendørs eller udendørs installation, tilgængelig plads, ventilationsforhold og transportkrav.
Dufew Electric vurderer disse faktorer, før de anbefaler en passende struktur og konfiguration.
Forskellige testprojekter kræver forskellige belastningsniveauer. Dufew Electric designer kabinettet med flere uafhængige modstandsgrene, hvilket muliggør fleksible belastningskombinationer i henhold til testkrav.
Dette design gør det muligt at skifte flere strømsektioner uafhængigt, skaber forskellige belastningsniveauer uden at udskifte udstyr og forbedrer testeffektiviteten og repeterbarheden.
For eksempel kan et skab simulere flere teststadier i stedet for at kræve flere enheder med fast effektbelastning.
Moderne strømudstyr omfatter forskellige udgangstyper, såsom AC-generatorer, DC-systemer, batterilagrings-PC'er og strømomformere. Skabet kan konfigureres i henhold til forskellige elektriske testkrav.
Den understøtter forskellige spændingsniveauer og AC/DC belastningstestapplikationer, hvilket reducerer behovet for separat testudstyr.
Typiske applikationer omfatter test af energilagringssystem, verifikation af UPS-ydelse, test af strømkonvertere og test af generatorbelastning.
Et pålideligt belastningstestsystem kræver mere end nøjagtige modstandsværdier. Skabsstrukturen skal også give stabil elektrisk ydeevne, effektiv varmeafledning, sikker drift og bekvem vedligeholdelse.
Dufew Electric Load Resistor Cabinet integrerer modstandsmoduler, kølesystemer, beskyttelseskomponenter og kabinetsamling for at give en komplet resistiv belastningstestløsning.
| Komponent | Fungere |
|---|---|
| Højeffektmodstandsmoduler | Konverter elektrisk energi til kontrolleret varme under test |
| Uafhængige belastningsgrupper | Giv fleksibel belastningsjustering til forskellige testforhold |
| Kølesystem | Fjern genereret varme og bibehold stabil drift |
| Beskyttelseskomponenter | Forbedre driftssikkerheden under unormale forhold |
| Elektrisk tilslutningssystem | Sørg for pålidelig forbindelse mellem testet udstyr og lastskab |
| Kabinet kabinet | Giver mekanisk beskyttelse og organiseret intern installation |
Den modulære struktur gør det muligt for Dufew Electric at tilpasse kabinettet efter:
- Påkrævet strømkapacitet
- Modstandsværdi
- Arbejdsspænding
- Testvarighed
- Installationskrav
Langvarig test kræver stabil modstandsydelse og effektiv varmekontrol. Dufew Electric Load Resistor Cabinet vedtager et separat termisk styringsdesign for at forbedre driftsstabiliteten under kontinuerlig test.
Designet omfatter:
- Uafhængige luftstrømskanaler til forskellige belastningsgrupper
- Individuel temperaturovervågning
- Uafhængig beskyttelse for hver lastsektion
Dette hjælper med at reducere varmeinteraktion mellem modstandsgrupper, forbedre testkonsistensen og opretholde stabile modstandsværdier under langvarig drift.
Skabet vedtager en modulær struktur designet til bekvem inspektion, vedligeholdelse og fremtidig justering.
Nøglefunktioner omfatter:
- Modulært modstandsarrangement
- Selvstændige el-afdelinger
- Klart internt ledningslayout
- Tilgængelige vedligeholdelsespaneler
Når en lastsektion kræver inspektion, kan teknikere servicere det specifikke modul uden at skille hele kabinettet helt ad, hvilket hjælper med at reducere vedligeholdelsestiden og udstyrets nedetid.
| Parameter | Specifikation |
|---|---|
| Produkttype | Belastningsmodstandsskab |
| Anvendelse | Test af kraftudstyr og ældningstest |
| Power Range | 20KW-500KW |
| Arbejdsspænding | ≤3000V |
| Modstandsområde | 0,01Ω-1KΩ |
| Modstandsnøjagtighed | ±3 % / ±5 % / ±10 % |
| Beskyttelsesgrad | IP20/IP23 |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flammehæmmende kvalitet | UL94V-2 |
| Standard | GB-5792 |
Eksempel: CRC 100KW 2.7R J
| Symbol | Beskrivelse |
|---|---|
| CRC | Belastningsmodstandsskab |
| 100KW | Nominel effekt |
| 2.7R | Nominel modstand |
| J | Modstandsnøjagtighed (K=±10%, J=±5%, H=±3%) |
For at sikre stabil drift under langvarig test udfører Dufew Electric elektrisk verifikation før levering.
| Test vare | Testtilstand | Præstation |
|---|---|---|
| Dielektrisk styrke | 2500VAC/50Hz/60S | Lækstrøm ≤10mA |
| Isoleringsmodstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10 gange nominel effekt 5S | Ingen synlige skader |
| Langsigtet belastningstid | Cyklusdrift (10S afladning, 90S interval) | >9000 timer |
| Test af fugtig varme | 40℃±2 / 90%-95%RH /100t | △R≤±(1%R+0,05Ω) |
| Temperatur cyklus | -55 ℃, 55 ℃, 155 ℃ cyklustest | △R≤±(2%R+0,05Ω) |
| Varmemodstand | 350 ℃/2t | Ingen tydelige skader |
| Temperaturkoefficient | Sammenligning af nominel belastning | ≤300 ppm/℃ |
For at sikre pålidelig drift under transport og industrielle installationsmiljøer, udfører Dufew Electric mekanisk verifikation på belastningsmodstandskabinettet før levering.
| Test vare | Tilstand | Præstation |
|---|---|---|
| Terminal styrke | 45N/30S | Ingen løshed eller skader |
| Vibrationsmodstand | 5-200Hz, 1g, 98m/S² | Ingen strukturelle skader |
Disse mekaniske verifikationsprocedurer hjælper med at sikre strukturel pålidelighed og stabile elektriske forbindelser under transport, installation og langsigtet drift.
Dufew Electric Load Resistor Cabinet bruges i vid udstrækning til ydelsesverifikation, pålidelighedstest og ældningstest af strømudstyr. Det giver kontrolleret elektrisk belastningssimulering for at hjælpe ingeniører med at evaluere udstyrets ydeevne under forskellige driftsforhold.
| Anvendelse | Kundetestkrav | Hvordan belastningsmodstandskabinet hjælper | Nøgle evalueringspunkter |
|---|---|---|---|
| Generatorbelastningstest | Kontroller, om generatorer kan opretholde stabil ydelse under nominelle og kontinuerlige belastningsforhold | Simulerer forskellige belastningsforhold for at evaluere generatorens ydeevne før levering eller installation | Nominel udgangsevne, termisk ydeevne, stabilitet ved kontinuerlig drift, beskyttelsesrespons |
| UPS-systemtestning | Bekræft backup-strømpålidelighed og batteriafladningsydelse | Giver kontrollerede resistive belastninger til UPS-outputtestning og pålidelighedsverifikation | Udgangsstabilitet, afladningsydelse, overbelastningsevne, langsigtet drift |
| Energilagring PCS test | Evaluer effektkonverteringsydelsen under forskellige driftsforhold | Simulerer AC/DC-belastninger til PCS-ydelsestest og termisk evaluering | Effektkonverteringseffektivitet, termisk opførsel, outputstabilitet, kontinuerlig drift |
| Test af inverter og strømforsyning | Bekræft produktets ydeevne under udvikling og produktionstest | Skaber gentagelige belastningsforhold til test af kraftelektronisk udstyr | Udgangsydelse, temperaturstigning, beskyttelsesfunktioner, pålidelighedsevaluering |
| Ældningstest for industrielt kraftudstyr | Udfør langvarig driftsverifikation før masseproduktion | Giver stabil resistiv belastning til udholdenheds- og ældningstest | Langsigtet stabilitet, komponentpålidelighed, termisk styringsydelse |
At vælge et passende lastskab kræver mere end at matche effektmærker.
Dufew Electric vurderer:
- Testet udstyrs nominelle effekt
- Spændingskrav
- AC eller DC testtilstand
- Nødvendige belastningstrin
- Kontinuerlig driftstid
- Installationsforhold
Baseret på disse parametre kan Dufew Electric levere passende modstandskonfiguration, køledesign og kabinetstruktur.
Dette hjælper kunder med at undgå problemer såsom utilstrækkelig testkapacitet, overdreven temperaturstigning eller uegnet belastningskonfiguration.
Dufew Electric er en professionel producent af kraftelektronikkomponenter i Kina, der integrerer modstandsproduktion, kabinetsamling og elektriske testfunktioner for at levere tilpassede belastningstestløsninger til forskellige industrielle applikationer.
I modsætning til leverandører, der kun samler standardskabe, styrer Dufew Electric nøgleproduktionsprocesser fra modstandskonfiguration og kabinetintegration til endelig inspektion, hvilket hjælper med at forbedre produktkonsistens, kvalitetskontrol og projektpålidelighed.
Modstandsmoduler konfigureres i henhold til kundens testkrav, herunder strømkapacitet, modstandsværdi, spændingsforhold og driftsvarighed. Dette sikrer, at lastskabet kan give stabil elektrisk belastning under forskellige testscenarier.
Kabinetsamlingsprocessen omfatter intern elektrisk ledning, installation af beskyttelseskomponenter, integration af kølestruktur, installation af modstandsmodul og ekstern skabssamling.
Det interne layout er optimeret til elektrisk pålidelighed, effektiv varmeafledning og bekvem vedligeholdelse for at understøtte langsigtet industriel drift.
Før levering udfører Dufew Electric omfattende inspektionsprocedurer, herunder verifikation af elektrisk forbindelse, modstandsmåling, isolationstest, dielektrisk styrketest, mekanisk inspektion og produktspecifikationsbekræftelse.
Disse inspektionsprocedurer hjælper med at sikre, at hvert belastningstestsystem opfylder de aftalte projektkrav før afsendelse.
Forskellige industrier kræver forskellige testbetingelser. Dufew Electric understøtter tilpassede løsninger med 20KW-500KW strømkonfigurationer, tilpassede modstandsværdier, forskellige spændingskrav, AC/DC-testmuligheder og kabinetstrukturjusteringer.
Dufew Electric styrer nøgleprocesser fra modstandskomponenter til færdige kabinetsystemer og hjælper med at forbedre produktkonsistens, kvalitetskontrol, leveringssikkerhed og teknisk kommunikationseffektivitet.
For industrielle testprojekter er korrekt udvælgelse afgørende. Dufew Electric samarbejder med kunder om at evaluere applikationskrav, elektriske parametre, testprocedurer og installationsforhold for at anbefale passende løsninger i stedet for faste standardkonfigurationer.
Dufew Electric følger strukturerede kvalitetskontrolprocedurer for at opretholde stabile produktionsstandarder og pålidelig produktydelse gennem hele produktionsprocessen.
Kvalitetssikringen omfatter ISO9001 kvalitetsstyringssystemcertificering, CE-certificering, optegnelser om elektrisk ydeevnetest og fabriksinspektionsoptegnelser.
Gennem kontrollerede fremstillingsprocesser og produktverifikationsprocedurer leverer Dufew Electric pålidelige belastningstestløsninger til industrielle energiapplikationer.
Som industrielt testudstyr kræver belastningstestsystemer pålidelig transportforberedelse og installationsplanlægning for at sikre sikker levering og problemfri idriftsættelse.
Dufew Electric leverer forstærket eksportemballage, fugtbeskyttelse, interne fikseringsstrukturer og produktidentifikationsetiketter for at forbedre transportsikkerheden.
Inden forsendelse bekræfter ingeniører kabinetdimensioner, løftekrav, oplysninger om elektrisk interface og kundeinstallationsbetingelser for at understøtte effektiv installation efter levering.
Transportmuligheder omfatter søfragt til internationale projekter, lastbiltransport til indenlandsk levering og andre skræddersyede logistikløsninger i henhold til projektets krav.
Selvom både Load Resistor Cabinet og Resistive Load Bank bruges til simulering af elektrisk belastning, er de designet til forskellige testkrav og applikationsmiljøer.
| Sammenligningselement | Belastningsmodstandsskab | Resistiv belastningsbank |
|---|---|---|
| Hovedformål | Tilpasset strømudstyrstest og pålidelighedsverifikation | Generel simulering af elektrisk belastning |
| Typiske applikationer | Generator test, UPS test, energilagring PCS test, inverter test | Generator idriftsættelse, felttest, midlertidig belastningstest |
| Design fokus | Tilpasset modstandskonfiguration, kabinetintegration, langsigtet teststabilitet | Standardiseret belastningskapacitet og bærbare testkrav |
| Indlæs konfiguration | Fleksible modstandsgrupper med tilpassede belastningstrin | Normalt faste belastningstrin i henhold til standardmodeller |
| Installation | Normalt installeret som en del af et permanent testsystem | Ofte designet til midlertidig eller mobil test |
| Tilpasning | Høj tilpasning til spænding, modstand, effekt og struktur | Begrænset tilpasning afhængig af standardkonfiguration |
| Egnede brugere | Udstyrsproducenter, F&U-laboratorier, systemintegratorer | Servicevirksomheder, idriftsættelsesteams, vedligeholdelsesudbydere |
Et belastningsmodstandsskab er velegnet til applikationer, der kræver langsigtede og gentagelige tests, især når der er behov for tilpassede belastningsforhold og specifikke elektriske konfigurationer.
Det bruges almindeligvis til:
- Langsigtet pålidelighedstest
- Tilpassede belastningsprofiler
- Integration med produktions- eller laboratorietestsystemer
- Specifikke spændings- og modstandskonfigurationer
En resistiv belastningsbank er generelt mere velegnet til midlertidige testapplikationer, hvor bærbar og standardiseret belastningssimulering er påkrævet, såsom:
- Test af ydeevne i marken
- Standardiseret belastningssimulering
- Krav til bærbare test
Dufew Electric fokuserer på skræddersyede løsninger til producenter og systemintegratorer, der har brug for stabile, repeterbare og kontrollerbare testmiljøer for industrielt kraftudstyr.
Valget afhænger af det testede udstyrs effekt, spænding, testvarighed, nødvendige belastningstrin og installationsmiljø.
Ja. Flere uafhængige modstandsgrupper giver brugerne mulighed for at kombinere forskellige effektniveauer til forskellige testforhold.
Det bruges almindeligvis til generatorer, UPS-systemer, energilagrings-PCS, invertere og strømforsyningsudstyr.
Ja. Skabet er designet med uafhængige køle- og temperaturkontrolstrukturer til langvarig drift.
Ja. Effektmærkning, modstandsværdi, kabinetdimensioner, kølemetode og elektrisk konfiguration kan tilpasses.
Kunder skal normalt levere udstyrsstrøm, spænding, testkrav, belastningsprofil og installationsforhold.
Gennem kontrollerede fremstillingsprocesser, elektrisk inspektion og ydelsesverifikation før forsendelse.
Ja. Produktspecifikationer, testregistreringer og relaterede tekniske dokumenter kan leveres i henhold til projektets krav.
Hvert strømtestprojekt har forskellige krav.
Dufew Electric leverer tilpassede belastningsmodstandsskabe og resistive belastningsbankløsninger baseret på:
- Nominel effekt
- Spændingsniveau
- Test formål
- Indlæs profil
- Installationsmiljø
Kontakt Dufew Electric for at diskutere dine projektkrav og modtage et passende teknisk forslag.
