Artikeloversigt: A bremsechopperer en væsentlig komponent i dynamiske bremsesystemer til frekvensomformere (VFD'er), der hjælper med at styre regenerativ energi under motordeceleration og eftersyn.Dufew Electricleverer CBU Series bremsechoppere designet til kompatible 220V, 380V og 690V drivsystemer. Ved at overvåge DC-busspændingen og skifte overskydende energi til en ekstern bremsemodstand hjælper disse enheder med at kontrollere spændingsstigningen og understøtte pålidelig bremseydelse. Denne vejledning forklarer, hvordan bremsechoppere fungerer, deres vigtigste tekniske parametre, udvælgelseskriterier, industrielle anvendelser og installationsovervejelser.
En bremsechopper er en elektronisk koblingsenhed, der bruges i et frekvensomformers DC-mellemkredsløb til at styre overskydende regenerativ energi. Den arbejder med en bremsemodstand for at forhindre DC-busspændingen i at stige ud over et acceptabelt driftsniveau under motordeceleration.
Under normal drift leverer en VFD elektrisk energi til en motor for at generere mekanisk bevægelse. Når motoren sænker farten eller driver en eftersynsbelastning, kan den midlertidigt fungere som en generator. Den resulterende elektriske energi strømmer tilbage til DC-bussen, hvilket potentielt forårsager en overspændingsfejl, hvis energien ikke kan absorberes tilstrækkeligt.
Bremsechopperen løser dette problem ved at skifte en elektrisk vej til en ekstern bremsemodstand, når DC-busspændingen når en forudbestemt tærskel. Modstanden omdanner den overførte elektriske energi til varme.

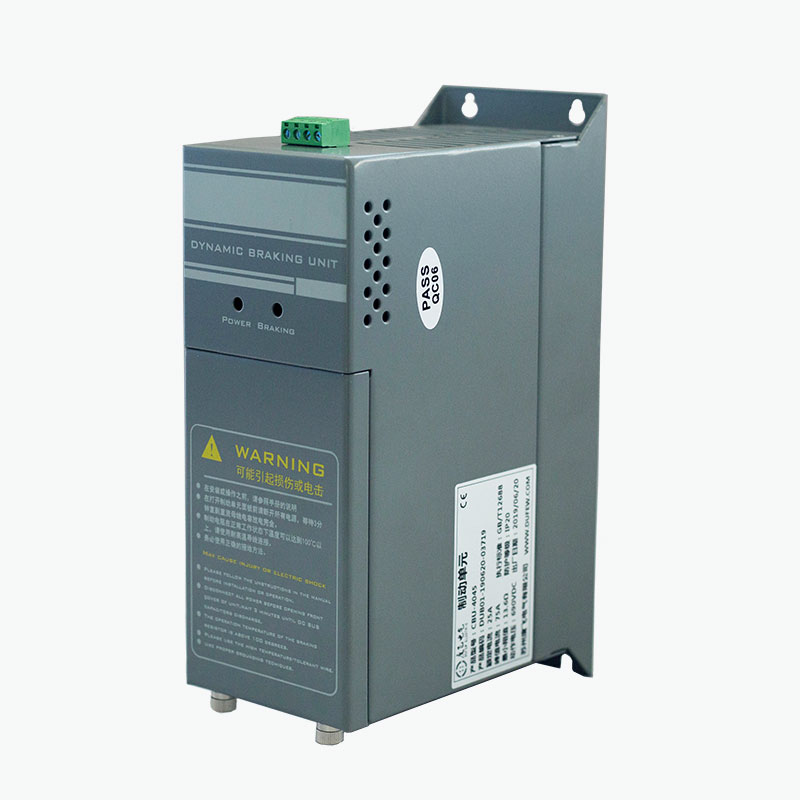

Dufew Electrics CBU-serie er designet til eksterne dynamiske bremseapplikationer i kompatible drivsystemer. Dens konfiguration kan vælges i henhold til systemspænding, bremsekrav, modstandskarakteristika og installationsforhold.
Driftsprincippet er baseret på DC-busspændingsovervågning og hurtig elektronisk kobling. I CBU-serien reagerer et IGBT-baseret koblingskredsløb automatisk, når spændingen når den konfigurerede bremsetærskel.
Denne proces gentages efter behov under bremsning. Det hjælper med at styre DC-busspændingen uden at kræve en separat ekstern controller til grundlæggende spændingsovervågning.
For yderligere information om relateret udstyr, udforsk Dufew Electrics bremseenhedsløsninger og industrielle kraftelektronikprodukter.
En korrekt valgt bremsechopper kan forbedre ydeevnen af et dynamisk bremsesystem, især i applikationer, der involverer hyppige stop, høj inerti eller eftersynsbelastninger.
Den faktiske ydeevne afhænger af drevet, motorens inerti, bremsemodstand, regenerativ energi, bremsefrekvens, driftscyklus og installationsmiljø. En chopper bør derfor vælges som en del af et komplet bremsesystem frem for som en isoleret komponent.
Tekniske specifikationer afgør, om en bremsechopper er egnet til en bestemt VFD-installation. Følgende tabel opsummerer referenceparametre offentliggjort for Dufew Electrics CBU-serie.
| Parameter | Referencespecifikation | Tekniske overvejelser |
|---|---|---|
| Drivsystemspænding | 220V, 380V og 690V AC klasser | Skal matche den kompatible drev- og DC-buskonfiguration. |
| 220V-klasse bremsespænding | DC 340/360/380/400/420V ±10V | Valgbare tærskler for kompatible konfigurationer. |
| 380V-klasse bremsespænding | DC 630/660/690/730/760V ±10V | Skal matches til den valgte drev- og choppermodel. |
| 690V-klasse bremsespænding | DC 1140V ±10V | Kræver bekræftelse af systemkompatibilitet. |
| Kontrolmetode | Automatisk DC-busspændingsovervågning | Aktiverer automatisk skift under regenerativ drift. |
| Parallel respons | ≤1 ms | Referencesvarspecifikation for kompatible parallelle konfigurationer. |
| Ventilator starttemperatur | Cirka 45°C | Understøtter termisk styring under gældende driftsforhold. |
| Overtemperaturbeskyttelse | Cirka 85°C | Giver en termisk beskyttelsestærskel. |
| Beskyttelsesvurdering | IP20 eller højere, afhængig af konfiguration | Bekræft den specifikke models kapslingsklassificering. |
| Gældende standard | GB/T 12668 | Bekræft gældende krav og dokumentation for det valgte produkt. |
Bemærk: Disse er referencespecifikationer, ikke en garanti for, at hver model understøtter alle angivne indstillinger. Bekræft den endelige model, bremsespænding, elektriske mærker og beskyttelsesfunktioner med produktdokumentationen før bestilling eller installation.
At vælge en bremsechopper kræver mere end at matche dens nominelle rating til motorens effekt. Regenerativ energi og termisk belastning varierer betydeligt med det drevne udstyr og driftscyklus.
Identificer VFD'ens nominelle indgangsspænding og DC-buskarakteristika. Vælg en kompatibel chopperspændingsklasse og kontroller, at den valgte bremsetærskel passer til drevets tilladte driftsområde.
Belastninger med høj inerti kan generere betydelig regenerativ energi, når de decelereres. Kortere stoptider kan øge den øjeblikkelige bremsekraft, der kræves. Anvendelser som centrifuger, hejseværker og højhastighedsmaskiner kræver særlig opmærksomhed.
Modstandens modstandsværdi, nominelle effekt, pulsenergikapacitet og driftscyklus skal være kompatible med VFD og chopper. En uegnet modstand kan forårsage for høj strøm, overophedning eller utilstrækkelig bremseevne.
En maskine, der stopper med få sekunders mellemrum, har andre termiske krav end en, der kun stopper lejlighedsvis. Hyppig bremsning kan øge den gennemsnitlige varme, der genereres af modstanden og koblingskredsløbet.
Omgivelsestemperatur, kabinetventilation, monteringsafstand og luftstrøm påvirker den termiske ydeevne. Det valgte udstyr skal installeres i henhold til producentens lednings- og ventilationskrav.
Følgende tjekliste kan hjælpe med at forberede en teknisk forespørgsel:
Bremsechoppere er nyttige i drivsystemer, hvor en motor returnerer energi under deceleration, sænkning eller andre regenerative driftsforhold. Typiske anvendelser omfatter:
Ikke alle anvendelser kræver en ekstern bremsechopper. Beslutningen afhænger af VFD'ens indbyggede bremseevne, den nødvendige standsningstid, belastningskarakteristika og hyppigheden af regenerativ drift.
Selvom disse komponenter arbejder sammen, udfører de forskellige funktioner. At forstå forskellen hjælper ingeniører med at vælge et kompatibelt dynamisk bremsesystem.
| Komponent | Primær funktion | Valg fokus |
|---|---|---|
| Bremsechopper | Skifter bremsekredsløbet i henhold til DC-busspændingen. | Spændingsklasse, koblingskapacitet, beskyttelse og bremsekrav. |
| Bremsemodstand | Omdanner regenereret elektrisk energi til varme. | Modstand, nominel effekt, pulsenergikapacitet og driftscyklus. |
| VFD DC bus | Giver den elektriske forbindelse til bremsekredsløbet. | Spændingsgrænser, terminalkompatibilitet og drevspecifikationer. |
En bremsechopper kan ikke sprede regenerativ energi af sig selv. Den styrer koblingsvejen, mens modstanden absorberer energien. Begge skal være kompatible med drevet og de tilsigtede driftsforhold.
Til applikationer, der kræver en bredere elektrisk løsning, tilbyder Dufew Electric også relaterede kraftelektronikkomponenter til industrielle driv- og effektstyringssystemer.
Korrekt installation hjælper med at understøtte sikker drift, effektiv køling og ensartet bremseevne. Før idriftsættelse skal kvalificeret elektrisk personale verificere følgende:
Under rutinemæssig vedligeholdelse skal du inspicere for løse forbindelser, ophobet støv, begrænset luftstrøm, tegn på overophedning og unormal modstandsskade. Enhver test eller vedligeholdelse, der involverer DC-bussen, skal følge producentens sikkerhedsinstruktioner. Drevet skal være isoleret fra sin strømkilde, og DC-bussen skal verificeres som afladet, før arbejdet påbegyndes.
Installation og vedligeholdelse skal overholde gældende elektriske sikkerhedskrav. Stol ikke på bremsechopperen som en erstatning for maskinens påkrævede mekaniske eller sikkerhedsklassificerede bremsesystem.
Dens hovedformål er at kontrollere regenerativ energi, der returneres til en VFD's DC-bus under deceleration eller eftersyn. Den skifter overskydende energi til en kompatibel bremsemodstand for at forhindre for høj DC-busspænding.
Nej. Chopperen styrer, hvornår bremsekredsløbet leder, mens modstanden omdanner elektrisk energi til varme. De udfører komplementære funktioner og skal matches korrekt.
Nej. Nogle drev har tilstrækkelig indbygget bremseevne til deres tilsigtede belastninger. En ekstern chopper kan være nødvendig, når regenerativ energi, bremsefrekvens eller påkrævet deceleration overstiger det interne kredsløbs kapacitet.
De offentliggjorte produktoplysninger identificerer konfigurationer for kompatible 220V, 380V og 690V drivsystemer. Den nøjagtige model og bremsespænding skal bekræftes i forhold til drevets DC-busspecifikationer.
Kompatible enheder kan tilsluttes parallelt, når en enkelt enhed ikke kan opfylde den nødvendige bremseevne, og produktdesignet understøtter dette arrangement. Ledningsføring, modstandskonfiguration, koblingskoordinering og termiske krav skal verificeres for hele systemet.
Valget afhænger af drevets modstandsgrænser, bremsekraft, energi pr. bremsecyklus, driftsfrekvens og driftscyklus. Modstanden skal også være kompatibel med chopperens elektriske mærker og installationsbetingelser.
Angiv VFD-model, systemspænding, motoreffekt, belastningstype, decelerationstid, bremsefrekvens, modstandsspecifikationer, driftscyklus og installationsbetingelser. Disse detaljer hjælper leverandøren med at vurdere den passende model og konfiguration.
En korrekt valgt bremsechopper hjælper med at styre regenerativ energi, kontrollere DC-busspændingsstigning og understøtte pålidelig dynamisk bremsning i industrielle drivsystemer. Dens effektivitet afhænger af, at chopperen, bremsemodstanden, drivspændingen, belastningskarakteristika og termiske krav matcher applikationen.
Dufew Electrics CBU-serie giver mulighed for bremsechopper til kompatible 220V, 380V og 690V drivsystemer, med modelvalg baseret på elektriske klassificeringer og driftsforhold. Uanset om dit projekt involverer elevatorer, kraner, transportører, centrifuger eller andet industrielt maskineri, er omhyggelig gennemgang af specifikationer afgørende for en passende bremseløsning.
Hvis du leder efter en pålidelig producent og leverandør af bremsechopper til dit industrielle drivprojekt, så udforsk Dufew Electrics produkter til bremsechopper ogkontakt osmed dine drevspecifikationer, bremsekrav og installationsdetaljer. Vores team kan hjælpe dig med at vurdere en passende konfiguration til din applikation.
-
