Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.

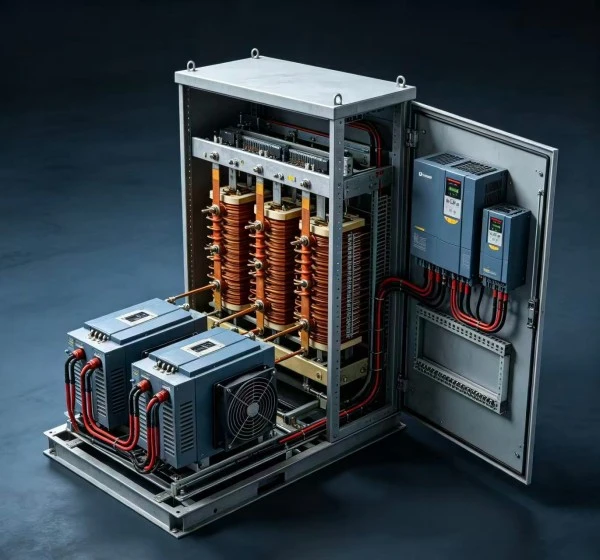

Dufew Electric Output Reactor er installeret mellem VFD-udgangsterminalerne og motoren for at forbedre kraftoverførselskvaliteten og beskytte motorsystemer mod højfrekvent switching stress.
De hurtige koblingskarakteristika for PWM-udgangsspænding fra VFD'er kan generere høj dv/dt-spænding, reflekterede spændingsbølger, harmoniske strømme og yderligere kabelladestrøm. Disse effekter bliver mere alvorlige, når der bruges lange kabler mellem inverteren og motoren.
Ved at tilføje korrekt impedans til udgangskredsløbet hjælper reaktoren med at udjævne spændingsbølgeformer, reducere motorterminalspændingsspidser, sænke isolationsspændingen og forbedre pålideligheden af industrielle drivsystemer.
Dufew-reaktorer bruger siliciumstålkerner med lavt tab, højtemperaturisoleringsmaterialer og optimerede viklingsstrukturer for at sikre stabil ydeevne under kontinuerlig industriel drift.
Når kablet mellem inverteren og motoren er for langt, genererer kablets fordelte kapacitans yderligere ladestrøm.
Uden ordentlig beskyttelse kan dette forårsage:
- VFD-overstrømsalarmer
- Ustabil motordrift
- Øget inverterudgangsspænding
- Reduceret systempålidelighed
VFD-udgangsreaktoren reducerer den kapacitive ladestrøm og forbedrer systemstabiliteten, især til applikationer, hvor motoren er installeret langt væk fra inverterkabinettet.
Reaktoren reducerer virkningen af højfrekvente PWM-spændingsændringer genereret af VFD'en, hvilket hjælper med at beskytte motorisolering under kontinuerlig drift.
Det sænker spændingsspændingen på motorviklinger, reducerer ældning af isoleringen og forlænger motorens levetid. Dette hjælper med at forbedre den overordnede systempålidelighed, især i krævende industrielle applikationer.
Når motorer installeres langt fra VFD-skabe, kan lange kabler øge ladestrømmen og forårsage reflekterede spændingseffekter.
Reaktoren hjælper med at reducere disse påvirkninger ved at forbedre strømbølgeformens kvalitet og begrænse spændingsudsving. Den understøtter længere kabeltransmissionsafstande, mens den bibeholder stabil motordrift.
Det optimerede induktive design hjælper med at undertrykke højfrekvente harmoniske komponenter, der genereres under VFD-drift.
Det reducerer også motorens elektromagnetiske støj, lækstrøm og potentiel interferens med nærliggende automations- og kontroludstyr, hvilket skaber et mere stabilt driftsmiljø.

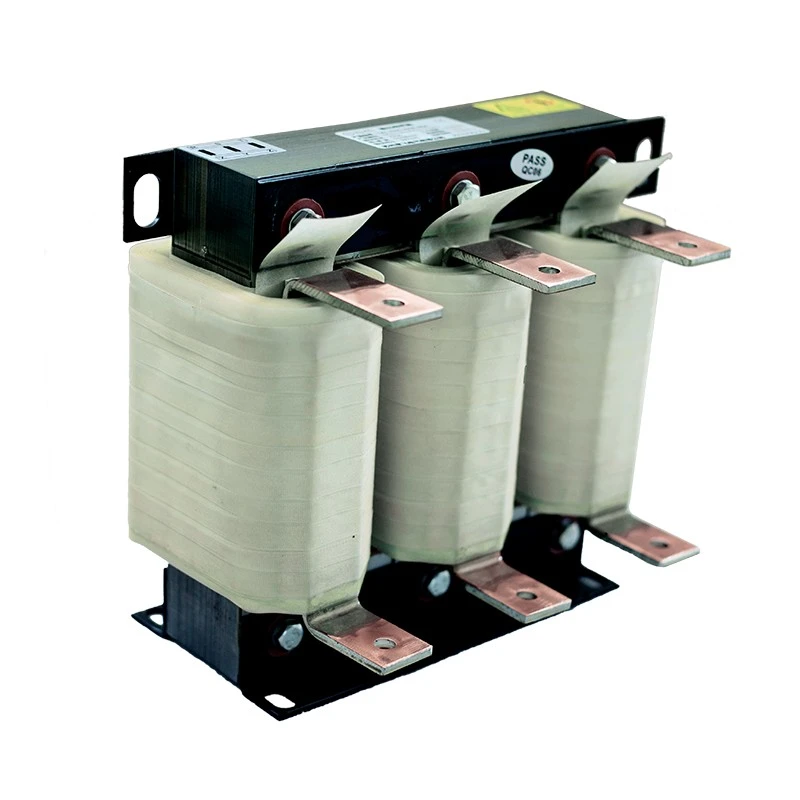

Reaktoren er fremstillet med en koldvalset siliciumstålkerne, klasse F isoleringssystem, vakuumimprægneringsproces og kobber- eller aluminiumsviklingsmuligheder.
Denne robuste konstruktion sikrer stabil induktans, reduceret vibration og pålidelig termisk ydeevne til langsigtet industriel drift.
Den symmetriske trefasede kernestruktur giver afbalanceret magnetisk ydeevne på tværs af alle viklinger.
Det hjælper med at reducere magnetiske tab og bibeholder samtidig stabile induktansegenskaber, hvilket sikrer ensartet elektrisk ydeevne under VFD-drift.

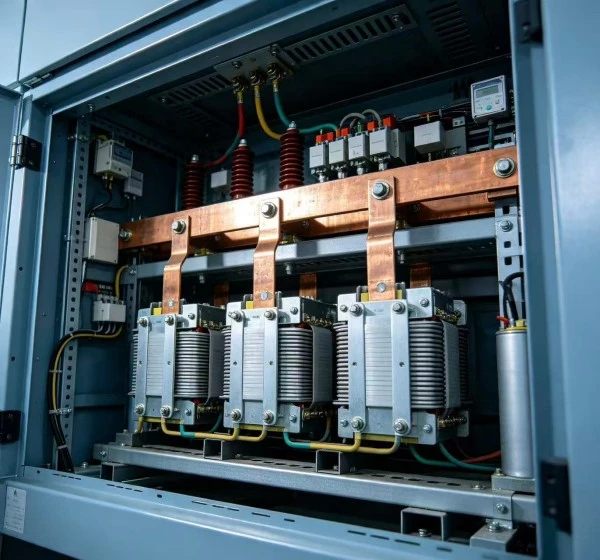

Reaktoren fås i forskellige konfigurationer, inklusive IP00 åbne strukturer og IP20 beskyttelsesindkapslinger, for at opfylde forskellige installationskrav.
Det understøtter både vertikale og horisontale installationsmetoder. Tilpassede dimensioner er tilgængelige for at matche skabsplads, monteringsforhold og specifikke applikationsbehov.
Dufew-reaktorløsninger er meget udbredt i industrielle applikationer, hvor motorbeskyttelse og stabil VFD-drift er påkrævet.
Typiske anvendelser omfatter:
- Drevsystemer med variabel frekvens til at forbedre strømstabiliteten og reducere elektrisk belastning på motorer.

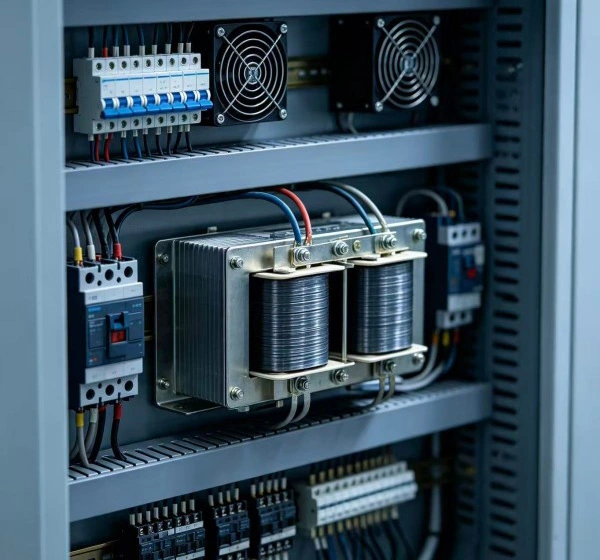

- Industrielle motorstyreskabe, pumper og ventilatorer, der kræver pålidelig kontinuerlig drift.
- Kraner og løfteudstyr, minemaskiner og havneudstyr brugt under krævende arbejdsforhold.
- Valseværker, sprøjtestøbemaskiner og tekstilmaskiner til stabile og effektive produktionsprocesser.
- Automatiserede produktionslinjer og udstyr til vedvarende energi, hvor pålidelig strømydelse er vigtig.
| Anvendelsestilstand | Henstilling |
|---|---|
| Motorkabellængden overstiger 50 meter | Anbefales |
| Motorisoleringsbeskyttelse påkrævet | Anbefales |
| Motorstøj skal reduceres | Anbefales |
| Højfrekvent interferens påvirker sensorer | Anbefales |
| Hyppig acceleration og deceleration | Anbefales |
Reaktorvalg bør være baseret på VFD-parametre, kabelbetingelser og motorkrav for at sikre korrekt ydeevne og pålidelig drift.
Udvælgelsen bør tage højde for nøglefaktorer som:
- Nominel spænding og udgangsstrøm
- Motoreffekt og driftsfrekvens
Kabelegenskaber og installationsforhold påvirker også reaktorvalg, herunder:
- Kabellængde og kabeltype
- Installationsmiljø
- Fordelt kapacitans
Motorisolering og driftsbetingelser bør evalueres for at matche den passende reaktorløsning, herunder:
- Isoleringsklasse
- Driftstilstand
- Beskyttelseskrav
Dufew leverer tilpassede reaktordesigns i henhold til forskellige industrielle applikationer og systemkrav.
CAL-4321-0250-EISA
| Kode | Beskrivelse |
|---|---|
| CAL | AC Reactor Series |
| 4 | Spændingsniveau |
| 3 | Tre fase |
| 2 | Udgangsreaktortype |
| 1 | Spændingsfald |
| 0250 | Nominel strøm |
| EI | Kernestruktur |
| S | Installationstype |
| A | Aluminiumsvikling |
| Parameter | Specifikation |
|---|---|
| Produkttype | VFD udgangsreaktor |
| Nominel spænding | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekvens | 50Hz / 60Hz |
| Nominel strøm | 5A - 3800A |
| Spændingsfald | 0,5 % / 1 % / 2 % / 4 % |
| Overbelastningskapacitet | 1,5 gange mærkestrøm i 60 sekunder |
| Dielektrisk styrke | 3000VAC / 50Hz / 1min |
| Isoleringsmodstand | ≥100MΩ |
| Beskyttelsesgrad | IP00 / IP20 |
| Isoleringsklasse | Klasse F (155 ℃) |
| Støjniveau | ≤65dB |
| Servicelevetid | ≥15 år |
Dufew Electric er specialiseret i industrielle kraftkomponenter og kundetilpassede reaktorløsninger.

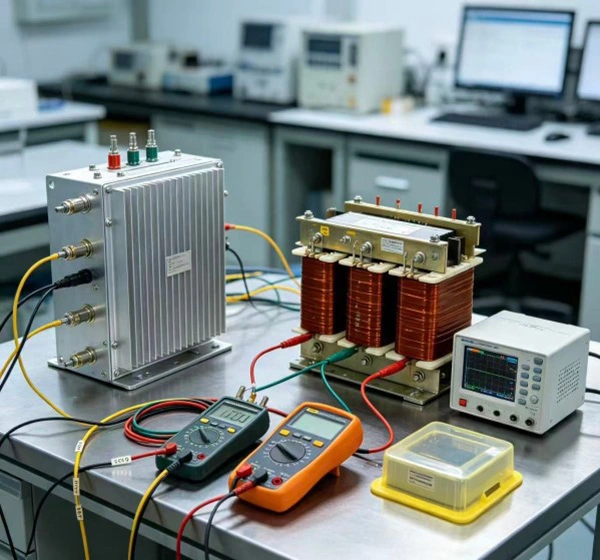

Hver outputreaktor er fremstillet med kontrollerede processer, herunder:
- Inspektion af kerneproduktion
- Vikle proceskontrol
- Højspændingsmodstandstest
- Test af isolationsmodstand
- Inspektion af temperaturstigning
- Verifikation af elektrisk ydeevne
Produkterne kan leveres med:
- Overholdelse af ISO kvalitetsstyringssystem
- CE-certificerede produkter
- Tilpasset teknisk dokumentation
Før afsendelse inspiceres hver reaktor i henhold til kundens specifikationer for at sikre pålidelig installation og drift.

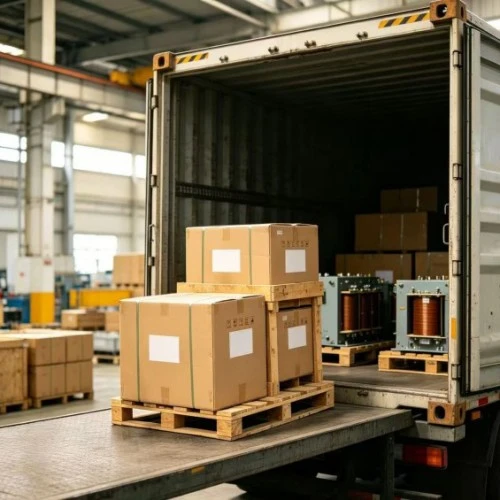

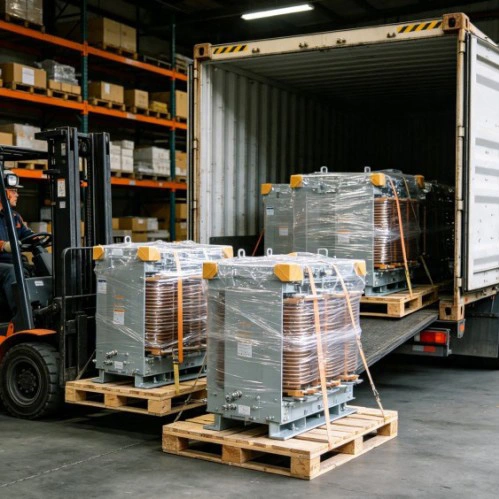

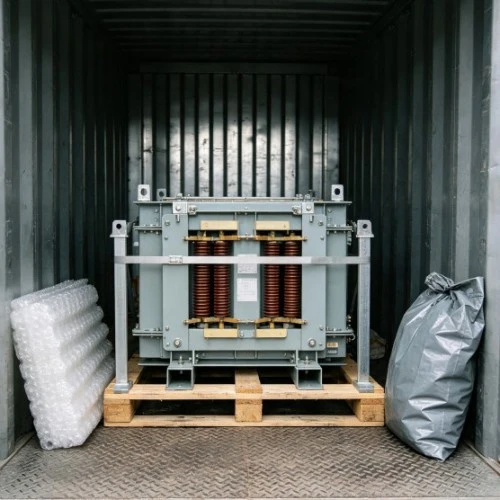

Industrielle reaktorer kræver pålidelig beskyttelse under international transport på grund af deres vægt og elektromagnetiske komponenter.
Dufew tilbyder:
| Transportmetode | Anvendelse |
|---|---|
| Søfragt | Store industriordrer og komplette udstyrsprojekter |
| Luftfragt | Prøve og presserende leveringskrav |
| Landtransport | Regional industriel levering |
Emballage funktioner:
- Fugtbestandig beskyttelse
- Stødsikker fastgørelse
- Eksporter standard trækasser
- Tilpasset emballage i henhold til produktstørrelse og vægt
Den er installeret mellem VFD-udgangsterminalerne og motoren for at forbedre udgangsbølgeformens kvalitet og reducere elektrisk belastning på motorsiden.
Det bruges almindeligvis til lange kabler, beskyttelse mod motorisolering og systemer, der er påvirket af spændingsspidser, støj eller interferens.
Nej. Komponenter på indgangssiden og motorsiden har forskellige funktioner. Den ene fokuserer på strømforsyningsbeskyttelse, mens den anden forbedrer motorens ydeevne.
Ja. Dufew leverer skræddersyede løsninger baseret på spænding, strøm, installationskrav og driftsmiljø.
Dufew Electric leverer pålidelige reaktorløsninger til industrielle VFD-applikationer med professionel produktionskapacitet, tilpasset teknisk support og streng kvalitetskontrol.
Fra motorbeskyttelse til langdistancedriftsapplikationer hjælper Dufew kunder med at forbedre udstyrets pålidelighed, reducere vedligeholdelsesomkostningerne og opnå stabil drift.
