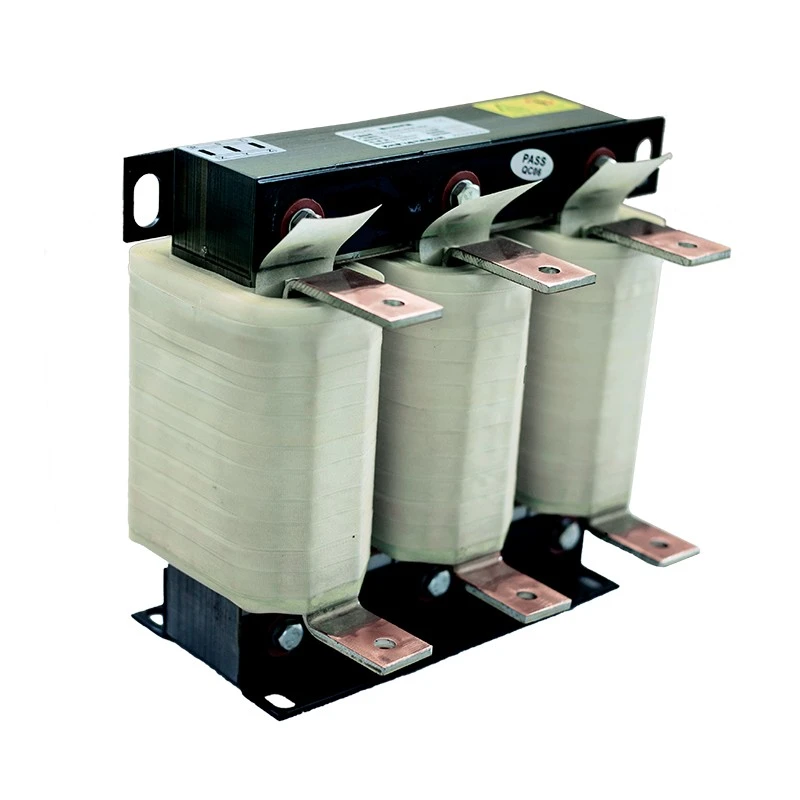

AC linjereaktor

Dufew Electric AC Line Reactor er installeret mellem AC-strømforsyningen og VFD-indgangsterminalerne for at give kontrolleret impedans, der hjælper med at stabilisere strømstrømmen og forbedre det overordnede elektriske miljø.

Reaktoren hjælper med at reducere harmonisk strøm, der genereres af VFD ensretterkredsløb, begrænse pludselige strømændringer, beskytte inverter input-komponenter og forbedre den overordnede strømsystems pålidelighed.

Moderne frekvensomformere (VFD'er) bruger højhastighedskoblingsteknologi til at styre motorhastigheden og forbedre energieffektiviteten. Imidlertid kan koblingsprocessen og ikke-lineære inputkarakteristika introducere elektriske forstyrrelser i strømsystemet.

Uden korrekt indgangsbeskyttelse kan VFD-systemer opleve harmonisk strømforvrængning, indgangsstrømspidser, spændingsudsving, elektrisk interferens og øget stress på inverterkomponenter.

Disse problemer kan føre til overophedning af elektrisk udstyr, reduceret inverter-levetid, beskadigelse af DC-bus-kondensatorer, ustabil motordrift og uventet nedetid for udstyr.

Hvordan AC Line Reactor forbedrer VFD-systemets ydeevne

1. Harmonisk reduktion og forbedring af strømkvaliteten

VFD-indgangsensrettere kan generere harmoniske strømme, der påvirker det elektriske netværk, især i faciliteter, der driver flere invertersystemer.

Det reducerer harmonisk påvirkning ved at tilføje impedans til inputkredsløbet, hjælper med at forbedre strømkvaliteten og opretholde et mere stabilt elektrisk miljø.

Fordelene omfatter:

- Reduceret harmonisk feedback til strømforsyningen

- Forbedret spændingsbølgeformstabilitet

- Reduceret interferens mellem elektrisk udstyr

- Bedre beskyttelse af strømkondensatorer og transformere

For fabrikker med flere drev med variabel hastighed hjælper det med at skabe et mere pålideligt og stabilt strømsystem.

2. Strømspændingsbeskyttelse for inverterkomponenter

Under motorstart, acceleration, belastningsændringer eller ustabile strømforhold kan der opstå overdreven strømpåvirkning og påvirke inverterkomponenter.

Reaktoren hjælper med at reducere elektrisk stress ved at begrænse indgangsstødstrøm, reducere stress på ensretterbroer, beskytte inverter DC-buskomponenter og forbedre langsigtet VFD-pålidelighed.

Den er særligt velegnet til industrielle strømsystemer med høj kortslutningskapacitet eller lavimpedanstransformere.

3. Stabil drift under industrielle forhold

Industrielle miljøer kræver elektriske komponenter, der kan fungere kontinuerligt under skiftende belastninger og krævende arbejdsforhold.

Dufew Electric AC Line Reactor anvender optimeret elektromagnetisk design og isoleringsteknologi for at opnå stabil induktansydelse, lavere temperaturstigning, reduceret elektromagnetisk vibration og pålidelig langsigtet drift.

Tekniske designfunktioner

Siliciumstålkernedesign med lavt tab

Reaktoren bruger koldvalsede siliciumstålkernematerialer af høj kvalitet for at reducere magnetiske tab og opretholde en stabil induktansydelse under kontinuerlig drift.

Dette design giver:

- Lavere energitab og forbedret driftseffektivitet

- Bedre termisk ydeevne under kontinuerlige belastningsforhold

- Stabile elektriske egenskaber

- Pålidelig ydeevne til langsigtet industriel drift

Optimeret viklingsstruktur

Baseret på forskellige strømkrav leverer Dufew Electric optimerede viklingsstrukturer for at sikre pålidelig elektrisk ydeevne i forskellige industrielle applikationer.

Det snoede design har:

- Kobber- eller aluminiumsviklingsmuligheder til forskellige anvendelsesbehov

- Højstrømslederdesign til at understøtte krævende driftsforhold

- Forbedret varmeafledningsevne

- Reduceret viklingstemperaturstigning under drift

Denne optimerede struktur gør det muligt for reaktoren at opfylde forskellige industrielle strømkrav og samtidig opretholde en stabil og effektiv drift.

Vakuumimprægneringsisoleringsproces

Viklekonstruktionen behandles gennem vakuumimprægnering og højtemperaturhærdning, hvilket forbedrer isoleringsydelsen og forbedrer den samlede mekaniske styrke.

Processen forbedrer:

- Isoleringsstyrke for sikrere drift

- Mekanisk stabilitet under vibrationsforhold

- Modstandsdygtighed over for vibrationer og miljøpåvirkning

- Langsigtet driftsholdbarhed

Denne fremstillingsproces hjælper med at opretholde pålidelig ydeevne og forlænget levetid i industrielle miljøer.

Valgvejledning

Valg af den korrekte AC-linjereaktor kræver, at reaktorparametrene matches med VFD-systemet.

Dufew Electric vurderer følgende faktorer:

Før tilbuddet skal kunderne give:

- VFD nominel effekt

- Indgangsspænding

- Nominel strøm

- Påkrævet spændingsfald

- Installationsforhold

- Driftsmiljø

AC Line Reactor vs Output Reactor

Dufew Electric leverer både input- og outputreaktorløsninger i henhold til systemkrav.

Fleksible konfigurationsmuligheder

Forskellige industrielle systemer kræver forskellige elektriske konfigurationer og installationsmetoder. Dufew Electric leverer skræddersyede reaktorløsninger baseret på applikationskrav, der hjælper kunder med at opnå pålidelig ydeevne og problemfri integration i forskellige industrielle kontrolsystemer.

Elektriske krav

Reaktoren kan tilpasses i henhold til vigtige elektriske parametre, herunder nominel spænding, nominel strøm, spændingsfaldsprocent og driftsfrekvens, for at opfylde forskellige strømsystemkrav.

Installationskrav

For at tilpasse sig forskellige skabslayouts og installationsmiljøer understøtter Dufew-reaktorer flere installationsmuligheder, herunder skabsinstallation, selvstændig installation, lodret montering og vandret montering.

Materialekrav

I henhold til specifikke anvendelsesforhold og aktuelle krav kan kunderne vælge passende viklingsmaterialer, herunder kobbervikling eller aluminiumsvikling.

Med fleksible konfigurationsmuligheder og skræddersyede designs kan Dufew-reaktorer integreres i forskellige industrielle kontrolsystemer, samtidig med at de opretholder en stabil og pålidelig drift.

Typiske applikationer

Dufew Electric AC Line Reactor er meget udbredt i industrielle systemer, der kræver forbedret VFD-strømkvalitet og elektrisk beskyttelse.

Tekniske specifikationer

Modelnummer Beskrivelse

Eksempel: CAL-4312-0250-EISA

Produkttest og kvalitetskontrol

Før levering udfører Dufew Electric elektriske og strukturelle inspektioner for at sikre pålidelig drift.

Test inkluderer:

Professionel producent i Kina

Dufew Electric har specialiseret sig i kraftelektronikkomponenter og tilpassede elektriske løsninger, der leverer pålidelige AC Line-reaktorer til forskellige industrielle applikationer.

Med integrerede produktionskapaciteter styrer Dufew nøgleproduktionsprocesser fra kernebehandling og spolefremstilling til slutmontage og kvalitetsinspektion.

Kernebehandling

Fremstillingsprocessen omfatter siliciumstålskæring, kernesamling og magnetisk ydeevneinspektion for at sikre stabile elektromagnetiske egenskaber.

Fremstilling af spole

Dufew giver kobber- og aluminiumsviklingsmuligheder med professionel isoleringsbehandling og vakuumimprægneringsprocesser for at forbedre produktets pålidelighed og holdbarhed.

Afsluttende forsamling

Den endelige produktion omfatter terminalinstallation, elektrisk testning og kvalitetsinspektion for at sikre, at hver reaktor opfylder de krævede ydeevnestandarder.

Denne integrerede produktionskapacitet gør det muligt for Dufew Electric at levere både standard AC Line Reactors og skræddersyede løsninger til forskellige industrielle applikationer.

Certificeringer og kvalitetssikring

Dufew Electric følger strukturerede kvalitetsstyringsprocedurer for at sikre ensartet produktydelse og pålidelig drift gennem hele levetiden.

Tilgængelige kvalitetsdokumenter omfatter:

- ISO kvalitetsstyringssystem certificering

- CE-certificering

- Produkttestrapporter

Tekniske dokumenter og inspektionsoptegnelser kan leveres i henhold til kundens projektkrav.

Pakning og levering

AC Line Reactors kræver beskyttelse mod fugt, vibrationer og mekanisk påvirkning under transport.

Dufew Electric leverer:

- Eksportstandard emballage

- Fugtbeskyttelse

- Forstærket indvendig fastgørelse

- Produktidentifikationsetiketter

Før forsendelse bekræfter ingeniører:

- Produktspecifikation

- Vægt og dimensioner

- Installationskrav

- Leveringskrav

Installationsvejledning

Trin 1: Bekræft reaktorspecifikation

Vælg den passende reaktor i henhold til VFD-effektmærke, indgangsspænding, nominel strøm og påkrævet spændingsfald for at sikre kompatibilitet med applikationssystemet.

Trin 2: Undersøg produktets tilstand

Før installation skal du kontrollere produktets tilstand omhyggeligt, herunder kernetilstanden, viklingens udseende og terminalforbindelser for at sikre, at reaktoren er klar til drift.

Trin 3: Installer Reactor

Standard tilslutningsmetoden er:

Strømforsyning → AC-ledningsreaktor → VFD-indgang

Reaktoren bør installeres i et godt ventileret område med tilstrækkelig plads til varmeafledning og fremtidig vedligeholdelse.

Trin 4: Elektrisk tilslutning

Under elektrisk tilslutning skal du sikre korrekt ledningsføring, sikre terminalforbindelser og korrekt jording for at opretholde sikker og pålidelig drift.

Trin 5: Driftstest

Efter installationen skal du udføre en driftstest ved at kontrollere driftsstøj, overvåge temperaturstigning og verificere systemets overordnede ydeevne.

FAQ

1. Hvad bruges en AC Line Reactor til?

En AC Line Reactor er installeret på inputsiden af ​​et variabelt frekvensdrev (VFD) for at reducere harmonisk forvrængning, begrænse strømstød, forbedre strømkvaliteten og beskytte inverterkomponenter mod elektrisk stress.

2. Er denne reaktor påkrævet for hver VFD?

Ikke alle VFD-applikationer kræver en inputreaktor. Det anbefales til systemer med harmoniske problemer, ustabil strømforsyning, hyppige strømudsving, drift med flere inverterer eller følsomt elektrisk udstyr.

3. Hvordan vælger jeg det korrekte spændingsfald?

Det passende spændingsfald afhænger af systemets strømkvalitetskrav, harmoniske forhold, inputkarakteristika og driftsmiljø. Dufew Electric evaluerer applikationsparametre og anbefaler en passende konfiguration.

4. Kan dette produkt forbedre inverterens pålidelighed?

Ja. Ved at reducere strømpåvirkning og elektrisk belastning på VFD-indgangssiden hjælper det med at forbedre systemets stabilitet og forlænge levetiden af ​​inverterkomponenter.

5. Kan Dufew Electric levere skræddersyede løsninger?

Ja. Dufew Electric leverer skræddersyede løsninger i henhold til spænding, strøm, frekvens, installationsstruktur, viklingsmateriale og andre projektkrav.

6. Hvilke oplysninger kræves for tilbud?

Kunder skal levere:

- VFD-effektmærkning

- Indgangsspænding

- Nominel strøm

- Påkrævet spændingsfald

- Installationsmiljø

- Driftsforhold

Anmod om din tilpassede AC Line Reactor Solution

Dufew Electric leverer tilpassede AC Line Reactor-løsninger til industrielle kunder, der kræver forbedret VFD-beskyttelse, harmonisk kontrol og strømkvalitetsstyring.

Med professionelle produktionskapaciteter, teknisk support og komplette testprocedurer hjælper Dufew Electric kunder med at udvikle pålidelige løsninger til industrielle drivsystemer.

Send dine VFD-parametre og applikationskrav til Dufew Electric, og vores ingeniører vil anbefale en passende konfiguration baseret på dine driftsforhold.
