Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.
Dufew Electric Load Reactor er installeret i serie mellem VFD-udgangsterminaler (U/V/W) og motorbelastninger for at forbedre lastsidens stabilitet og opretholde pålidelig drift i langdistancemotordrevsystemer.
I applikationer med variabel frekvensomformer passerer højfrekvente koblingssignaler, der genereres af invertereffektenheder, gennem motorkabler. Når kabelafstanden øges, kan distribueret kapacitans forårsage yderligere ladestrøm, strømudsving og ustabil systemydelse.
Ved at tilføje passende impedans til udgangskredsløbet hjælper reaktoren med at reducere indflydelsen af kabelkarakteristika, udjævne strømvariationer og forbedre pålideligheden af VFD-drevne motorsystemer.

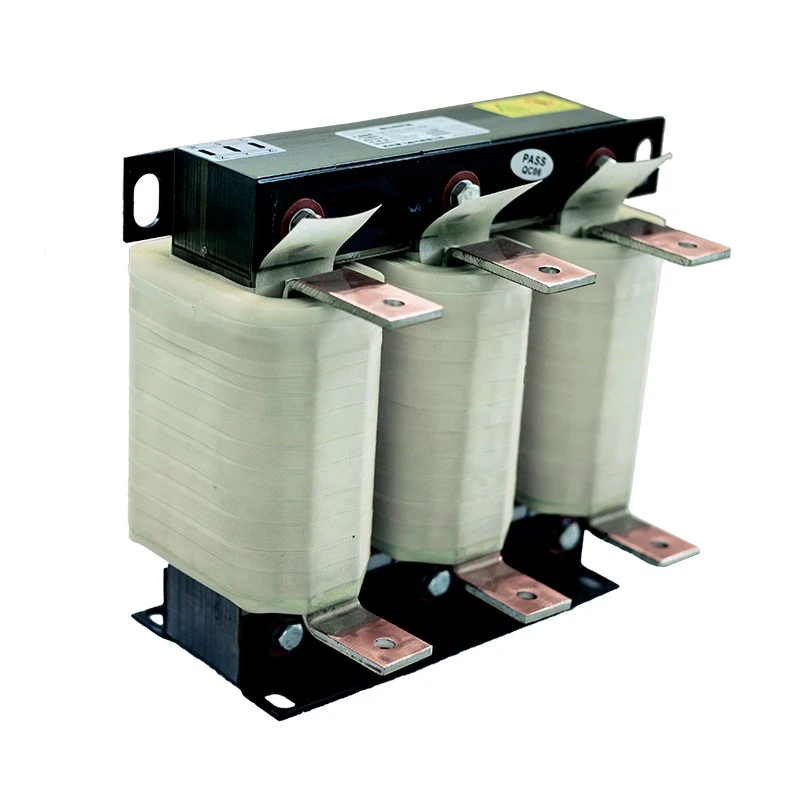

Dufew Load Reactor er fremstillet med koldvalsede siliciumstålkerner med lavt tab, klasse F isoleringsmaterialer, vakuumimprægneringsteknologi og optimerede viklingsstrukturer, og giver stabil induktansydelse, fremragende termisk pålidelighed og lang levetid under krævende industrielle forhold. Højstrømsmodeller kan anvende kompakte folieviklingsstrukturer for at forbedre varmeafledning og reducere temperaturstigning.
Langdistancemotorinstallationer og variable industrielle belastninger kan skabe elektriske udfordringer, herunder:
- Øget kabelfordelt kapacitanseffekt
- For høj kapacitiv ladestrøm
- Strømudsving under drift
- Inverter overstrømsbeskyttelse tripper
- Reduceret motorens kørestabilitet
- Elektromagnetisk interferens i styresystemer
En korrekt valgt Load Reactor hjælper med at optimere lastsidens elektriske egenskaber, forbedre systemstabiliteten og reducere uventet nedetid i industrielle applikationer.
Når motorer installeres langt fra VFD-skabe, kan kabelkarakteristika påvirke den elektriske ydeevne og øge belastningen på drivsystemet. Dufew Load Reactor hjælper med at reducere effekten af distribueret kabelkapacitans og begrænse kapacitiv ladestrøm, hvilket understøtter mere stabil langdistancetransmission og pålidelig drift af fjerninstallerede motorer.
Industrielt udstyr fungerer ofte med variable belastninger og hyppig acceleration eller deceleration. Det optimerede reaktordesign hjælper med at udjævne strømsvingninger og opretholde mere ensartet motordrift, reducere unormale driftsforhold og understøtte stabil ydeevne under dynamiske belastninger.
Højfrekvente forstyrrelser genereret under VFD-drift kan påvirke motorer såvel som nærliggende kontrol- og automationsudstyr. Filtreringseffekten på belastningssiden hjælper med at reducere højfrekvente harmoniske komponenter og elektromagnetisk interferens, samtidig med at den bidrager til lavere motorstøj og vibrationer.
Den bruger en koldvalset siliciumstålkerne med lavt tab, klasse F isoleringssystem, vakuumimprægnering og højtemperaturhærdning. Kobber- eller aluminiumsviklingsmuligheder er tilgængelige i henhold til applikationskrav. Denne kombination giver stabil induktans, kontrolleret vibration og pålidelig termisk ydeevne til langsigtet industriel drift.
Den trefasede symmetriske kernestruktur giver afbalanceret magnetisk ydeevne og stabile induktansegenskaber, mens den hjælper med at reducere magnetisk tab. Dette optimerede arrangement understøtter ensartet elektrisk ydeevne og pålidelig drift under kontinuerlig brug.
Forskellige installationskonfigurationer er tilgængelige for at rumme forskellige kabinet- og udstyrslayouts, herunder IP00 åbne strukturer, IP20 beskyttende kabinetter, lodret installation og vandret installation. Tilpassede dimensioner kan også leveres i henhold til tilgængelig skabsplads, udstyrsstruktur og specifikke projektkrav.
Dufew Load Reactor-løsninger er meget udbredt i:
| Ansøgningsfelt | Kundekrav |
|---|---|
| Langdistance motordrivsystemer | Reducer kabeleffekter og forbedre transmissionsstabiliteten |
| Industrielt testudstyr | Forbedre udgangsstrømstabilitet og målepålidelighed |
| Havnekraner og løfteudstyr | Oprethold pålidelig drift under hyppige belastningsændringer |
| Elevator drivsystemer | Forbedre kørestabiliteten under acceleration og deceleration |
| Pumper og ventilatorsystemer | Forbedre kontinuerlig driftsydelse |
| Valseværker og mineudstyr | Understøtter kraftige industrielle applikationer |
| Servo drivsystemer | Forbedre den elektriske stabilitet i automationsudstyr |
| Anvendelsestilstand | Henstilling |
|---|---|
| Motorkabelafstanden overstiger 50 meter | Anbefales |
| Kabelfordelt kapacitans påvirker driften | Anbefales |
| Inverter overstrømsfejl forekommer hyppigt | Anbefales |
| Motorbelastningen ændres ofte | Anbefales |
| Højfrekvent interferens påvirker udstyr | Anbefales |
| Kontinuerlig kraftig drift er påkrævet | Anbefales |
Korrekt valg bør tage hensyn til VFD-parametrene, kabelforholdene og motorbelastningskravene. Disse faktorer hjælper med at bestemme de passende elektriske specifikationer og reaktorkonfiguration.
Overvej den nominelle spænding, udgangsstrøm, motoreffekt og driftsfrekvens. Disse parametre bør matche VFD og motorsystemet for at sikre stabil drift.
Kabellængde og -type er vigtig, især for motorer installeret langt fra VFD'en. Installationsmiljøet og den distribuerede kapacitans bør også tages i betragtning ved valg af reaktoren.
Driftsforhold, belastningsvariationer, krav til kontinuerlig drift og det påkrævede beskyttelsesniveau bør evalueres. Hyppig acceleration, deceleration eller variable belastninger kan kræve en mere robust konfiguration.
Dufew leverer tilpassede reaktordesigns baseret på anvendelsesforhold, installationskrav, elektriske parametre og kundespecifikationer.
Eksempel: CAL-4321-0250-EISA
| Kode | Beskrivelse |
|---|---|
| CAL | AC Reactor Series |
| 4 | Spændingsniveau (2=220V, 4=380V, 6=690V) |
| 3 | Tre fase |
| 2 | Indlæs reaktortype |
| 1 | Spændingsfald (1%=1%, 2%=2%) |
| 0250 | Nominel strøm (250A) |
| EI | Kernestruktur |
| S/W | Installationsstruktur (lodret/vandret) |
| A/C | Viklemateriale (aluminium/kobber) |
| Parameter | Specifikation |
|---|---|
| Produkttype | VFD Load Reactor |
| Installationsposition | Mellem VFD-udgang og motor |
| Nominel spænding | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominel strøm | 5A--3800A |
| Frekvens | 50Hz / 60Hz / Tilpasset op til 500Hz |
| Spændingsfald | 0,5 % / 1 % / 2 % / 4 % |
| Overbelastningskapacitet | 1,5 gange mærkestrøm i 60 sekunder |
| Dielektrisk styrke | 3000VAC / 50Hz / 5mA / 1Min |
| Isoleringsmodstand | ≥100MΩ (1000VDC) |
| Beskyttelsesklasse | IP00 / IP20 |
| Temperaturklasse | T40 |
| Isoleringsklasse | Klasse F (155 ℃) |
| Flammehæmmende kvalitet | UL94V-2 |
| Støjniveau | ≤65dB |
| Servicelevetid | ≥15 år |
| Fremstillingsstandarder | IEC289 / GB10229 / JB9644 |
Dufew Electric er specialiseret i reaktorer, modstande, bremsesystemer, transformere og tilpassede kraftelektronikløsninger. Dens fremstillingsproces dækker siliciumstålkernebehandling, præcisionsvikling, vakuumimprægnering, højtemperaturhærdning og elektrisk ydeevnetest.
Kvalitetskontrol omfatter isolationsmodstand, modstå spænding, temperaturstigning og verifikation af elektrisk ydeevne for at sikre pålidelig produktydelse.
Dufew understøtter tilpasset elektrisk design, OEM-fremstilling, teknisk dokumentation og applikationsteknik til forskellige industrielle krav.
Dufews produkter er fremstillet i overensstemmelse med anerkendte industrielle krav, herunder:
- ISO 9001 kvalitetsstyringssystem
- CE-overholdelse
- IEC289
- GB10229
- JB9644
Dufew leverer professionelle eksportemballageløsninger i henhold til produktdimensioner, vægt og transportkrav.
Emballagen inkluderer:
- Stødsikker beskyttelse
- Fugtbeskyttelse til søtransport
- Eksportstandard trækasser
- Optegnelser om inspektion før forsendelse
Disse foranstaltninger sikrer sikker levering og pålidelig drift efter installation.
| Sammenligning | Indlæs reaktor | Udgangsreaktor |
|---|---|---|
| Hovedformål | Forbedre stabiliteten på lastsiden og reducere kabeleffekter | Reducer PWM-spændingsbelastningen på motorisoleringen |
| Hovedbekymring | Kabelkapacitans, strømudsving, systemstabilitet | dv/dt stress og spændingsspidser |
| Typisk anvendelse | Lange kabelsystemer, skiftende belastninger, kraftigt udstyr | Motorbeskyttelse og forbedring af bølgeformen |
| Installationsposition | VFD udgangsside | VFD udgangsside |
| Udvælgelsesfaktorer | Kabellængde, belastningsegenskaber, systemstabilitet | Motorisolering, skiftespænding, spændingsstigningshastighed |
Det er almindeligt anvendt, når motorkabelafstande er lange, kabelkarakteristika påvirker systemets ydeevne, inverterbeskyttelsesudkoblinger forekommer, eller der kræves forbedret elektrisk stabilitet under skiftende belastninger.
Begge er installeret på VFD-udgangssiden, men de tjener forskellige anvendelsesformål. Dette produkt forbedrer hovedsageligt systemstabiliteten under lange kabelforhold, skiftende belastninger og krævende industrielle miljøer, mens en outputreaktor fokuserer mere på at reducere PWM-spændingsspændingen og beskytte motorisolering. Det endelige valg afhænger af kabellængde, motoregenskaber og driftsbetingelser.
Ja. Ved at reducere højfrekvente forstyrrelser og forbedre strømstabiliteten kan det hjælpe med at reducere elektromagnetisk støj og vibrationer under motordrift.
Ja. Dufew leverer skræddersyede løsninger, der dækker spænding, strøm, spændingsfald, viklingsmateriale, installationsstruktur og beskyttelseskrav i henhold til specifikke industrielle applikationer.
Dufew Electric leverer pålidelige løsninger til industrielle VFD-applikationer, understøttet af professionelle produktionskapaciteter, tilpassede ingeniørtjenester og streng kvalitetskontrol. Fra langdistancemotorsystemer til tungt industrielt udstyr er løsningerne designet til at forbedre systemets stabilitet og understøtte pålidelig drift.
Kontakt Dufew Electric for tilpasset reaktordesign og OEM-samarbejde.
