Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.
Drev med variabel frekvens giver effektiv motorhastighedskontrol og energistyring, men deres højfrekvensomskifterdrift kan introducere harmoniske strømme, spændingsudsving og yderligere elektrisk stress til tilsluttet udstyr.

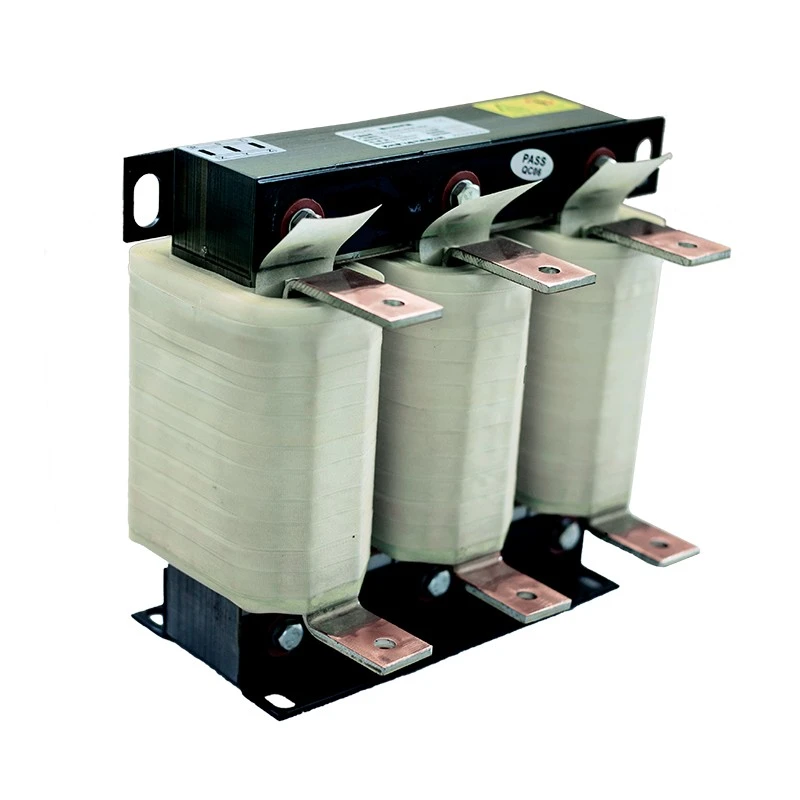

Dufew Electric Variable Frequency Drive Reactor forbedrer VFD-systemets ydeevne ved at tilføje passende impedans til kredsløbet. I henhold til installationsposition og systemkrav giver den forskellige beskyttelsesfunktioner for både strømforsyningssiden og motorbelastningssiden.
Valget afhænger af, om den elektriske hovedudfordring opstår på strømforsyningssiden eller motorbelastningssiden.
Når den er installeret på inputsiden af en VFD, hjælper reaktoren med at forbedre strømkvaliteten, reducere harmonisk påvirkning og begrænse transient strømpåvirkning.
Når det er installeret på udgangssiden af en VFD, hjælper det med at optimere motorsidens elektriske forhold, reducere koblingsrelateret stress og forbedre drivsystemets pålidelighed.
Fremstillet med koldvalsede siliciumstålkerner med lavt tab, klasse F isoleringsmaterialer, vakuumimprægneringsteknologi og optimerede viklingsstrukturer, giver Dufew-reaktorer stabil induktansydelse, pålidelige termiske egenskaber og langsigtet industriel holdbarhed.
Forskellige industrielle miljøer kræver forskellige reaktorkonfigurationer. Dufew leverer applikationsbaserede løsninger i henhold til de faktiske driftsforhold, systemstruktur og elektriske krav, hvilket hjælper med at forbedre ydeevnen på både strømsiden og motorsiden.
Installeret mellem strømforsyningen og VFD-indgangsterminalerne, bruges konfigurationen på indgangssiden hovedsageligt til at forbedre det elektriske miljø i drevsystemet. Det hjælper med at reducere påvirkningen af harmonisk strøm og indgangsstødstrøm, mens den forbedrer strømforsyningens stabilitet og begrænser interferens, der kan påvirke PLC'er, sensorer og andet kontroludstyr.
Denne konfiguration er velegnet til industrielle faciliteter med flere VFD-systemer, udstyr, der fungerer under ustabile strømforhold, og applikationer, hvor forbedret strømkvalitet er påkrævet.
Installeret mellem VFD-udgangsterminalerne og motoren fokuserer konfigurationen på udgangssiden på at forbedre driftsforholdene på motorsiden. Det hjælper med at reducere PWM-switch-stress, forbedre output-bølgeformkvaliteten og begrænse elektriske forstyrrelser, hvilket understøtter mere stabil og pålidelig motordrift.
Typiske applikationer omfatter langdistancemotorforbindelser, tungt maskineri og udstyr, hvor forbedret motorpålidelighed er vigtig.
Til applikationer påvirket af ustabile strømforhold eller harmonisk interferens hjælper reaktorerne med at reducere harmonisk strømpåvirkning, forbedre strømforsyningens stabilitet og begrænse transiente strømændringer. De kan også reducere elektrisk interferens, der påvirker følsomt udstyr, hvilket gør dem velegnede til industrielle systemer med flere drev eller strenge krav til strømkvalitet.
På motorsiden hjælper reaktoren med at reducere elektrisk stress forårsaget af højfrekvent omskiftning og forbedre betingelserne for udgangskredsløbet. Dette understøtter pålidelig motordrift og kan hjælpe med at reducere unormale afbrydelser under krævende driftsforhold.
Dufew-reaktorer bruger koldvalsede siliciumstålkerner med lavt tab, optimerede magnetiske kredsløbsdesign og præcisionsviklingsteknologi for at opretholde stabile induktansegenskaber under kontinuerlig drift. Den resulterende struktur hjælper med at reducere magnetisk tab og temperaturstigning, mens den understøtter pålidelig langsigtet ydeevne.
Isoleringssystemet kombinerer klasse F isoleringsmaterialer med vakuumimprægnering og højtemperaturhærdningsprocesser. Denne konstruktion forbedrer fugtbestandighed, mekanisk styrke og termisk holdbarhed, hvilket hjælper reaktoren med at opretholde pålidelig ydeevne og en længere levetid i industrielle miljøer.
Dufew understøtter tilpassede reaktorløsninger baseret på nominel spænding, nominel strøm, krav til spændingsfald, installationsstruktur, viklingsmateriale og beskyttelseskrav. Konfigurationen kan tilpasses forskellige elektriske parametre og skabslayout.
Tilgængelige muligheder inkluderer kobber- eller aluminiumsviklinger, lodret eller vandret installation og forskellige beskyttelsesstrukturer såsom IP00 åbne design og IP20 beskyttelsesskabe. Denne fleksibilitet gør det muligt for reaktoren at blive integreret i en bred vifte af VFD og industrielle kraftsystemer.
Dufew reaktorløsninger er meget udbredt i:
| Anvendelse | Hovedkrav |
|---|---|
| Drevsystemer med variabel frekvens | Improve electrical stability and reliability |
| Industrielt automationsudstyr | Reducer elektrisk interferens |
| Pumper og ventilatorsystemer | Understøtter kontinuerlig motordrift |
| Kraner og løfteudstyr | Forbedre pålideligheden under dynamiske belastninger |
| Elevatorer | Forbedre stabiliteten i drivsystemet |
| Sprøjtestøbemaskiner | Forbedre motorstyringens ydeevne |
| Tekstilmaskiner | Oprethold stabil drift |
| Industrielt testudstyr | Forbedre elektrisk konsistens |
Den korrekte reaktorkonfiguration afhænger af de faktiske systemkrav.
| Anvendelsestilstand | Anbefalet løsning |
|---|---|
| Dårlig strømkvalitet eller harmonisk interferens | Input-side reaktor |
| Flere VFD'er deler én strømkilde | Input-side reaktor |
| Krav til motorbeskyttelse | Reaktor på udgangssiden |
| Langdistance motortilslutning | Reaktor på udgangssiden |
| Hyppig acceleration og deceleration | Reaktor på udgangssiden |
| Komplet VFD-systemoptimering | Skræddersyet reaktorløsning |
Dufew yder teknisk support til at anbefale passende specifikationer i henhold til spænding, strøm, installationsposition og driftsmiljø.
Valg af den rigtige reaktor kræver overvejelse af VFD-parametrene, faktiske systemforhold og påkrævet beskyttelsesniveau. At matche disse faktorer med reaktorens elektriske og mekaniske egenskaber hjælper med at sikre stabil drift og korrekt integration i drivsystemet.
Nøgle VFD-parametre omfatter nominel spænding, nominel strøm, motoreffekt og driftsfrekvens. Disse værdier bestemmer reaktorens grundlæggende elektriske krav og bør matches med drivsystemspecifikationerne.
Installationsposition, strømforsyningstilstand, motortilslutningsafstand, belastningskarakteristika og driftsmiljø bør også evalueres. For example, long motor cables, frequent load changes, or demanding industrial environments may require a different reactor configuration.
Den nødvendige beskyttelsesfunktion er en anden vigtig overvejelse. Afhængigt af applikationen kan reaktoren vælges til at reducere harmonisk påvirkning, forbedre effektstabiliteten, yde motorsidebeskyttelse, opfylde specifikke spændingsfaldskrav eller understøtte kontinuerlig drift under krævende belastninger.
| Parameter | Specifikation |
|---|---|
| Produkttype | Variabel frekvensdrevreaktor |
| Anvendelse | Input / Output Side VFD applikationer |
| Nominel spænding | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominel strøm | 5A - 3800A |
| Fase | Enkeltfase / Trefaset |
| Frekvens | 50Hz / 60Hz / Tilpasset op til 500Hz |
| Spændingsfald | 0,5 % / 1 % / 2 % / 4 % |
| Oprulningsmateriale | Kobber/aluminium |
| Installationstype | Lodret / Vandret |
| Afkølingsmetode | Naturlig luftkøling |
| Overbelastningsevne | 1,5 gange mærkestrøm i 60 sekunder |
| Dielektrisk styrke | 3000VAC / 50Hz / 5mA / 1Min |
| Isoleringsmodstand | ≥100MΩ (1000VDC) |
| Beskyttelsesgrad | IP00 / IP20 |
| Isoleringsklasse | Klasse F (155 ℃) |
| Flammehæmmende kvalitet | UL94V-2 |
| Støjniveau | ≤65dB |
| Servicelevetid | ≥15 år |
| Standarder | IEC289 / GB10229 / JB9644 |
Eksempel: CAL-4321-0250-EISA
| Kode | Beskrivelse |
|---|---|
| CAL | AC Reactor Series |
| 4 | Spændingsniveau |
| 3 | Tre fase |
| 2 | Reaktor type |
| 1 | Spændingsfald |
| 0250 | Nominel strøm |
| EI | Kernestruktur |
| S/W | Installationsstruktur |
| A/C | Oprulningsmateriale |
Dufew Electric har specialiseret sig i kraftelektronikkomponenter, herunder reaktorer, modstande, bremsesystemer, transformere og tilpassede elektriske løsninger. Dens produktionskapacitet dækker kernebehandling, vikling, isoleringsbehandling og verifikation af elektrisk ydeevne til forskellige industrielle applikationer.
Fremstillingsprocessen omfatter siliciumstålkernebehandling, præcisionsspolevikling, vakuumimprægnering, højtemperaturhærdning og elektrisk ydeevnetest. Disse processer hjælper med at opretholde ensartede produktegenskaber og pålidelig ydeevne under kontinuerlig drift.
Kvalitetsinspektion dækker isolationsmodstand, modstå spænding, temperaturstigning og verifikation af elektrisk ydeevne. Hver test giver yderligere verifikation af isoleringspålidelighed, termisk ydeevne og overordnet elektrisk kvalitet.
Dufew understøtter tilpasset design, OEM- og ODM-samarbejde og fremstilling baseret på kundetegninger og applikationskrav. Teknisk dokumentation og applikationsingeniørtjenester er også tilgængelige for at understøtte produktvalg, systemintegration og projektudvikling.
Dufews produkter er fremstillet i overensstemmelse med anerkendte industrielle krav, herunder:
- ISO 9001 kvalitetsstyringssystem
- CE-overholdelse
- IEC289
- GB10229
- JB9644
Dufew leverer eksportstandard emballageløsninger i henhold til produktdimensioner, vægt og transportkrav.
Emballagen inkluderer:
- Stødsikker beskyttelse
- Fugtbestandig emballage
- Eksporter trækasser
- Optegnelser om inspektion før forsendelse
Disse foranstaltninger sikrer sikker transport og pålidelig installationsydelse.
| Sammenligning | Variabel frekvensdrevreaktor | Konventionel AC-reaktor |
|---|---|---|
| Ansøgningsformål | Designet til VFD-systemer med harmoniske og PWM-karakteristika | Generelle strømbegrænsende applikationer |
| Frekvens tilpasningsevne | Understøtter 50Hz-500Hz driftsforhold | Hovedsageligt designet til standard frekvens |
| Motorbeskyttelse | Reducerer PWM-spændingsspænding og kabelladestrøm | Begrænset motorbeskyttelsesevne |
| Installationsfleksibilitet | Kan konfigureres til input- eller outputapplikationer | Normalt designet til en fast anvendelse |
| Industriel kompatibilitet | Velegnet til VFD-drevne maskiner | Velegnet til almindelige elektriske systemer |
En reaktor anbefales, når VFD-systemet oplever harmonisk interferens, spændingsudsving, hyppige overstrømsalarmer, lang motorkabelafstand eller krav til beskyttelse af motorisolering.
Installation på inputsiden er hovedsageligt valgt til forbedring af strømkvaliteten og harmonisk reduktion.
Installation på udgangssiden er hovedsageligt valgt for at forbedre motorsidens elektriske forhold og forbedre drevets pålidelighed.
Valget afhænger af systemforhold, udstyrskrav og driftsmiljø.
Det kan hjælpe med at reducere harmonisk interferens, spændingsudsving, elektrisk stress og ustabil drift forårsaget af krævende industrielle driftsforhold.
Ja. Dufew understøtter tilpasset spænding, strøm, spændingsfald, viklingsmateriale, installationsstruktur og elektriske parametre i henhold til projektets krav.
Dufew Electric leverer tilpassede AC-reaktorløsninger til industrielle drivsystemer med professionel produktionskapacitet, teknisk support og streng kvalitetskontrol.
Fra forbedring af strømkvaliteten til optimering af motordrev hjælper Dufew kunder med at forbedre udstyrets pålidelighed, reducere elektrisk stress og opnå stabil langtidsdrift.
Kontakt Dufew Electric for tilpasset reaktordesign og OEM-samarbejde.
