Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.

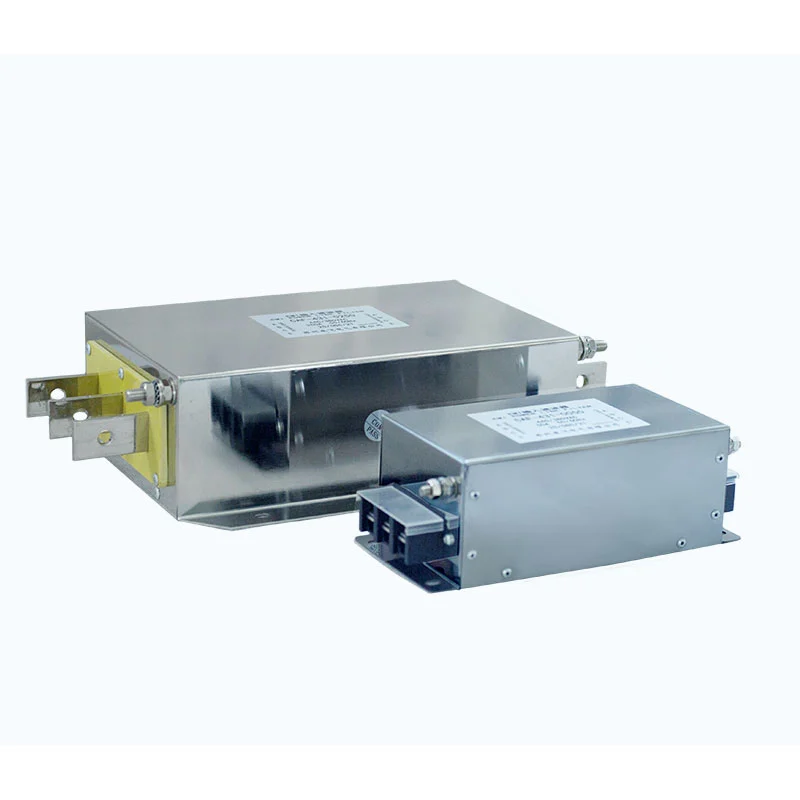

Et strømforsyningsfilter er installeret mellem den indgående strømkilde og udstyrets strømindgang. Dens hovedformål er at kontrollere elektromagnetisk interferens (EMI) ført gennem strømledningen.
Kraftelektronisk udstyr såsom vekselrettere, servodrev og skiftende strømforsyninger kan generere højfrekvent støj under koblingsdrift. Eksternt elektrisk udstyr og elnettet kan også indføre uønskede højfrekvente forstyrrelser i samme forsyningsledning.
Filteret giver impedans til disse uønskede højfrekvente komponenter, mens det tillader den normale strømforsyning at passere igennem.
Den er designet til at fungere i begge retninger:
- Reducer højfrekvent interferens, der genereres af udstyret og ledes mod strømnettet
- Reducer eksterne RF og elektriske forstyrrelser, der kommer ind i udstyret gennem forsyningsledningen
- Undertrykke common-mode og differential-mode interferens
- Reducer muligheden for interferens mellem tilstødende elektronisk udstyr
Filteret bruges derfor som en del af udstyrets EMI/EMC kontrol og strømledningsinterferensundertrykkelsessystem.
Filteret bruger en kombination af common-mode drosler, X-kondensatorer, Y-kondensatorer og resistive komponenter til at danne et lavpasfiltreringsnetværk.
Common-mode chokeren præsenterer høj impedans til common-mode højfrekvent støj, mens den tillader den normale forsyningsstrøm at passere.
X-kondensatoren er forbundet på tværs af strømlederne og giver en vej til differential-mode højfrekvent støj.
Y-kondensatorer giver en kontrolleret vej mellem strømlederne og jord- eller chassisreference for passende common-mode interferens.
Afhængigt af kredsløbskonfigurationen kan resistive komponenter bruges til kondensatorafladning og kredsløbsdæmpning.
Det kombinerede kredsløb giver undertrykkelse af common-mode og differential-mode interferens over det specificerede frekvensområde.
Filteret kan bruge enten en enkelt- eller to-trins struktur.
Enkelttrinsfiltrering er velegnet til applikationer, hvor interferensniveauet kan styres med én filtreringssektion, og installationspladsen er begrænset.
To-trins filtrering giver yderligere dæmpning, hvor udstyret fungerer i et mere krævende elektromagnetisk miljø.
Den passende konfiguration bør bestemmes i henhold til udstyret, interferensegenskaber, påkrævet dæmpning og installationsforhold.
Følgende specifikationer gælder for den relevante produktkonfiguration. Forskellige Dufew Electric-filterserier kan have forskellige spændings- og strømområder.
| Parameter | Specifikation |
|---|---|
| Nominel spænding | 250VAC for den specificerede enfasede konfiguration |
| Nominel strøm | 1A--60A for den specificerede enfasede konfiguration |
| Driftsfrekvens | 50Hz / 60Hz / op til 500Hz, afhængig af konfiguration |
| Filtreringsområde | 5 kHz - 30 MHz |
| Dielektrisk styrke, linje til linje | 1500VDC / 60s |
| Dielektrisk styrke, linje til jord | 2250VDC / 60s* |
| Isoleringsmodstand | >100MΩ ved 1000VDC |
| Overbelastningsevne | 1,4 × mærkestrøm i 1 minut med mindst 15 minutter mellem overbelastningshændelser |
| Beskyttelsesgrad | IP00 / IP20 |
| Isoleringsklasse | T40/F (155°C) |
| Flammehæmmende kvalitet | UL94V-2 |
| Produktstandard | GB/T 15287/8 |
* Den medfølgende tekniske information viser også 2500VDC / 60s for line-til-jord dielektrisk styrke. Den gældende værdi skal bekræftes fra den endelige specifikation for den valgte model.
En typisk modelbetegnelse er: CAF-4 3 1-0010
| Kode | Beskrivelse |
|---|---|
| CAF | Dufew elektrisk filterserie |
| 4 | Spændingsklasse; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Fase konfiguration; 3 = trefaset, 1 = enkeltfaset |
| 1 | Filter kategori; 1 = indgangsfilter, 2 = udgangsfilter |
| 0010 | nominel strøm; 0010 = 10A |
Modelbetegnelsen bør kontrolleres i forhold til den gældende produktspecifikation og navneskilt før bestilling.
Filterkredsløbet adresserer både common-mode og differential-mode højfrekvent interferens, hvilket gør det muligt at bruge det, hvor forskellige typer ført EMI kan være til stede.
Filteret kan reducere interferens, der genereres af det tilsluttede udstyr og ledes mod forsyningsnettet, samtidig med at det begrænser eksterne højfrekvente forstyrrelser, der kommer ind gennem strømforbindelsen.
Det specificerede filtreringsområde dækker højfrekvent interferens i forbindelse med koblingseffektelektronik og andet elektronisk udstyr.
Filtreringsstrukturen kan vælges i henhold til interferensniveauet og installationskravene.
Den integrerede konstruktion er velegnet til installation inde i styreskabe og el-skabe, hvor monteringspladsen er begrænset.
Filteret er designet til enfaset strømelektronisk udstyr, hvor gennemført EMI skal kontrolleres. Det kan bruges i enfasede vekselrettere, servodrev, omskiftende strømforsyninger, controllere, broderimaskiner, graveringsmaskiner, industrielt kontroludstyr og andet elektronisk udstyr installeret i EMI-følsomme miljøer.
Filteret kan også bruges i elektriske installationer, hvor flere elektroniske enheder fungerer på det samme strømnetværk, og ført interferens kan påvirke udstyrets drift eller systemets ydeevne.
Et filter kan være passende, når udstyret oplever interferensrelaterede symptomer som:
- Uventede nedlukninger
- Falsk udløsning eller unormal drift
- Kommunikations- eller kontrolinterferens
- Overdreven elektrisk støj
- Strømledningsinterferens mellem tilstødende udstyr
Disse symptomer kan have flere årsager. Før du vælger et filter, skal den faktiske kilde til problemet identificeres. Et filter erstatter ikke korrigerende foranstaltninger for overbelastning, forkert jording, isolationsfejl, udstyrsfejl eller andre underliggende elektriske problemer.
Filtervalg bør tage hensyn til udstyrets forsyningsspænding, nominelle strøm, driftsfrekvens, enfaset konfiguration, påkrævet filtreringsydelse, installationsdimensioner, jordingsmetode, omgivende temperatur og beskyttelsesniveau.
For den specificerede enfasede konfiguration er den anbefalede filterværdi ca. 1,2-1,5 gange udstyrets nominelle strøm. Det endelige valg bør også tage hensyn til den faktiske belastningsstrøm, overbelastningsforhold, driftstemperatur og producentens specifikationer.
Til modelvalg kan kunderne levere udstyrsmodel, forsyningsspænding, nominel strøm, driftsfrekvens, ledningsdiagram, installationsdimensioner, interferenssymptomer og driftsmiljø.
Korrekt installation er især vigtig for højfrekvent EMI-undertrykkelse.
Kontroller udstyrets spænding og strøm før installation. Det valgte filter skal være kompatibelt med udstyrets forsyning og driftsstrøm.
Kontroller huset, terminalerne, monteringspunkterne, identifikationsmærkatet og ledningsmærkerne. Installer ikke en beskadiget enhed.
Installer filteret så tæt som muligt på det beskyttede udstyrs strømindgang. Ved skabsinstallationer kan filteret monteres på en passende metalmonteringsflade i henhold til installationskravene.
Tilslut filteret mellem den indgående strømforsyning og udstyrsindgangen i henhold til det gældende ledningsdiagram. Følg de markerede ind- og udgangsterminaler, hvor en defineret tilslutningsretning er angivet.
Jordingsterminalen skal være pålideligt tilsluttet.
Bund ikke filterindgangsledningerne og udgangsledningerne sammen.
Højfrekvent interferens kan kobles mellem tæt dirigerede indgangs- og udgangsledere og omgå filtreringskredsløbet. Ledninger på input- og lastside bør derfor føres separat og holdes adskilt så langt det er praktisk muligt.
Jordlederen skal være kort og have tilstrækkelig lav impedans til installationen.
Efter kontrol af ledninger og jording:
1. Bekræft alle terminalforbindelser.
2. Tjek input/output kabeladskillelse.
3. Sæt strøm til udstyret.
4. Overhold driftsstatus og alarmforhold.
5. Kontroller, om den oprindelige interferens er blevet reduceret.
For kompakt enfaset udstyr kan en integreret filtersamling reducere antallet af komponenter, der kræves til installation.
| Sammenligning | Integreret 1-faset filter | Separate filterenheder |
|---|---|---|
| Struktur | Én integreret samling | Flere uafhængige samlinger |
| Installation | Et filterinstallationspunkt | Separate enheder og monteringspunkter |
| Ledningsføring | Dedikerede filterindgangs- og udgangsterminaler | Yderligere sammenkobling og routing |
| Skabsplads | Velegnet til kompakte styreskabe | Kræver plads til hver enhed |
| Komponentstyring | En produktsamling | Separate komponenter og tilbehør |
Den faktiske EMI-ydelse afhænger af filterkredsløbet, elektriske forhold, jordforbindelse, kabelføring og installationskvalitet. Den integrerede struktur i sig selv bør ikke behandles som en garanti for overlegen EMI-dæmpning uden applikationsspecifikke testdata.
Dufew Electric fremstiller kraftelektronikkomponenter, herunder modstande, bremsesystemer, reaktorer, filtre, transformere og tilpassede elektriske komponenter.
For strømforsyningsfiltre kan produktion og inspektion omfatte:
Komponentinspektion → Filtersamling → Elektrisk test → Slutinspektion → Emballage
Afhængigt af produktkonfigurationen kan inspektion omfatte:
- Verifikation af komponentspecifikation
- Terminal- og tilslutningsinspektion
- Test af isolationsmodstand
- Dielektrisk styrketest
- Test af elektrisk ydeevne
- Dimensionsinspektion
- Afsluttende produktinspektion
Gældende tekniske optegnelser og testdokumentation kan leveres i henhold til produkt- og projektkrav.
Dufew Electric har ISO- og CE-certificeringer, der understøtter dets kvalitetsstyrings- og produktoverholdelsesaktiviteter.
Gældende certifikater og tekniske dokumenter skal bekræftes i henhold til den valgte model, produktkonfiguration og påtænkte marked.
Internationale ordrer kan arrangeres i henhold til produktmængde, dimensioner, destination og leveringskrav.
Søfragt, luftfragt, ekspreslevering eller en kundenomineret speditør kan bruges efter behov. Emballage vælges i henhold til produktstruktur og transportbetingelser.
Den er installeret ved strømindgangen til elektronisk udstyr for at undertrykke ført elektromagnetisk interferens, der bevæger sig gennem strømledningen. Typiske applikationer omfatter enfasede invertere, servodrev, skiftende strømforsyninger og controllere.
Filteret er designet til at adressere både common-mode og differential-mode højfrekvent interferens. Det specificerede filtreringsområde er 5 kHz--30 MHz for den relevante konfiguration.
Det skal installeres så tæt som muligt på det beskyttede udstyrs strømtilførsel. Kabler på indgangs- og udgangssiden skal adskilles for at reducere elektromagnetisk kobling, der kan omgå filteret.
Ja. Den er beregnet til applikationer, herunder enfasede invertere, servodrev, skiftende strømforsyninger, controllere og lignende elektronisk udstyr, forudsat at de elektriske klassificeringer er kompatible.
Udvælgelsen bør tage hensyn til udstyrets nominelle og faktiske driftsstrøm, forsyningsspænding, driftsforhold og filterspecifikation. Den medfølgende valgvejledning anbefaler cirka 1,2--1,5 gange udstyrets mærkestrøm.
Det kan hjælpe, når disse symptomer er forårsaget eller forværret af ledet elektromagnetisk interferens eller forstyrrelser i strømforsyningen. Hvis fejlen skyldes overbelastning, forkert jording, isoleringsproblemer eller intern udstyrsfejl, skal den underliggende årsag behandles særskilt.
Elektriske klassificeringer, filtreringsstruktur, installationsdimensioner og andre specifikationer kan evalueres i henhold til udstyr og applikationskrav.
Ja. Over 1.000 m kan reduceret varmeafledning kræve strømreduktion. Den medfølgende tekniske information angiver en maksimal højde på 2.000 m og anbefaler 15 % strømderating over 1.000 m. Det endelige krav bør bekræftes for den valgte model.
Dufew Electric leverer strømforsyningsfiltre til enfasede vekselrettere, servodrev, skiftende strømforsyninger, controllere og andet strømelektronisk udstyr. Filtrene bruger common-mode og differential-mode-filtreringskomponenter til at reducere ført EMI gennem strømforbindelsen.
For produktvalg skal du angive udstyrsspænding, nominel strøm, driftsfrekvens, installationsforhold og tilgængelige interferensoplysninger til konfigurationsgennemgang.
