Harmonisk filter

Dufew Electric Harmonic Filter er designet til VFD-systemer og andre ikke-lineære belastninger, der genererer harmoniske strømme under drift. Installeret på indgangssiden af ​​drivsystemet bruger det et tunet LC-kredsløb med filterreaktorer, effektkondensatorer og ikke-induktive dæmpningsmodstande for at reducere udvalgte lavordens harmoniske og forbedre strømkvaliteten. De typiske målovertoner inkluderer 5., 7., 11. og 13. orden, med den endelige konfiguration bestemt af systemspænding, belastningskarakteristika, harmonisk spektrum og påkrævet filtreringsydelse.

Typiske ydeevneparametre inkluderer THDi <10 % ved fuld belastning, THDv <5 %, effektfaktor over 0,98, temperaturstigning ≤80K, støjniveau ≤65dB og dielektrisk styrke op til 3000VAC, afhængigt af den valgte model og driftsbetingelser.

Hvorfor harmonisk filtrering er påkrævet i industrielle kraftsystemer

VFD'er, omformere, ensrettere og andre ikke-lineære belastninger kan generere harmoniske strømme under AC-DC konvertering og switching. Når harmoniske niveauer bliver for høje, kan de øge transformator- og kabeltab, forårsage yderligere opvarmning, reducere effektfaktoren og påvirke stabiliteten af ​​følsomt elektrisk udstyr.

For industrielle strømnetværk med flere ikke-lineære belastninger hjælper passende harmonisk kontrol med at opretholde stabile elektriske forhold og reducere virkningen af ​​harmoniske strømme på distributionssystemet.

Tekniske designfunktioner

Tunet LC-filtreringsstruktur

Reaktor- og kondensatorparametrene matches i henhold til systemet og harmoniske karakteristika for at skabe en lavimpedansbane ved udvalgte harmoniske frekvenser. Dette tillader harmoniske strømme at blive omdirigeret gennem filteret, mens normal grundfrekvensdrift opretholdes.

Resonansdæmpning

Ikke-induktive dæmpningsmodstande er indbygget i filtreringskredsløbet for at kontrollere resonansen mellem filteret, gitterimpedansen og ikke-lineære belastninger. Dette hjælper med at begrænse harmonisk forstærkning og reducere overdreven strømbelastning på filtreringskomponenterne under kontinuerlig drift.

Reaktor, kondensator og termisk tilpasning

Stabil filtreringsydelse afhænger af den korrekte koordinering af reaktorinduktans, kondensatorkapacitet, dæmpningsmodstand og varmeafledning. Dufew justerer disse parametre i henhold til den elektriske rating og driftsbetingelser for at opretholde pålidelig ydeevne under kontinuerlige industrielle belastninger.

Harmonisk analyse og tilpasset løsningskapacitet

Filtervalg bør baseres på installationens faktiske elektriske egenskaber frem for den nominelle effekt alene. Dufew evaluerer systemforhold såsom spænding, strøm, VFD-kapacitet, harmonisk spektrum, påkrævet THDi og installationsmiljø, når der udvikles en passende konfiguration.

Teknisk support kan dække harmonisk analyse, filterparameterberegning, elektrisk konfiguration, mekanisk struktur og applikationsvejledning. Kunder kan levere harmoniske måledata, enkeltlinjediagrammer, udstyrsspecifikationer eller driftsbetingelser til teknisk evaluering.

Forbedring af strømkvalitet

Reducer harmonisk strømforvrængning

Det tunede filtreringskredsløb reducerer karakteristiske harmoniske strømme genereret af VFD'er og andre ikke-lineære belastninger, hvilket hjælper med at sænke strømbølgeformsforvrængning og reducere harmonisk cirkulation gennem transformere, kabler og andet distributionsudstyr.

Forbedre Power Factor

Ved at adressere harmoniske strøm- og reaktive effekteffekter kan filteret hjælpe med at forbedre effektfaktoren, reducere behovet for reaktiv effekt og reducere tab i det elektriske distributionssystem.

Støtte stabilt udstyrsdrift

Reduktion af harmonisk forvrængning kan forbedre driftsforholdene for transformere, distributionsudstyr, industrielle automationssystemer og andre elektriske belastninger, især i installationer med en høj andel af ikke-lineært udstyr.

Valgvejledning

Dufew kan anbefale passende filterkonfigurationer i henhold til de faktiske anvendelseskrav.

Typiske applikationer

Dufew Harmonic Filter-løsninger er velegnede til industrielle strømsystemer, hvor harmonisk forvrængning påvirker udstyrets ydeevne.

Modelbeskrivelse

Eksempel: HFL-4 3 1-0490

Tekniske specifikationer

Produktionsevne og kvalitetssikring

Dufew Electric er specialiseret i industrielle kraftelektronikkomponenter, herunder harmoniske filtre, reaktorer, bremsemodstande, transformere og tilpassede elektriske løsninger.

For harmoniske filtreringsprodukter fokuserer Dufew på:

- Reaktorfremstilling og parametertilpasning

- Kondensatorvalg og integration

- Verifikation af resonanskarakteristik

- Test af elektrisk sikkerhed

- Ydelsesvalidering

Hvert produkt gennemgår inspektion, herunder:

Dufew støtter:

- OEM fremstilling

- Skræddersyede harmoniske løsninger

- Ingeniørsamarbejde

- Projektbaseret teknisk support

Tilgængelig dokumentation omfatter ISO kvalitetsstyringscertificering, CE-certificering og produkttestrapporter.

Emballage og global levering

Dufew leverer eksportstandard emballageløsninger til industrielle elektriske produkter.

Emballagen inkluderer:

- Fugtbeskyttelse

- Stødsikker fastgørelse

- Forstærkede trækasser til tunge modeller

- Produktidentifikationsetiketter

- Tekniske dokumenter med forsendelse

Hver enhed inspiceres før levering for at sikre overholdelse af kundens specifikationer.

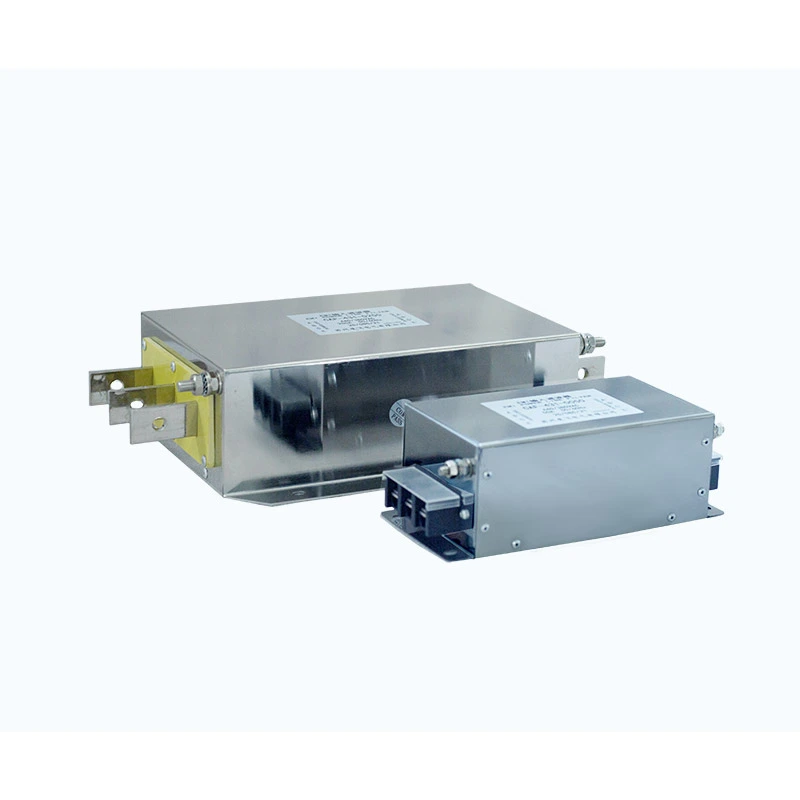

Harmonisk filter vs EMI-indgangsfilter

FAQ

Q1: Hvilke komponenter bruges i filtreringssystemet?

Et typisk filtreringskredsløb bruger reaktorer, kondensatorer og dæmpningsmodstande. Disse komponenter arbejder sammen for at skabe en tunet vej for udvalgte harmoniske frekvenser og hjælper med at forbedre den overordnede strømkvalitet.

Q2: Hvordan vælges et passende filter til et VFD-system?

Valget afhænger af systemspænding, mærkestrøm, VFD-kapacitet, harmoniske karakteristika, THDi-krav og installationsforhold. Dufew giver anbefalinger baseret på de specifikke anvendelses- og driftskrav.

Q3: Kan Dufew designe filtre i henhold til målte harmoniske data?

Ja. Dufew kan evaluere harmoniske måleresultater sammen med systemparametre og påkrævet filtreringsydelse for at bestemme en passende konfiguration til applikationen.

Q4: Hvad er forskellen mellem et harmonisk filter og et EMI-filter?

Førstnævnte bruges hovedsageligt til at reducere harmoniske strømme af lav orden genereret af ikke-lineære belastninger, mens et EMI-filter primært adresserer højfrekvent interferens forårsaget af omskiftningsenheder.

Skræddersyede harmoniske afbødningsløsninger fra Dufew Electric

Dufew Electric leverer skræddersyede løsninger til VFD-systemer, industrielt automationsudstyr og strømkonverteringsapplikationer. Med ingeniørerfaring, kontrollerede fremstillingsprocesser og kvalitetsinspektionsprocedurer understøtter Dufew filtervalg, parametermatchning og applikationsspecifikke konfigurationer baseret på faktiske systemkrav.

Kontakt Dufew Electric for produktspecifikationer, teknisk evaluering og skræddersyet projektsupport.
