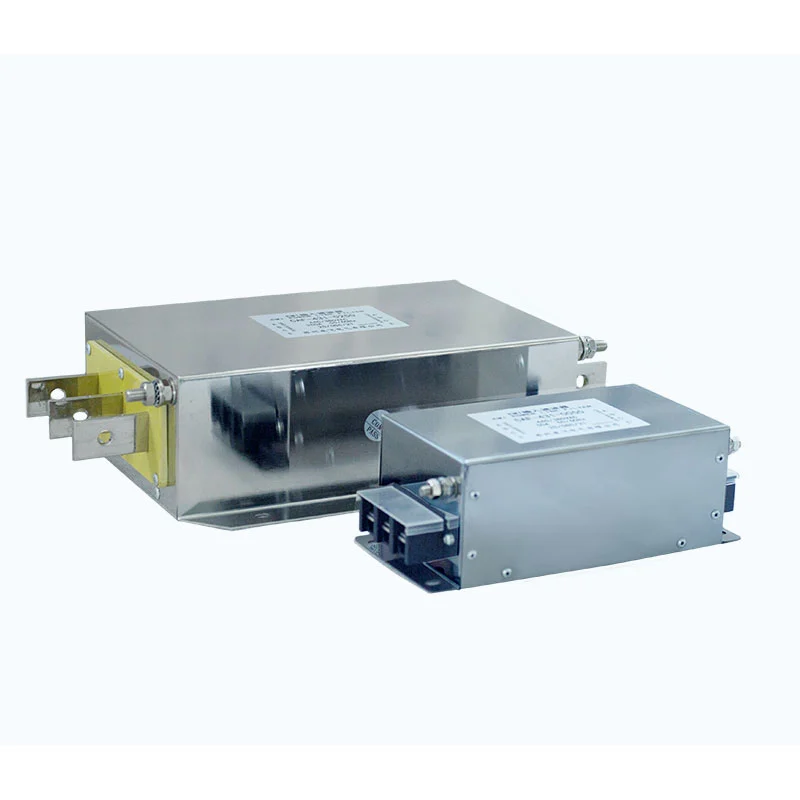

1-faset filter

Dufew Electric Single-Phase Filter er designet til at undertrykke ledningsført elektromagnetisk interferens, der genereres af strømelektronisk udstyr under højfrekvent switching.

Installeret mellem AC-strømforsyningen og udstyrets indgangsterminaler (L/N), bruger filteret induktorer, kondensatorer og dæmpningskomponenter til at danne et optimeret LC-filtreringsnetværk. Kredsløbet giver høj impedans til uønskede højfrekvente interferenssignaler, mens det tillader normal 50Hz/60Hz strømtransmission.

Under drift af enfasede VFD-systemer, servodrev og skiftende strømforsyninger kan højfrekvent switchestøj forplante sig gennem strømkabler og påvirke elektronisk udstyr i nærheden.

Filteret reducerer effektivt:

- Differential-mode interferens mellem højspændingsledninger

- Common-mode interferens mellem elledninger og jord

- Ledet elektromagnetisk støjtransmission

- EMC-relateret udstyrsfejlrisiko

Gennem optimeret kredsløbsdesign og komponenttilpasning giver Dufew Single-Phase Filter stabil dæmpningsydelse, kontrolleret lækstrøm og pålidelig drift i industrielle miljøer.

Avanceret EMI-undertrykkelsesteknologi

Optimeret LC-filtreringskredsløb

Filteret integrerer induktorer, kondensatorer og dæmpningskomponenter for at skabe et frekvensselektivt impedansnetværk.

Designet giver:

- Højfrekvent interferensdæmpning

- Forbedret støjisolering

- Stabil kraftoverførsel

- Forbedret EMC-overensstemmelsesydelse

Common-Mode og Differential-Mode Noise Suppression

Elektrisk interferens genereret af omskiftningsenheder sker normalt gennem to transmissionsveje.

Differential-mode interferens

Opstår mellem elledninger og er hovedsageligt forårsaget af koblingskredsløb og strømkonverteringskomponenter.

Common-Mode Interferens

Opstår mellem elledninger og jord og kan påvirke følsomme kontrolsystemer, kommunikationsenheder og præcisionsinstrumenter.

Dufew optimerer filtreringskredsløbet for at undertrykke begge interferenstilstande og forbedre den overordnede systemstabilitet.

Tekniske fordele

1. Forbedret elektromagnetisk kompatibilitet

Filteret hjælper med at reducere interferenstransmission mellem elektronisk udstyr og strømforsyningsnetværket, understøtter lavere ledede emissioner, forbedret EMC-ydelse, reduceret forstyrrelse af udstyr i nærheden og mere stabil systemdrift.

2. Kompakt design til pladsbegrænsede skabe

Den enfasede struktur er designet til kompakte elektriske installationer med et lille installationsfodaftryk, enkel L/N-ledning og fleksibel kabinetintegration. Dens praktiske konfiguration letter også udskiftning og rutinemæssig vedligeholdelse.

3. Pålidelig industriel ydeevne

Dufew anvender kontrollerede fremstillingsprocesser for at understøtte stabil drift i industrielle automationsmiljøer. Nøgleovervejelser omfatter valg af magnetisk komponent, isoleringsstruktur, verifikation af elektriske parameter og evaluering af termisk ydeevne for kontinuerlige driftsforhold.

Typiske applikationer

Dufew enkeltfasefilter er velegnet til elektronisk udstyr, der kræver forbedret EMC-ydelse og reduceret strømledningsinterferens.

Typiske applikationer dækker industriel automatisering og produktionsudstyr, såvel som medicinsk elektronik, laboratoriesystemer, elektroniske produktionslinjer og kommunikationsudstyr, hvor der kræves stabil strømkvalitet og effektiv EMI-kontrol.

Mulighed for tilpasset design

Forskellige applikationer kræver forskellige filtreringsegenskaber. Dufew Electric leverer skræddersyede løsninger baseret på nominel spænding, nominel strøm, udstyrets effektkarakteristika, EMC-krav, installationsplads og miljøforhold.

Teknisk support dækker produktvalg, parametertilpasning og applikationsevaluering for at hjælpe med at bestemme en passende filterkonfiguration til det påtænkte udstyr og driftsbetingelser.

Produktionsevne og kvalitetssikring

Dufew Electric har specialiseret sig i industrielle kraftelektronikkomponenter, herunder EMI-filtre, harmoniske filtre, reaktorer, bremsemodstande og tilpassede elektriske løsninger. For produktion af enkeltfasede filter omfatter nøgleprocesser fremstilling af magnetiske komponenter, præcisionssamling, test af elektriske parametre, verifikation af isoleringsydelse og evaluering af termisk pålidelighed.

Nøglekvalitetstjek kan omfatte:

- Test af isolationsmodstand
- Dielektrisk modstå test
- Verifikation af elektrisk ydeevne
- Afsluttende udseendekontrol

Dufew Electric understøtter OEM-produktion, tilpassede filterløsninger, teknisk applikationssupport og industrielt projektsamarbejde i henhold til kundens krav.

Tekniske specifikationer

Enkeltfasefilter vs trefasefilter

FAQ

Q1: Hvilket udstyr kræver et enkeltfasefilter?

Et enkeltfaset filter bruges almindeligvis til enfasede VFD-systemer, servodrev, skiftende strømforsyninger, UPS-systemer, industrielle controllere og andet elektronisk udstyr, der kræver EMI-undertrykkelse.

Q2: Hvor skal EMI-filteret installeres?

Filteret skal installeres på AC-strømindgangssiden mellem strømforsyningen og udstyrsterminalerne. Korrekt installation hjælper med at forhindre interferens genereret af udstyr i at vende tilbage til elnettet.

Q3: Kan dette filter bruges på inverterens udgangsside?

Nej. EMI-filtre på indgangssiden er designet til undertrykkelse af strømledningsinterferens. VFD-outputapplikationer kræver dedikerede outputfiltre, sinusbølgefiltre eller dv/dt-filtre.

Q4: Hvordan skal den korrekte filtermodel vælges?

Valget bør tage højde for nominel spænding, driftsstrøm, udstyrstype, EMC-krav, installationsmiljø og skabsplads. Dufew giver skræddersyede anbefalinger baseret på faktiske anvendelsesforhold.
