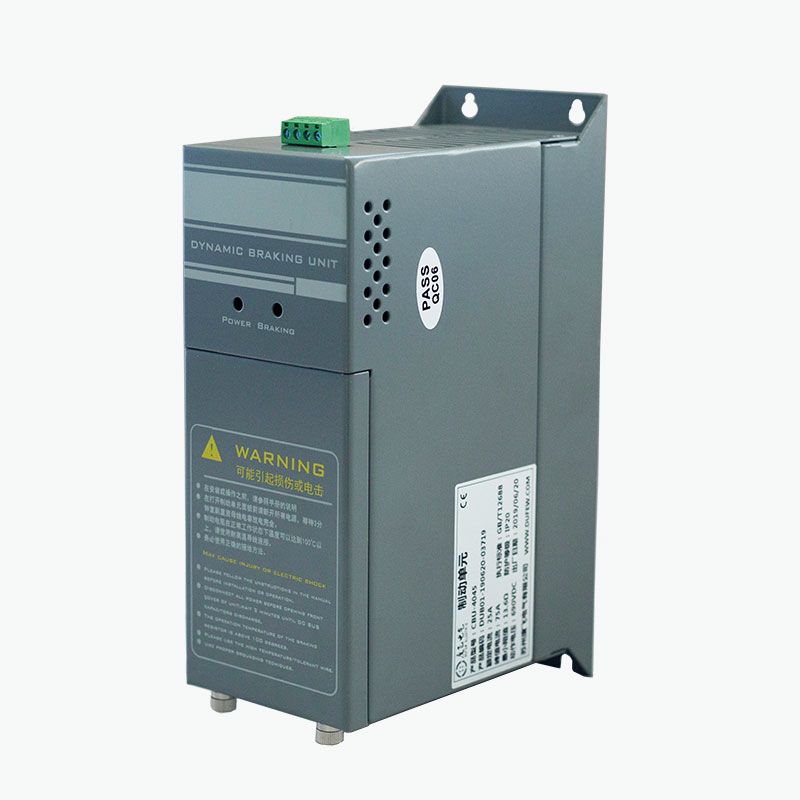

DufewgiverBremsechoppersom en ekstern dynamisk bremseløsning til frekvensomformere (VFD'er), der hjælper med at kontrollere DC-busspændingen, når motorer fungerer som generatorer under hurtig deceleration eller eftersyn af belastninger. Designet til 220V, 380V og 690V drivsystemer, kan CBU-serien konfigureres i henhold til bremseeffekt, driftscyklus, DC-busspænding, modstandsspecifikationer og installationskrav.
En bremsechopper er en nøgleomskifterkomponent i et dynamisk bremsesystem. Når en motor decelererer, kan regenerativ energi strømme tilbage til VFD's DC-bus og få dens spænding til at stige. Hvis denne energi ikke er korrekt styret, kan drevet opleve overspændingsbeskyttelse eller en ukontrolleret nedlukning. En bremsechopper overvåger DC-busspændingen og skifter hurtigt et IGBT-kredsløb for at overføre overskydende energi til en bremsemodstand, hvor den omdannes til varme. Denne artikel forklarer, hvordan bremsechoppere fungerer, deres vigtigste tekniske parametre, udvælgelseskriterier, applikationer, beskyttelsesfunktioner og installationsovervejelser.
Indholdsfortegnelse
- Hvad er en bremsechopper?
- Hvordan fungerer en bremsechopper?
- Hvilke tekniske parametre betyder noget?
- Hvordan skal du vælge en bremsechopper?
- Hvor bruges bremsechoppere?
- Bremsechopper vs. bremsemodstand
- Hvilke beskyttelsesfunktioner er vigtige?
- Overvejelser om installation og idriftsættelse
- Overvejelser om fremstilling og kvalitet
- Ofte stillede spørgsmål
Hvad er en bremsechopper?
En bremsechopper er en elektronisk koblingsenhed, der bruges i DC-mellemkredsløbet i en variabel frekvensomformer. Dens primære formål er at kontrollere stigningen i DC-busspændingen forårsaget af regenerativ energi.
Under normal motordrift omdannes elektrisk energi til mekanisk energi. Men når en belastning med høj inerti decelererer, kan motoren midlertidigt fungere som en generator. Mekanisk energi omdannes derefter tilbage til elektrisk energi og overføres til DC-bussen. Denne regenerative energi øger DC-linkspændingen.
En bremsechopper giver en kontrolleret vej for denne overskydende energi. Når DC-busspændingen når sin forudindstillede bremsetærskel, tænder chopperens IGBT-omskifterkredsløb og leder energien mod en ekstern bremsemodstand. Modstanden omdanner den elektriske energi til varme og hjælper med at holde DC-bussen inden for et passende driftsområde.
Derfor spreder en bremsechopper ikke uafhængigt energi. I stedet styrer den, hvornår og hvordan bremsemodstanden er tilsluttet DC-bussen.
Hvordan fungerer en bremsechopper?
Driftsprincippet er baseret på automatisk DC-busspændingsovervågning og hurtig elektronisk kobling. Hele processen kan opsummeres som følger:
- Motorens deceleration:VFD'en kommanderer motoren til at reducere hastigheden.
- Regenerativ drift:Motoren fungerer midlertidigt som en generator.
- DC bus spænding stiger:Regenerativ elektrisk energi returnerer til drevets DC-link.
- Tærskeldetektion:Bremsechopperen registrerer, at DC-busspændingen har nået sit konfigurerede driftsniveau.
- IGBT switching:Koblingskredsløbet leder og giver en vej til bremsemodstanden.
- Energiafgivelse:Bremsemodstanden omdanner den overskydende elektriske energi til varme.
- Sluk:Når DC-busspændingen falder under udløsningstærsklen, slukker chopperen.
Denne skiftecyklus kan gentages hurtigt under bremsning. Resultatet er kontrolleret spredning af regenerativ energi uden at kræve en separat ekstern controller til grundlæggende spændingsovervågning.
Til applikationer med hyppige opbremsninger eller høj regenerativ energi kan en ekstern bremsechopper være særlig nyttig, når den interne bremsekapacitet af en VFD er utilstrækkelig.
Hvilke tekniske parametre betyder noget?
At vælge en bremsechopper udelukkende baseret på motorkraft kan føre til et uegnet bremsesystem. De faktiske regenerative forhold, DC-busspænding, bremsefrekvens, modstandskarakteristika og driftscyklus bør alle evalueres.
| Parameter | Dufew CBU Series Reference | Teknisk betydning |
|---|---|---|
| Systemspænding | 220VAC / 380VAC / 690VAC | Bestemmer den gældende frekvensomformer og DC-busspændingsklasse |
| 220V bremsespænding | DC340 / 360 / 380 / 400 / 420V ±10V | Giver valgbare bremsetærskler for kompatible systemer |
| 380V bremsespænding | DC630 / 660 / 690 / 730 / 760V ±10V | Matcher forskellige 380V-klasse drevkonfigurationer |
| 690V bremsespænding | DC1140V ±10V | Designet til kompatible 690V-klasse drivsystemer |
| Kontrolmetode | Automatisk DC-busspændingsovervågning | Tillader chopperen at reagere automatisk på regenerative forhold |
| Parallel respons | ≤1ms | Understøtter koordineret kobling i parallelle konfigurationer |
| Ventilatorstarttemperatur | Ca. 45°C | Hjælper med at håndtere varmen under højere bremsebelastninger |
| Overtemperaturbeskyttelse | Ca. 85°C | Giver termisk beskyttelse til bremsekredsløbet |
| Beskyttelsesvurdering | IP20 eller højere | Angiver kapslingsbeskyttelsesniveauet for den relevante konfiguration |
| Gældende standard | GB/T 12668 | Understøtter teknisk overholdelse af relevant drevrelateret udstyr |
Endelig spænding, model, elektrisk konfiguration og bremsekapacitet skal altid bekræftes i forhold til de specifikke VFD og applikationskrav.
Hvordan skal du vælge en bremsechopper?
Professionelt valg starter med bremseforholdene i stedet for blot at tilpasse chopperen til motorens nominelle effekt. Et system, der stopper en lille motor meget ofte, kan generere mere krævende termiske forhold end en større motor, der kun bremser lejlighedsvis.
Nøglevalgsfaktorer omfatter:
- Drivsystemspænding:Bekræft, at chopperens spændingsklasse svarer til VFD-systemet.
- Motorkraft:Brug motorens klassificering som reference for den overordnede systemdimensionering.
- Belastningsinerti:Belastninger med høj inerti genererer generelt mere regenerativ energi under hurtig deceleration.
- Decelerationstid:Kortere stoptider kan øge den øjeblikkelige bremsekraft.
- Bremsefrekvens:Gentagne bremsecyklusser øger termisk stress.
- Bremsemodstand:Modstandsværdi, nominel effekt og driftscyklus skal være kompatible med chopperen.
- Omgivelsestemperatur:Højere omgivende temperaturer kan reducere den tilgængelige termiske kapacitet.
- Skabsventilation:Tilstrækkelig luftstrøm og installationsafstand er afgørende for varmeafledning.
- Parallel drift:Flere choppere kan overvejes, når bremsekravet overstiger kapaciteten af en enhed.
Til teknisk evaluering omfatter nyttige oplysninger VFD-modellen, motormærkning, belastningstype, påkrævet decelerationstid, bremsefrekvens, eksisterende modstandsspecifikationer og forventet driftscyklus.
Hvor bruges bremsechoppere?
Bremsechoppere er vidt anvendelige til industrielle drivsystemer, hvor hurtig deceleration, høj inerti eller eftersynsbelastninger kan returnere betydelig energi til DC-bussen.
| Anvendelse | Typisk bremsekrav |
|---|---|
| Elevatorer | Styrer regenerativ energi under nedadgående kørsel og hurtig deceleration |
| Hejseudstyr | Håndterer regenerativ energi produceret under sænkning af belastninger |
| Kraner | Understøtter dynamisk bremsning af løft og belastninger med høj inerti |
| Centrifuger | Styrer energi genereret under hurtig stop |
| Transportører | Styrer DC-busspændingen, når bevægelige belastninger genererer regenerativ energi |
| Tekstil maskiner | Understøtter hyppige accelerations- og decelerationscyklusser |
| Papirmaskiner | Hjælper med at håndtere dynamiske bremsekrav i kontinuerlig produktion |
| Værktøjsmaskiner | Understøtter hurtig stop og kontrolleret deceleration |
| Industrielle vaskemaskiner | Håndterer gentagne bremsecyklusser |

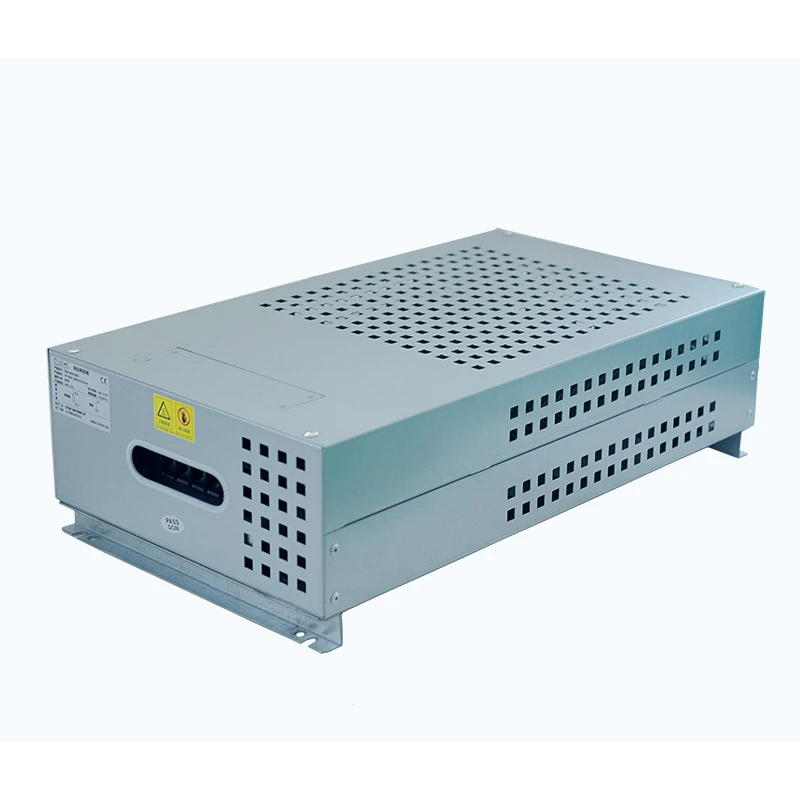

Bremsechopper vs. bremsemodstand
En almindelig misforståelse er, at bremsechopperen og bremsemodstanden udfører den samme funktion. I virkeligheden er de komplementære komponenter i et dynamisk bremsesystem.
| Komponent | Hovedfunktion |
|---|---|
| DC bus | Giver den elektriske forbindelse mellem VFD og bremsekredsløb |
| Bremsechopper | Styrer når regenerativ energi overføres fra DC-bussen |
| Bremsemodstand | Omdanner overført elektrisk energi til varme |
Chopperen fungerer derfor som switch-controller, mens modstanden fungerer som energi-spredningselement. Begge komponenter skal være korrekt tilpasset drivsystemet og bremsedriftscyklussen.
Hvilke beskyttelsesfunktioner er vigtige?
Fordi bremsekredsløb kan håndtere betydelig elektrisk og termisk energi, er beskyttelsesfunktioner vigtige for pålidelig industriel drift. Afhængigt af den valgte konfiguration kan Dufew CBU-serien inkorporere flere beskyttelsesfunktioner.
- DC-bus overspændingsbeskyttelse
- Kortslutningsbeskyttelse i bremsekredsløbet
- Overtemperaturbeskyttelse
- Køleventilator fejlbeskyttelse
- Fejlrelæudgang
Fejlrelæet kan give et signal til et eksternt styresystem, når en defineret fejltilstand opstår. Dette kan hjælpe med at integrere bremsekredsløbet i en bredere industriel automatiserings- og beskyttelsesstrategi.
Overvejelser om installation og idriftsættelse
Korrekt installation er afgørende for både elektrisk sikkerhed og bremseevne. Inden en bremsechopper idriftsættes, bør ingeniører verificere hele bremsekredsløbet i stedet for at kontrollere chopperen isoleret.
- Bekræft, at chopperspændingsklassen passer til drivsystemet.
- Kontroller DC-buspolariteten før tilslutning.
- Kontroller bremsemodstandens modstand og effekt.
- Sørg for, at alle terminaler er korrekt tilsluttet og strammet sikkert.
- Sørg for tilstrækkelig ventilation og installationsafstand.
- Adskil strømledninger fra følsomme kontrol- og signalledninger, hvor det er relevant.
- Tilslut fejlrelækredsløbet, når det kræves af styrearkitekturen.
- Udfør elektriske inspektioner, før systemet tændes.
Tvungen luftkøling kan være vigtig for applikationer, der involverer høj bremsefrekvens eller betydelig bremsekraft. Den faktiske termiske ydeevne afhænger af bremsekraft, driftscyklus, omgivelsestemperatur, skabsventilation, installationsafstand og driftsfrekvens.
Installation og idriftsættelse skal udføres af kvalificeret elektrisk personale i henhold til den gældende produktdokumentation og elektriske krav.
Overvejelser om fremstilling og kvalitet
For industrielle kunder, der køber en bremsechopper fra en kinesisk producent eller leverandør, bør produktets ydeevne evalueres sammen med produktionskapacitet, testprocedurer, dokumentation og teknisk support.
Dufew Electric fremstiller kraftelektronikkomponenter til industrielle driv- og effektstyringsapplikationer, herunder bremsechoppere, bremsemodstande, bremseenheder, reaktorer, filtre, transformere og industrielle modstande.
Afhængigt af produktkonfigurationen kan kvalitetskontrol omfatte:
- Indgående materialeinspektion
- Eftersyn af el-tilslutning
- Test af isolationsmodstand
- Dielektrisk styrke test
- Verifikation af skiftende funktion
- Verifikation af beskyttelsesfunktion
- Eftersyn af køleventilator
- Terminal- og dimensionsinspektion
- Slutproduktinspektion og emballering
CBU-serien er fremstillet i henhold til gældende krav i GB/T 12668, mens Dufew Electric opretholder relevante ISO- og CE-certificeringer inden for sit kvalitets- og produktoverholdelsessystem. Specifikke certificeringsdokumenter og tekniske optegnelser skal bekræftes i henhold til den valgte model og projektkrav.
Ofte stillede spørgsmål om bremsechoppere
1. Hvad er det primære formål med en bremsechopper?
En bremsechopper styrer den regenerative energi, der returneres til VFD'ens DC-bus under motordeceleration eller eftersyn. Den skifter overskydende energi til en bremsemodstand for at forhindre for høj DC-busspænding.
2. Erstatter en bremsechopper en bremsemodstand?
Nej. De to komponenter udfører forskellige funktioner. Bremsechopperen styrer koblingsvejen, mens bremsemodstanden omdanner regenerativ elektrisk energi til varme. De er normalt designet til at fungere sammen.
3. Kan én bremsechopper understøtte en højeffektbremseanvendelse?
Det afhænger af den nødvendige bremseeffekt, driftscyklus, DC-busspænding, modstandskonfiguration og valgt model. Hvor en enkelt enhed er utilstrækkelig, kan flere kompatible choppere tilsluttes parallelt i henhold til systemdesignet.
4. Hvilke spændingssystemer kan Dufew CBU-serien understøtte?
CBU-serien fås til 220V, 380V og 690V drivsystemer. Den passende model og bremsespænding skal vælges i henhold til VFD'ens DC-buskarakteristik og applikationen.
5. Hvilke oplysninger skal oplyses, når der anmodes om en bremsechopper?
For nøjagtigt teknisk valg skal du angive drevmodel, systemspænding, motoreffekt, belastningstype, decelerationstid, bremsefrekvens, påkrævet bremsekraft, bremsemodstandsspecifikationer, driftscyklus, omgivende forhold og installationskrav, når de er tilgængelige.
Konklusion
A korrekt udvalgtBremsechopperkan spille en vigtig rolle i styring af regenerativ energi og opretholdelse af stabil DC-busspænding i krævende VFD-applikationer. Fra elevatorer og kraner til centrifuger, transportører, tekstiludstyr og værktøjsmaskiner kan den rigtige kombination af chopper, bremsemodstand, kølesystem og beskyttelsesfunktioner forbedre den dynamiske bremsesikkerhed. Hvis du vurderer en bremsechopper til et nyt drivsystem eller har brug for hjælp til at matche spænding, bremseeffekt, modstandsspecifikationer og driftscyklus,kontakt osfor at diskutere dine applikationskrav med Dufew Electric og identificere en passende konfiguration.
