Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.

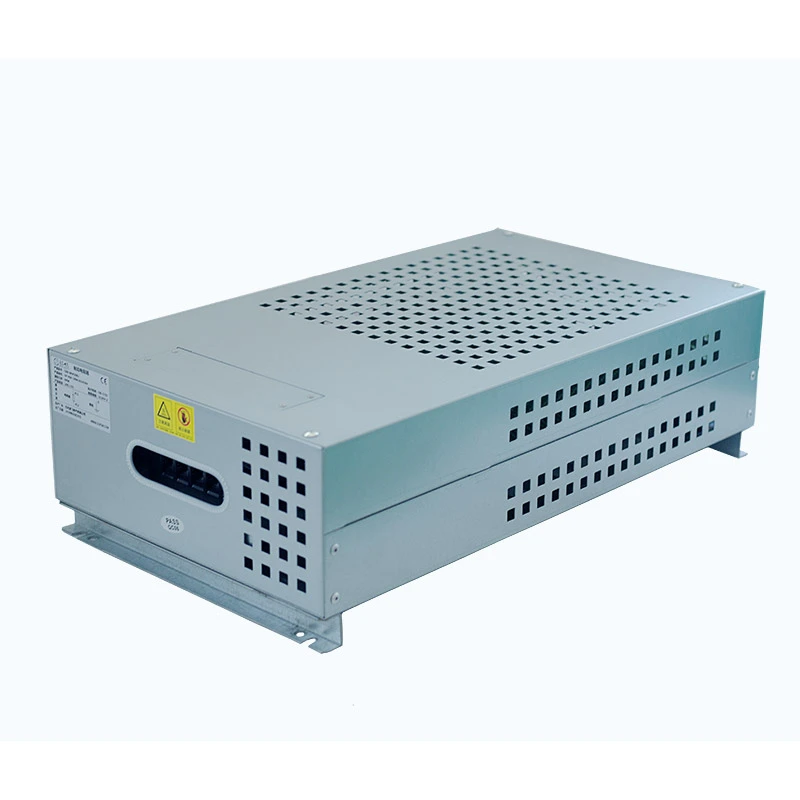

Inverter Braking Resistor Box er en dedikeret bremsekomponent, der bruges i inverter-drevne motorsystemer. Når en motor decelererer med en stor inertibelastning, føres regenerativ energi tilbage til inverterens DC-link, hvilket får busspændingen til at stige. Dette produkt spreder overskydende energi gennem modstandselementer for at opretholde en stabil inverterdrift.
Den indvendige struktur består af flere korrugerede modstandselementer arrangeret i overensstemmelse med den nødvendige modstand og effekt. Modstandssamlingen er installeret inde i et beskyttende aluminium-zinkbelagt stålkabinet med integrerede klemrækker og temperaturbeskyttelsesafbrydere.
Kabinettets design understøtter ekstern montering ved siden af inverterskabet, hvilket hjælper med at spare internt skabsplads, samtidig med at effektiv varmeafledning og elektrisk sikkerhed opretholdes.
Modstands- og effektkonfigurationen er designet i overensstemmelse med almindelige inverterbremsekrav. Dette forenkler valget og hjælper med at reducere manuel beregning under systemintegration.
Kabinettet har et sideventilationsdesign, der leder varm luft væk fra inverterkabinettet, hvilket reducerer sekundær varmeakkumulering omkring drevkomponenter.
Det interne layout giver tilstrækkelig isolationsafstand mellem modstandselementer og kabinettet, hvilket understøtter stabil drift under DC-busspændinger op til 1200V.
Den dedikerede monteringsbase tillader installation på siden eller bunden af inverterskabe uden at optage værdifuld intern el-skabsplads.
- Designet specielt til VFD regenerative bremsesystemer
- Konverterer overskydende bremseenergi til varme for at forhindre DC-bus overspændingsalarmer
- Korrugeret modstandskombination understøtter en effekt på op til 30kW
- Indbygget temperaturafbryder forbedrer driftssikkerheden
- Aluminium-zinkbelagt kabinet giver korrosionsbestandighed og mekanisk beskyttelse
- Velegnet til hyppig acceleration, deceleration og nødstop
Dufew Electric Corrugated Resistor Cabinet er designet til industrielle drivsystemer, der kræver pålidelig energiafledning under bremsning, deceleration og dynamisk belastningskontrol. Dens fleksible konfiguration gør den velegnet til forskellige tunge opgaver, herunder:
Modstandskabinettet hjælper med at styre regenerativ energi, der genereres under hyppige løfte- og sænkeoperationer, og forbedrer systemets stabilitet i elevatorer, tårnkraner, hejseværker, spil og løfteplatforme.
Til udstyr med hyppige accelerations- og decelerationscyklusser, såsom båndtransportører, stablerreclaimere og tunge transportsystemer, giver løsningen stabil bremseevne og understøtter kontinuerlig industriel drift.
Kabinettet er velegnet til industrielt maskineri, der kræver præcis motorstyring og energiabsorption, herunder valseværker, centrifuger, sprøjtestøbemaskiner, trådtrækningsmaskiner og tekstilmaskiner.
Det kan også integreres i inverter-ydelsestestudstyr og servodrevtestsystemer for at give kontrollerede modstandsbelastninger til evaluering af elektrisk ydeevne og systempålidelighed.
| Parameter | Specifikation |
|---|---|
| Power Range | 1kW-30kW |
| Arbejdsspænding | ≤1200V |
| Modstandsområde | 0,01Ω-1kΩ |
| Modstandstolerance | ±3 % / ±5 % / ±10 % |
| Beskyttelsesgrad | IP20 / IP23 |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flammehæmmende kvalitet | UL94V-2 |
| Standard | GB-5792 |
Eksempel: CRB 10KW 13.6R J
| Kode | Beskrivelse |
|---|---|
| CRB | Bremsemodstandsboks |
| 10KW | Nominel effekt |
| 13,6R | Nominel modstand |
| J | Modstandstolerance (K=10%, J=5%, H=3%) |
| Ydeevne vare | Testtilstand | Præstation |
|---|---|---|
| Dielektrisk styrke | 2500VAC/50Hz/60S | Lækstrøm ≤10mA |
| Isoleringsmodstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10 gange nominel effekt 5S | Ingen synlige skader |
| Langsigtet belastningstid | 10S udladning / 90S intervalcykling | >9000 timer |
| Test af fugtig varme | 40℃±2℃ / 90%-95%RH / 100t | △R≤±(1%R+0,05Ω) |
| Temperatur cykling | -55℃, 55℃, 155℃ cykling | △R≤±(2%R+0,05Ω) |
| Varmemodstand | 350 ℃/2t | Ingen misfarvning eller beskadigelse |
| Temperaturkoefficient | Nominel belastningstilstand | <300 ppm/℃ |
| Flammetest | 10 gange nominel effekt 5min | Rødvarme uden flamme |
| Ydeevne vare | Testtilstand | Præstation |
|---|---|---|
| Terminal styrke | 45N/30S | Ingen løshed eller skader |
| Vibrationsmodstand | 5-200Hz, 1g, 98m/S² | Ingen strukturelle skader |
| Varmebestandighed ved lodning | 350±5℃ / 3S | △R≤±(1%R+0,05Ω) |
| Loddebarhed | 235±5℃ / 5S | Loddedækning >95 % |
Under hurtig deceleration eller nødbremsning giver dette produkt en effektiv energiafledningsvej for at hjælpe med at opretholde inverterens DC-busstabilitet.
Modstandsstrukturen er designet til gentagne energiabsorptionsforhold, der almindeligvis findes i løfteudstyr, transportører og industrielle automationssystemer.
Den udvendige monteringsstruktur reducerer behovet for skabsplads og forenkler systeminstallationen.
| Sammenligningselement | Inverter bremsemodstandsboks | Generel belastningsmodstandsboks |
|---|---|---|
| Hovedformål | Designet til inverterbremsning og DC-busspændingsstyring | Generelle modstandsbelastningsapplikationer |
| Parametervalg | Matchet med kravene til inverterens bremseenhed | Kræver yderligere modstandsberegning |
| Kølende design | Sideudsugning forhindrer varm luft i at komme ind i inverterkabinet | Standard luftstrøm kan påvirke omgivende udstyr |
| Installation | Understøtter ekstern montering af inverterkabinet | Kræver normalt separat installationsplads |
| Arbejdstilstand | Optimeret til intermitterende regenerativ bremsning | Anvendes hovedsageligt til generel belastning eller test |
Dufew Electric anvender standardiserede produktionsprocedurer fra modstandssamling og fabrikation af kabinet til elektrisk ydeevnetest.
Kvalitetskontrol omfatter:
- Indgående materialekontrol
- Verifikation af modstandsværdi
- Isolationstest
- Termisk beskyttelsestest
- Afsluttende produktinspektion
Hver modstandsboks er professionelt pakket i henhold til produktstørrelse og transportkrav.
Emballageprocessen inkluderer:
- Fastgørelse af produktbeskyttelse
- Fugtbestandig emballage
- Forberedelse af eksportforsendelse
- Batchordrestyring
Valg af en passende inverterbremsemodstandsboks kræver en omfattende evaluering af inverterparametre, motorkarakteristika, bremseforhold og installationsmiljø. Den korrekte konfiguration hjælper effektivt med at sprede regenerativ energi, forhindrer DC-busoverspænding og forbedrer VFD-systemernes langsigtede pålidelighed.
Modstandsboksens effekt skal vælges i henhold til inverterens kapacitet og motorens driftsbetingelser. Anvendelser med højere motorkraft, større belastningsinerti eller hyppige bremsecyklusser kræver generelt stærkere energiabsorptionsevne.
Nøglevalgsfaktorer omfatter inverterens nominelle effekt, motoreffekt, belastningsinerti, påkrævet bremsemoment og bremsefrekvens.
Modstandens arbejdsspænding skal svare til inverterens DC-busspænding for at sikre sikker og stabil drift. Forskellige drevsystemer kan kræve forskellige spændingskonfigurationer, såsom 400V klasse invertersystemer, 690V industrielle drev eller højspændings DC applikationer op til 1200V.
Dufews bremsemodstandsløsninger er designet til at understøtte stabil drift under forskellige DC-busspændingsforhold i henhold til applikationskrav.
Modstandsværdien har direkte indflydelse på bremseevnen. En lavere modstandsværdi kan give stærkere bremsekraft, men resulterer i højere strømflow, mens en højere modstandsværdi reducerer strømbelastningen, men kan øge bremsetiden.
Den passende modstandskonfiguration skal bestemmes i henhold til specifikationer for inverterens bremseenhed, tilladt bremsestrøm, påkrævet standsetid og belastningsinertikarakteristika.
Forskellige industrielle applikationer genererer forskellige niveauer af regenerativ energi, så modstandsboksen skal vælges i henhold til den faktiske bremsecyklus og driftsbetingelser.
| Anvendelse | Driftstilstand | Valg fokus |
|---|---|---|
| Elevator | Hyppige accelerations- og stopcyklusser | Høj pålidelighed og gentagen bremseevne |
| Kran og hejs | Tunge løfte- og sænkeoperationer | Høj overbelastningskapacitet og stabil ydeevne |
| Transportør system | Lang kontinuerlig drift | Stabil termisk styring |
| Centrifuger | Krav til hurtig deceleration | Hurtig energiabsorptionsevne |
| Industrielle maskiner | Intermitterende bremseforhold | Korrekt valg af kraft og modstand |
Installationsmiljøet påvirker kabinetstruktur, ventilationsdesign og termisk ydeevne. Før valget skal kunderne overveje tilgængelig monteringsplads, installationsmetode, omgivelsestemperatur og luftstrømsforhold.
Dufew-bremsemodstandsbokse anvender praktiske installationsstrukturer og optimerede ventilationsdesign, hvilket muliggør integration med inverter-kabinetter, samtidig med at der opretholdes en effektiv varmeafledning.
Standardmodstandsbokse opfylder muligvis ikke altid specifikke industrielle krav. Dufew leverer tilpassede konfigurationer baseret på modstandsværdi, nominel effekt, arbejdsspænding, kabinetdimensioner, terminalarrangement og beskyttelseskrav.
Med professionel produktionskapacitet understøtter Dufew Electric OEM og tilpassede bremsemodstandsløsninger til forskellige invertersystemer og industrielle applikationer.
Dufew bremsemodstandsbokse kan matches med forskellige invertersystemer fra forskellige producenter. Kunder kan give oplysninger om invertermodel, og Dufew vil anbefale en passende modstands- og strømkonfiguration.
Til tilpasning skal kunderne levere invertermodel, motoreffekt, arbejdsspænding, modstandsværdi, bremsedriftscyklus og installationskrav. Dufew kan designe en passende modstandsboksløsning i henhold til disse parametre.
Ja. Dufew leverer tilpassede bremsemodstandsbokse med justerbare modstandsværdier, effektklassificeringer, kabinetdesign, terminalkonfigurationer og beskyttelsesmuligheder for at imødekomme forskellige industrielle applikationer.
Levetiden er hovedsageligt påvirket af bremsefrekvens, overbelastningsforhold, driftstemperatur, køleydelse og installationsmiljø. Korrekt valg og varmestyring kan forbedre langsigtet pålidelighed.
Ja. Dufew bremsemodstandsbokse er designet til applikationer, der kræver gentagen acceleration og deceleration, såsom elevatorer, kraner, transportører og industrielt automationsudstyr. Effekten skal vælges i henhold til bremsecyklussen.
Regelmæssig inspektion anbefales for at kontrollere ventilationsforhold, terminalforbindelser, støvophobning og tegn på overophedning. Korrekt vedligeholdelse er med til at sikre stabil ydeevne og længere levetid.
Dufew bremsemodstandsbokse har beskyttende kabinetter og pålidelige strukturer til industrielle applikationer. Skræddersyede beskyttelsesløsninger er tilgængelige til miljøer med høj luftfugtighed, støv eller særlige driftsforhold.
Dufew har specialiseret sig i industriel modstandsdesign og -produktion og leverer tilpassede bremsemodstandsløsninger, streng kvalitetsinspektion og pålidelig support til inverterproducenter, udstyrsbyggere og automationsvirksomheder.
Har du brug for en bremsemodstandsløsning til elevatorer, kraner, industridrev eller automationsudstyr?
Angiv din invertermodel, motoreffekt, DC-busspænding og bremsekrav. Dufew vil anbefale en passende VFD-bremsemodstandsboks og yde teknisk support til dit projekt.
Anmod om et tilbud i dag for tilpassede modstandsværdier, effektklassificeringer og kabinetdesign.
