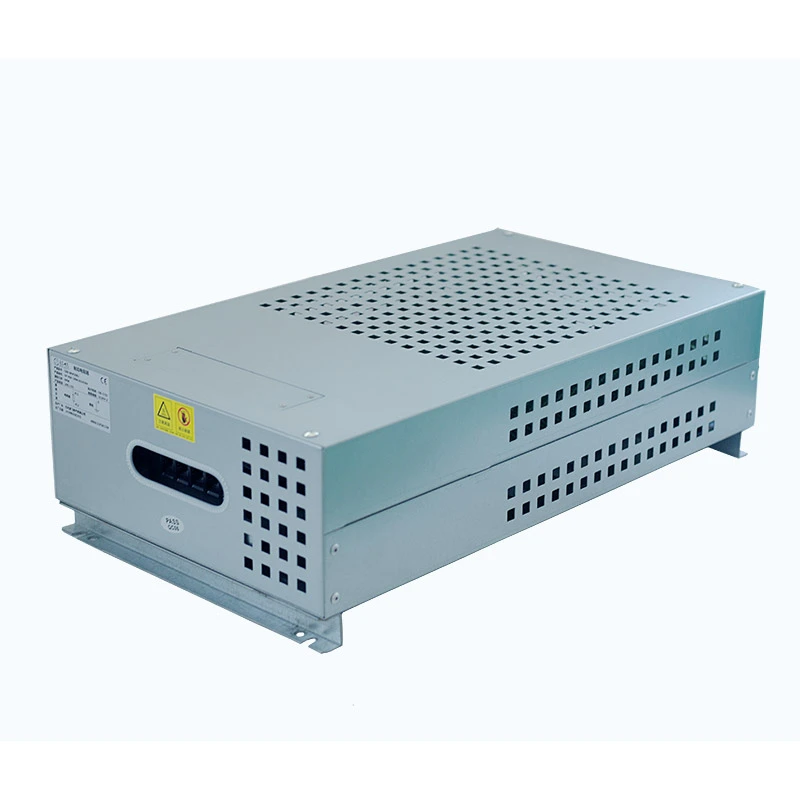

Dufew High Power Resistor Box kombinerer flere korrugerede modstandselementer i et kompakt metalkabinet for at imødekomme krav til højeffekts energispredning.
Modstandsenhederne kan forbindes i serie eller parallelt i henhold til forskellige effekt- og modstandskrav. Kabinettet er lavet af aluminium-zinkbelagt stålplade med integrerede terminaler og temperaturbeskyttelsesanordninger for sikker og bekvem installation.
Med brugerdefinerbare specifikationer og flere kølekonfigurationer er dette produkt velegnet til inverterbremsesystemer, industrielt testudstyr, energilagringsapplikationer og store drivsystemer.
| Parameter | Specifikation |
|---|---|
| Power Range | 1kW-30kW |
| Arbejdsspænding | ≤1200V |
| Modstandsområde | 0,01Ω-1kΩ |
| Modstandstolerance | ±3 % / ±5 % / ±10 % |
| Beskyttelsesgrad | IP20 / IP23 |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flammehæmmende kvalitet | UL94V-2 |
| Standard | GB-5792 |
Eksempel: CRB 10KW 13.6R J
| Kode | Beskrivelse |
|---|---|
| CRB | Høj effekt modstandsboks |
| 10KW | Nominel effekt |
| 13,6R | Nominel modstand |
| J | Modstandstolerance (K=10%, J=5%, H=3%) |
Valg af den rigtige højeffektmodstandsboks afhænger af de elektriske krav, driftsbetingelser og installationsmiljø. Nøglevalgsfaktorer omfatter:
Vælg den passende strømkapacitet i henhold til krav til energiforbrug, belastningsforhold og driftscyklusser.
Modstandsværdien skal matche systemspændingen, strømkravene og anvendelsesforholdene for at sikre stabil energiafledning.
Overvej driftsvarigheden, installationspladsen og varmeafledningsforholdene for at vælge en passende kølekonfiguration.
Forskellige applikationer kan kræve forskellige indkapslingsstrukturer, beskyttelsesniveauer og mekaniske designs.
Overvej tilslutningsmetoder, monteringskrav, beskyttelsesfunktioner og systemintegrationsbetingelser for at sikre, at modstandsboksen matcher det komplette udstyrssystem.
Modstandssystemet er designet til industrielle applikationer med høj effekt og kan konfigureres til at opfylde forskellige driftskrav, herunder inverterbremsning, test af energilagerudladning, ældningstest af industriudstyr og simulerede effektbelastningsapplikationer.
De interne modstandskredsløb kan opdeles i flere uafhængige effektgrene, hvilket gør det muligt for systemet at tilpasse sig forskellige driftsforhold, såsom lav-belastning idriftsættelse, nominel effektdrift og korttidsoverbelastningstest.
Denne fleksible konfiguration forbedrer udstyrs tilpasningsevne, forenkler testprocesser og reducerer behovet for flere modstandsløsninger til forskellige applikationer.
Indkapslingsstrukturen understøtter forskellige modstandselementer i henhold til specifikke applikationskrav, herunder korrugerede modstande, aluminiumsindbyggede modstande og rørformede modstandselementer.
Forskellige konfigurationer kan vælges til rene produktionsområder, støvede miljøer, olieholdige industrianlæg og andre krævende arbejdsforhold for at opnå pålidelig ydeevne.
Det indvendige kabinet har et uafhængigt kølekammerdesign, der giver dedikerede luftstrømskanaler til forskellige modstandsgrupper. Denne struktur hjælper med at reducere varmeakkumulering mellem kredsløb og forbedrer den generelle termiske stabilitet under drift.
Flere aksiale blæsere giver retningsbestemt luftstrøm hen over varmeelementerne, hvilket forbedrer varmeafledningseffektiviteten under kontinuerlig drift med høj effekt.
Det optimerede ventilationsdesign hjælper med at opretholde en stabil temperaturydeevne til langvarige applikationer, herunder 24-timers testbetingelser med tung belastning.
Hver strømgren er udstyret med uafhængige temperaturovervågnings- og beskyttelseskontakter, hvilket gør det muligt at registrere og kontrollere unormale forhold hurtigt under drift.
Dette design giver:
- Individuel fejlisolering
- Reduceret påvirkning af andre kredsløb
- Forbedret systemtilgængelighed
Når en gren oplever unormale temperaturforhold, kan det berørte kredsløb afbrydes, mens andre kredsløb fortsætter med at fungere normalt.
Kabinettet og interne komponenter overholder UL94V-2 flammehæmmende krav, hvilket hjælper med at forbedre sikkerhedsydelsen under overbelastningsdrift og langvarig industriel brug.
Hovedkredsløbet vedtager fortykkede integrerede kobbersamleskinner for at sikre pålidelig strømtransmission under driftsforhold med høj effekt.
Den forstærkede struktur hjælper med at opnå:
- Lavere spændingstab
- Reduceret lederopvarmning
- Forbedret langsigtet strømføringsevne
Sammenlignet med konventionelle tynde klemmer eller kobberlister giver dette samleskinnedesign bedre stabilitet til kontinuerlige højstrømsanvendelser.
Kobberskinnesystemet giver flere tilslutningspositioner, hvilket muliggør lettere integration med forskelligt testet udstyr, parallelle systemer og tilpassede elektriske layouts.
High Power Resistor Box er meget udbredt i industrielle applikationer, der kræver pålidelig energiabsorption, belastningssimulering, strømstyring og højeffektmodstandsløsninger. Typiske anvendelsesområder omfatter:
I tunge industrielle områder anvendes modstandssystemet almindeligvis til metallurgisk produktionsudstyr, store transmissionssystemer og tungt maskineri, hvor stabil drift under højeffektforhold er påkrævet.
Til energilagring og elektriske testapplikationer kan den integreres i energilagringstestplatforme, batteriafladningstestsystemer og højeffekt elektrisk testudstyr for at give kontrollerede belastningsforhold og pålidelig ydeevneverifikation.
Systemet er velegnet til havnekraner, tunge løftemaskiner og hejsesystemer, der kræver effektiv energiafledning og stabil bremseevne under hyppig drift.
I industriel automatisering og drevapplikationer kan den bruges sammen med store inverterdrivsystemer, motorbremseapplikationer og automationsudstyr for at understøtte pålidelig effektstyring og systembeskyttelse.
| Ydeevne vare | Testtilstand | Krav |
|---|---|---|
| Dielektrisk styrke | 2500VAC/50Hz/60S | Lækstrøm ≤10mA |
| Isoleringsmodstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10 gange nominel effekt 5S | Ingen synlige skader |
| Langsigtet belastningstid | Cyklisk drift (10S afladning, 90S interval) | >9000 timer |
| Test af fugtig varme | 40℃±2℃ / 90%-95%RH / 100t | △R≤±(1%R+0,05Ω) |
| Temperatur cykling | -55 ℃, 55 ℃, 155 ℃ / 15 min hver, 5 cyklusser | △R≤±(2%R+0,05Ω) |
| Varmemodstand | 350 ℃/2t | Ingen tydelig misfarvning eller beskadigelse |
| Temperaturkoefficient | Nominel belastning vs statisk modstand | <300 ppm/℃ |
| Flammehæmning | 10 gange nominel effekt i 5 min | Rødvarme uden flamme |
| Ydeevne vare | Testtilstand | Krav |
|---|---|---|
| Terminal styrke | 45N/30S | Ingen løshed eller synlige skader |
| Vibrationsmodstand | 5-200Hz, 1g, 98m/S² | Ingen strukturelle skader |
| Varmebestandighed ved lodning | Terminal nedsænket ved 350±5℃ for 3S | △R≤±(1%R+0,05Ω) |
| Udseende | Visuel inspektion | Ingen skader, tydelig markering |
| Loddebarhed | Terminal nedsænket ved 235±5℃ i 5S | Loddedækning >95 % |
| Sammenligningselement | Høj effekt modstandsboks | Konventionel bremse-/belastningsmodstandsboks |
|---|---|---|
| Anvendelsesområde | Understøtter bremsning, udledningstest, ældningstest og simulerede belastninger | Normalt designet til enkeltapplikationsscenarier |
| Kølesystem | Uafhængige kølekamre med dedikerede luftstrømskanaler | Fælles luftstrømsstruktur med mulig varmeakkumulering |
| Beskyttelsesdesign | Individuel temperaturbeskyttelse for hver effektgren | Bruger normalt overordnet temperaturbeskyttelse |
| Nuværende bærestruktur | Forstærket kobberskinne til højstrømsdrift | Standardklemmer med begrænset strømkapacitet |
| Mekanisk struktur | Forstærket kabinet velegnet til krævende miljøer | Standard pladestruktur til lettere anvendelser |
Dufew Electric har specialiseret sig i design og fremstilling af industrielle modstandsprodukter, herunder High Power Resistor Box, bremsemodstande og tilpassede modstandssamlinger til industrielle drivsystemer, testudstyr og energiapplikationer.
Vores fremstillingsproces dækker hele produktionscyklussen, inklusive montering af modstandselementer, elektrisk konfiguration, fabrikation af kabinetter, komponentintegration, ydeevnetest og endelig inspektion.
Med professionel teknisk support og standardiserede produktionsprocedurer kan Dufew levere pålidelige modstandsløsninger med:
- Tilpassede strøm- og modstandskonfigurationer
- Fleksibelt kabinet og køledesign
- Komplet elektrisk ydelsestest
- Stabil batchproduktionsevne
- Support til OEM-projekter og industrielt udstyrsproducenter
Hvert produkt gennemgår streng kvalitetskontrol for at sikre stabil elektrisk ydeevne, mekanisk pålidelighed og langsigtet driftssikkerhed i krævende industrielle miljøer.
Forskellige industrielle applikationer kræver forskellige effektniveauer, modstandsværdier og installationsforhold. Dufew leverer skræddersyede High Power Resistor Box-løsninger baseret på specifikke projektkrav.
Tilpasningsmuligheder omfatter:
- Nominel effekt og modstandsværdi
- Arbejdsspænding og strømkapacitet
- Kølekonfiguration
- Kapslingsdimensioner og monteringsstruktur
- Terminal arrangement
- Beskyttelseskrav
Med professionel modstandsdesign og produktionskapacitet hjælper Dufew kunder med at udvikle pålidelige løsninger til industriel test, energiudladning, bremsesystemer og applikationer til tungt udstyr.
Dufew udfører omfattende kvalitetsinspektioner for at verificere elektrisk sikkerhed, mekanisk styrke og langsigtet driftssikkerhed.
Kvalitetskontrol omfatter:
- Råvarekontrol
- Test af elektrisk ydeevne
- Test af temperaturbeskyttelse
- Afsluttende produktinspektion
Dufew leverer professionelle emballageløsninger i henhold til produktstørrelse og transportkrav.
Emballage funktioner:
- Sikker intern fiksering
- Beskyttelse mod stød og vibrationer
- Velegnet til international transport
- Support til tilpassede og bulkordrer
High Power Resistor Box er velegnet til højeffekts inverterbremsesystemer, industriel belastningstest, energilagringsudledningssystemer, løfteudstyr, vindkraftsystemer og andre applikationer, der kræver et stort energiforbrug.
Temperaturbeskyttelseskontakten overvåger den interne temperatur og giver overtemperaturbeskyttelse. Når der opstår unormale varmeforhold, afbryder den det relaterede kredsløb for at reducere risikoen for overophedning og forbedre systemets pålidelighed.
Ja. Dufew understøtter tilpasning af effekt, modstandsværdi, kabinetdimensioner, beskyttelsesgrad, modstandskonfiguration og tilslutningsmetoder.
Korrekt ventilationsrum, luftstrømsretning, omgivende temperatur og installationssted bør overvejes for at opretholde en effektiv varmeafledning under drift.
Kontinuerlig driftsydelse påvirkes af nominel effekt, belastningsvarighed, køleeffektivitet, omgivende temperatur og termisk styringsdesign. Korrekt konfiguration hjælper med at sikre stabil drift under langsigtede arbejdsforhold.
High Power Resistor Box kan designes til forskellige industrielle miljøer. Beskyttelsesniveau, kabinetstruktur og komponentvalg kan tilpasses efter forhold som støv, fugtighed, temperaturændringer eller udendørs installation.
Ja. Flere modstandsbokse kan konfigureres til systemer, der kræver højere strømkapacitet. Korrekt elektrisk tilpasning, installationsafstand og varmeafledning er påkrævet for at opretholde sikker og pålidelig drift.
Dufew har specialiseret sig i industrielt modstandsdesign og -fremstilling og leverer skræddersyede modstandsløsninger, streng kvalitetskontrol og komplet ydelsestest for industrielt udstyrsproducenter, testsystemer og energiapplikationer.
Leder du efter en højeffektmodstandsløsning til dit industriudstyr eller testsystem?
Send os dine ansøgningsoplysninger, herunder effekt, modstandsværdi, arbejdsspænding, driftscyklus, kølekrav og installationsforhold. Dufew vil levere en passende High Power Resistor Box-konfiguration og teknisk support.
Anmod om et tilbud i dag for tilpassede modstandsløsninger.
