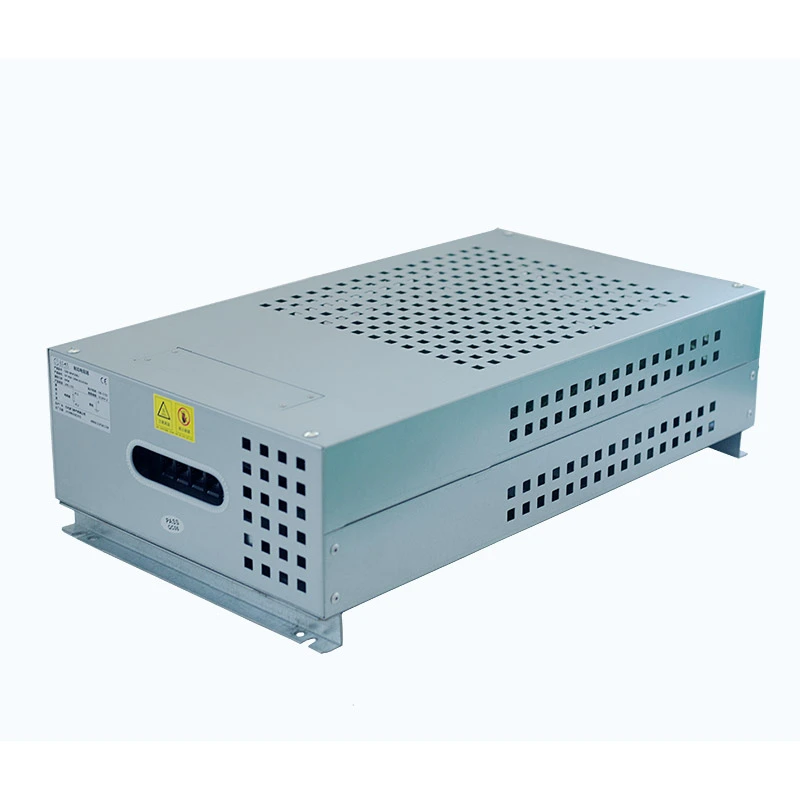

Belastningsmodstandsboks

En Load Resistor Box er en elektrisk testenhed, der bruger modstandselementer til at simulere det faktiske strømforbrugsforhold for elektrisk udstyr. Ved at konvertere elektrisk energi til kontrolleret varme under drift, giver det ingeniører mulighed for at evaluere outputstabilitet, belastningskapacitet, overbelastningsrespons, beskyttelsesfunktioner og langsigtet driftssikkerhed.

I modsætning til bremsemodstandsløsninger, der hovedsageligt er designet til at absorbere regenerativ energi fra motordeceleration, fungerer en belastningsmodstandsboks som en kontrollerbar testbelastning til at verificere ydeevnen af ​​strømkilder og strømkonverteringsudstyr.

Produktstruktur og arbejdsprincip

Den interne modstandskonstruktion består af flere korrugerede modstandselementer arrangeret gennem serie- og parallelle forbindelser for at opnå forskellige belastningskonfigurationer. Uafhængige belastningssektioner giver brugerne mulighed for at justere testbetingelserne ved at skifte forskellige modstandsgrupper uden at ændre den overordnede hardwarestruktur.

Arbejdsprocessen kan beskrives som:

Strømudstyrsoutput → Belastningsmodstandsboksindgang → Modstandsbelastningsforbrug → Evaluering af ydeevnedata

Kabinettet er fremstillet med aluminium-zink belagt stålplade, der giver mekanisk beskyttelse, effektiv varmeafledning, korrosionsbestandighed og bekvem installation. En dedikeret klemrække er integreret til ekstern elektrisk tilslutning, mens valgfri tvungen luftkøling er tilgængelig til applikationer, der kræver kontinuerlig drift med høj effekt.

Produktspecifikation

Designet til test af strømudstyr

UPS-ydelsesbekræftelse

Udstyret giver kontrollerede belastningsforhold til verificering af UPS's nominelle udgangsevne, overbelastningsrespons, spændingsstabilitet og langvarig driftsydelse. Ved at anvende forskellige belastningsniveauer kan ingeniører evaluere UPS-adfærd under forhold, der i højere grad repræsenterer de faktiske driftskrav.

Generator test

Som en kunstig elektrisk belastning kan udstyret bruges til at verificere generatorkapacitet før idriftsættelse eller under planlagt vedligeholdelse. Typiske applikationer inkluderer test af dieselgeneratorer, inspektion af backup-strømsystem og fabriksgodkendelsestest, der hjælper med at bekræfte outputydelsen under definerede belastningsforhold.

Test af inverter og strømforsyning

Den kontrollerede resistive belastning gør det muligt for ingeniører at evaluere udgangsstrømkapacitet, termisk ydeevne, beskyttelsesfunktioner og langsigtet driftssikkerhed af invertere og strømforsyninger. Justerbare belastningsforhold understøtter også test på forskellige stadier af udstyrets drift.

Afprøvning af energilagringssystem

Systemet giver kontrollerede afladningsbelastninger for batterisystemer, PCS-udstyr og energistyringssystemer, hvilket giver ingeniører mulighed for at vurdere afladningsydelse og driftsstabilitet under specificerede elektriske forhold.

Hovedtræk

Uafhængig belastningssektionskontrol

De interne kredsløb er opdelt i flere uafhængige belastningsgrupper, hvilket gør det muligt at justere effekten gradvist i henhold til den påkrævede testprofil. Denne konfiguration understøtter fleksible belastningskombinationer, gentagelige testforhold og lettere fejlisolering, når individuelle sektioner kræver inspektion.

Simulering af flere driftsbetingelser

Systemet kan reproducere forskellige belastningsforhold, fra drift med let belastning gennem fuld belastning og kortvarig overbelastningstest, hvilket giver ingeniører mulighed for at evaluere udstyrets ydeevne på tværs af et bredere driftsområde.

AC og DC kompatibelt design

Den integrerede terminalstruktur kan konfigureres til både AC- og DC-testapplikationer, hvilket giver større fleksibilitet ved test af forskellige typer strømudstyr. Med en maksimal arbejdsspænding på 1200V kan systemet imødekomme en række industrielle effekttestkrav uden at kræve ændringer i den grundlæggende modstandsstruktur.

Installationsvejledning

1. Bekræft specifikation

Inden installationen skal du vælge den passende effekt, modstandsværdi og beskyttelsesgrad i henhold til den testede udstyrs udgangseffekt, nødvendige testforhold og installationsmiljø. Korrekt specifikationstilpasning er afgørende for sikker energiafledning under test.

2. Tjek udstyrets tilstand

Efterse kabinettet, klemrækkerne og kølesystemet før installation for at bekræfte, at udstyret er intakt og klar til drift. Enhver synlig skade eller unormalitet skal afhjælpes før elektrisk tilslutning.

3. Vælg Installationsplacering

Installer udstyret på et godt ventileret sted med tilstrækkelig afstand til varmeafledning. Installationsområdet skal holdes væk fra brændbare materialer, begrænsede luftstrømsforhold og for høj luftfugtighed, der kan påvirke sikker drift.

4. Reparer udstyret

Brug monteringshullerne på kabinettet til sikkert at installere enheden på gulvet eller den udpegede testplatform. Monteringsstrukturen skal være egnet til udstyrets vægt og driftsforhold.

5. Elektrisk tilslutning

Tilslut udgangsterminalerne på det testede udstyr til belastningsinputterminalerne i henhold til det medfølgende ledningsdiagram. For DC-applikationer skal polariteten bekræftes, mens alle terminalforbindelser skal være korrekt strammet og forbundet med kabler, der er egnede til den forventede strøm.

6. Testdrift

Efter at have verificeret den komplette elektriske forbindelse, skal du begynde at teste ved et lavt belastningsniveau og gradvist øge de aktive belastningssektioner i henhold til testproceduren. Under drift skal du overvåge modstandstemperaturen og andre relevante driftsforhold for at sikre, at udstyret forbliver inden for det specificerede område.

Ydeevne og pålidelighedstest

Dufew Load Resistor Box er designet til langvarig elektrisk testning og gennemgår elektrisk og mekanisk ydeevneverifikation før levering. Test fokuserer på modstandskarakteristika, elektrisk sikkerhed, mekanisk integritet og stabil drift under forskellige belastningsforhold, hvilket hjælper med at sikre pålidelig ydeevne i industrielle testmiljøer.

Elektriske egenskaber

Mekaniske egenskaber

Indkapslingen er designet til at modstå transport, installation og industrielle driftsmiljøer. Mekaniske test sikrer, at terminalsystemet og husstrukturen bevarer pålideligheden under langvarig brug.

Belastningssimuleringsevne

Fleksibel belastningskonfiguration

Forskellige testkrav kræver forskellige belastningsforhold. De interne modstandsgrupper kan konfigureres i flere uafhængige sektioner, hvilket giver brugerne mulighed for at justere den påførte belastning i henhold til faktiske testprocedurer.

Typiske konfigurationer inkluderer:

Dette sektionsdesign gør det muligt for ingeniører at udføre flere test med én enhed i stedet for at forberede flere belastningsenheder med fast værdi.

Kontinuerlig drift evne

Til produktionstestning, laboratorieverifikation og evaluering af udstyrets pålidelighed skal belastningsudstyr ofte fungere under kontinuerlige og krævende forhold. Dufew Load Resistor Box er designet med stabil modstandsydelse, optimeret varmeafledningsstruktur, uafhængig modstandsgruppering og valgfri tvungen luftkøling for at understøtte langvarig højeffekttest.

Dette design gør det velegnet til applikationer såsom fabriks-ældningstest, generatorydelsesverifikation, UPS-pålidelighedsevaluering og strømforsyningstest, hvor der kræves ensartede belastningsforhold.

Produktionskvalitetskontrol

Suzhou Dufew Electrical Co., Ltd. anvender strukturerede kvalitetskontrolprocedurer gennem hele fremstillingsprocessen, der dækker materialeinspektion, montagekontrol og endelig ydelsesverifikation. Hvert trin styres for at sikre elektrisk pålidelighed, mekanisk stabilitet og ensartet produktydelse.

Materiale inspektion

Indgående materialer inspiceres for at verificere kvaliteten af ​​modstandselementer, metalkapslingsmaterialer, terminalkomponenter og isoleringsmaterialer før produktion.

Monteringskontrol

Under montering kontrollerer Dufew modstandsgruppering, elektrisk forbindelses pålidelighed, isolationsafstand og mekanisk fiksering for at sikre, at det færdige produkt opfylder tekniske krav.

Afsluttende præstationstest

Før levering gennemgår hver enhed en omfattende verifikation, herunder modstandsmåling, isolationstest, dielektrisk styrketest, strukturel inspektion og funktionskontrol.

Hvorfor vælge Dufew Load Testing Solutions?

Professionel erfaring med fremstilling af kraftelektronik

Suzhou Dufew Electrical Co., Ltd. er specialiseret i kraftelektronikkomponenter, herunder modstande, bremsesystemer, reaktorer, transformere og strømfiltre. Gennem erfaring inden for industriel automation, energisystemer og anvendelser af elektrisk udstyr forstår Dufew de praktiske krav til pålidelige testmiljøer.

Tilpassede testløsninger

Forskellige testprojekter kræver forskellige elektriske og mekaniske konfigurationer. Dufew leverer skræddersyede løsninger i henhold til nominel effekt, modstandsværdi, spændingsniveau, belastningstrin, kølekrav, kabinetstruktur og installationsforhold, hvilket hjælper kunder med at opnå passende testydelse for specifikt udstyr.

Pålidelig forsyning til industrielle applikationer

Dufew understøtter udstyrsproducenter, systemintegratorer, elektriske distributører og industrielle brugere med teknisk assistance, tilpasset fremstilling og standardiserede produktionsprocesser. Disse egenskaber hjælper med at sikre stabil forsyning og pålidelige elektriske løsninger til globale industrielle applikationer.

Belastningsmodstandsboks vs traditionelle modstandsløsninger

Et belastningstestsystem kræver ikke kun tilstrækkelig strømkapacitet, men også nøjagtig belastningssimulering, stabil langtidsdrift og bekvem betjening. Sammenlignet med faste enkeltmodstande eller konventionelle bremsemodstandsløsninger giver Dufew Load Resistor Box mere fleksible testfunktioner til verifikation af kraftudstyr.

Ofte stillede spørgsmål

Q1: Hvad er forskellen mellem belastningstestudstyr og bremsemodstandsløsninger?

Belastningstestudstyr bruges hovedsageligt til at simulere elektriske belastninger og verificere ydeevnen af ​​strømsystemer, herunder udgangskapacitet, stabilitet og overbelastningsrespons af generatorer, UPS-systemer, invertere og strømforsyninger. Bremsemodstandsløsninger anvendes hovedsageligt i motordrevsystemer for at absorbere regenerativ energi under deceleration og forhindre DC-bus overspænding.

Q2: Hvordan justeres testbelastningen?

Systemet anvender sektionsbelastningsstyring, hvor interne modstandsgrupper er opdelt i uafhængige kredsløb. Ved at skifte mellem forskellige sektioner kan brugere simulere forskellige driftsforhold, herunder let belastning, delbelastning, nominel belastning og overbelastningsforhold. Denne konfiguration forbedrer testfleksibilitet og repeterbarhed.

Q3: Hvilke kølemuligheder er tilgængelige?

Kølemetoden vælges i henhold til effektkapacitet, driftstid, installationsmiljø og varmeafledningskrav. Standardkonfigurationer bruger naturlig luftstrøm, mens tvungen luftkøling kan tilføjes til applikationer, der kræver højere effekt eller forlænget kontinuerlig drift.

Q4: Kan modstandskonfigurationen tilpasses?

Ja. Dufew Electric kan tilpasse modstandsværdier, nominel effekt, spændingsniveauer, belastningstrin, kølemetoder, kabinetstrukturer og terminalkonfigurationer i henhold til specifikke testkrav.

Q5: Hvilket udstyr kan testes med denne løsning?

Den er velegnet til ydeevneverifikation, vedligeholdelsestest, ældningstest og laboratorieevaluering af generatorer, UPS-systemer, invertere, DC-strømforsyninger, opladere, energilagringskonverteringsudstyr og andre industrielle strømsystemer.

Q6: Leverer Dufew Electric skræddersyede testløsninger?

Ja. Dufew Electric yder teknisk support baseret på kundens udstyrsspecifikationer og testkrav, og hjælper med at designe passende konfigurationer til forskellige strømkapaciteter, elektriske forhold og installationsmiljøer.
