Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.

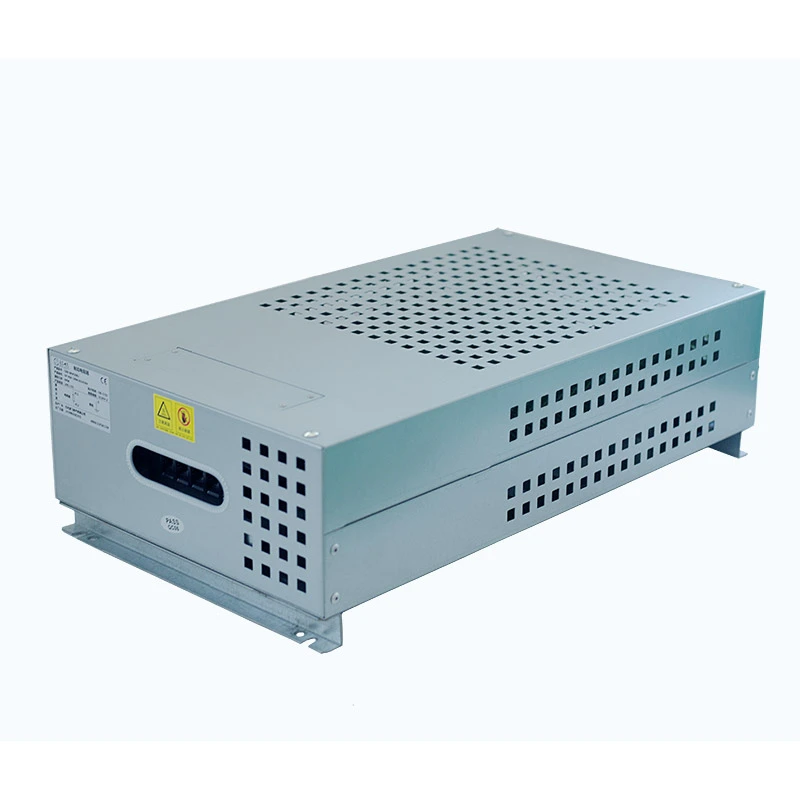

DUFEW Corrugated Resistor Box er en højeffekts modstandskonstruktion, der integrerer flere korrugerede modstandselementer gennem serie- og parallelforbindelsesmetoder og fikserer dem inde i et professionelt kabinet. Den er specielt udviklet til at overvinde effektbegrænsningen af individuelle modstande og give stabil energiabsorptionsydelse til højeffekts elektriske systemer.
Modstandsboksen understøtter en maksimal nominel effekt på 30KW, modstandsværdier fra 0,01Ω til 1KΩ og modstandsnøjagtighedsmuligheder på ±3%, ±5% og ±10%. Den interne struktur inkluderer en højstrømsklemme og temperaturbeskyttelsesafbryder, mens kapslingsbeskyttelsesgraden kan tilpasses i henhold til forskellige applikationskrav.
Som en erfaren producent og leverandør i Kina leverer DUFEW skræddersyede løsninger til bremsesystemer, frekvensomformere, industrielt automationsudstyr, elevatorer, kraner, valseværker og andre applikationer, der kræver effektiv energiafledning.
Den indre struktur af den korrugerede modstandsboks består af flere korrugerede modstandselementer arrangeret gennem serie- og parallelle kredsløb og monteret sikkert inde i et specielt designet kabinet. Denne modulære konfiguration forbedrer strømkapaciteten, samtidig med at den bibeholder stabil elektrisk ydeevne og bekvem vedligeholdelse.
Kabinettet er fremstillet af aluminium-zink belagt stålplade, som giver fremragende korrosionsbestandighed, mekanisk styrke og varmeafledningsevne. Den integrerede ventilationsstruktur hjælper med at optimere luftstrømmen og opretholde en stabil temperatur under kontinuerlig drift.
En højstrømsklemme er installeret inde i modstandsboksen for at forenkle eksterne elektriske forbindelser. Den indbyggede temperaturbeskyttelseskontakt afbryder automatisk kredsløbet, når den interne temperatur overstiger den forudindstillede sikkerhedsgrænse, hvilket forhindrer overophedningsskader.
I henhold til kundens krav kan DUFEW levere valgfrie køleventilatorer, uafhængig modstandsgruppestyring og tilpassede beskyttelsesniveauer. Produktet er designet efter GB-5792 standard og er velegnet til krævende industrielle miljøer.
Eksempel: CRB 10KW 13.6R J
| Kode | Beskrivelse |
|---|---|
| CRB | Korrugeret modstandsboks / bremsemodstandsboks |
| 10KW | Nominel effekt |
| 13,6R | Nominel modstand |
| J | Modstandstolerance (K=10%, J=5%, H=3%) |
| Parameter | Specifikation |
|---|---|
| Power Range | 1KW-30KW |
| Arbejdsspænding | ≤1200V |
| Modstandsområde | 0,01Ω---1KΩ |
| Modstandstolerance | ±3/±5/±10 |
| Beskyttelsesgrad | IP20/IP23 |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flammehæmmende kvalitet | UL 94V-2 |
| Standard overholdelse | GB-5792 |
DUFEW leverer skræddersyede løsninger til korrugerede modstandsbokse baseret på forskellige industrielle driftsforhold. Kunder kan vælge passende effektklassificeringer, modstandsværdier, kølemetoder, beskyttelsesniveauer og interne kredsløbskonfigurationer i henhold til deres systemkrav.
Det modulære design gør det muligt at kombinere flere modstandsenheder til forskellige effektniveauer, hvilket gør produktet velegnet til applikationer med høj bremseenergi, hyppig acceleration og deceleration og kontinuerlig drift.
Tilpasningsmuligheder omfatter:
- Tilpasset nominel effekt
- Tilpasset modstandsværdi
- Multi-gruppe modstand kredsløb design
- Yderligere køleventilatorinstallation
- Tilpasset kabinetstruktur
- OEM produktion efter kundetegninger
Corrugated Resistor Box absorberer regenerativ energi genereret under motordeceleration og hjælper med at forhindre DC-bus overspændingsfejl.
Designet til hyppige bremseoperationer i kraner, hejseudstyr og materialehåndteringssystemer.
Giver stabil bremseevne til højeffektmotorer, der arbejder under konstante belastningsforhold.
Velegnet til elevatorsystemer, der kræver hyppig acceleration, deceleration og energiforbrugskontrol.
Anvendes som en pålidelig belastningskomponent med høj effekt til elektriske test og energiafledningsapplikationer.
DUFEW Corrugated Resistor Box anvender en modulær intern modstandsstruktur. Flere modstandselementer er opdelt i uafhængige grupper og forbundet gennem separate kredsløb, hvilket muliggør lettere vedligeholdelse og reducerer udskiftningsomkostninger.
Når en enkelt modstandsgruppe svigter, behøver teknikere kun at udskifte det beskadigede modul i stedet for at udskifte hele modstandsboksen. Dette design forbedrer udstyrs tilgængelighed betydeligt og reducerer langsigtede vedligeholdelsesudgifter.
Interne modstandselementer er opdelt i separate kredsløb. En enkelt beskadiget sektion kan udskiftes uafhængigt uden at påvirke driften af andre modstandsgrupper.
Den frontmonterede højstrøms klemrække giver centraliseret og organiseret ledningsføring. Store strømkabler kan nemt tilsluttes og frakobles under installation, inspektion og vedligeholdelse.
Standardtemperaturbeskyttelseskontakten afbryder automatisk kredsløbet, når der opstår unormale temperaturforhold, hvilket forhindrer modstandsskader forårsaget af overophedning under uovervåget drift.
DUFEW Corrugated Resistor Box er specielt designet til tungt udstyr, der kræver hyppige opbremsninger, høj energiabsorption og lang kontinuerlig drift.
Den er velegnet til industrielle applikationer såsom valseværker, havnekraner og kraftige elevatorer, hvor bremsemodstande skal modstå gentagne energiudladningscyklusser.
Velegnet til udstyr med hyppige energitilbagemeldingsforhold, herunder valseværker, havnemaskineri og tunge elevatorer. Den cykliske levetid kan overstige 9000 timer under specificerede driftsforhold.
Til højeffektapplikationer eller højtemperaturmiljøer kan køleventilatorer installeres for at forbedre varmeafledningseffektiviteten og opretholde stabil drift.
Ensartede kabinetdimensioner gør det muligt at installere flere modstandsbokse parallelt, hvilket giver en pæn layoutløsning til store testsystemer og komplet elektrisk kontroludstyr.
Modstandselementet er fremstillet af konstantan- eller nikkel-chromlegeringsstrimler, der er formet til en korrugeret struktur. Dette design reducerer parasitisk induktans og forbedrer responsydelsen, hvilket gør den velegnet til højfrekvent pulsbremsning og krævende industrielle applikationer.
Det øgede overfladeareal af den korrugerede strimmel forbedrer varmeafledningseffektiviteten, samtidig med at en temperaturkoefficient på ≤300 ppm/℃ opretholdes for stabil modstandsevne under drift.
Nøglefordele omfatter lavinduktansegenskaber, fremragende termisk stabilitet, effektiv varmeafledning og pålidelig ydeevne under hyppige pulsbelastningsforhold.
Kabinettet er konstrueret af aluminium-zink belagt stålplade, der giver stærk korrosionsbestandighed og oxidationsbeskyttelse til industrielle miljøer. Præcisionsbøjning, svejseprocesser og optimerede ventilationskanaler forbedrer både strukturel styrke og luftstrømseffektivitet.
De vigtigste fordele omfatter korrosionsbestandighed, mekanisk holdbarhed, forbedret termisk styring og tilpasningsevne til krævende arbejdsforhold.
Højtemperaturkeramiske eller glimmerunderstøtninger bruges til at sikre de korrugerede modstandselementer, mens de giver elektrisk isolering mellem varmekomponenter og kabinettet. Isoleringsstrukturen opretholder pålidelig ydeevne under termiske forhold op til 350 ℃.
De vigtigste fordele omfatter højtemperaturmodstand, stabil elektrisk isolering, øget sikkerhed og lang levetid under konstant termisk belastning.
Modstandsboksen vedtager en højstrøms kobberskinneterminalstruktur designet til pålidelig forbindelse i højeffektapplikationer. Ledningsdesignet med flere kredsløb hjælper med at organisere kabelforbindelser, reducere varmeudviklingen og forbedre den elektriske stabilitet.
De vigtigste fordele omfatter høj strømføringsevne, bekvem installation, stabil elektrisk forbindelse og egnethed til store strømsystemer.
Valgfrie konfigurationer omfatter temperaturbeskyttelsesafbrydere og aksiale køleventilatorer. Temperaturkontakten giver yderligere sikkerhed ved at afbryde kredsløbet, når der opstår unormale temperaturforhold, mens tvungen luftkøling hjælper med at reducere temperaturstigningen og forbedre den kontinuerlige drift i lukkede installationer.
| Elektrisk ydeevne | Testbetingelser | Præstation |
|---|---|---|
| Dielektrisk styrke | 2500VAC/50Hz/60S | Lækstrøm ≤10mA |
| Isoleringsmodstand | 1000VDC | Isolationsmodstand ≥100MΩ |
| Kortvarig overbelastning | 10 gange nominel effekt for 5S | Ingen synlige skader |
| Langsigtet belastningstid | Cyklisk drift (Afladning 10S, Interval 90S) | Mere end 9000 timer |
| Steady-State fugtig varme | 40℃±2/90%-95%RH/100 timer | △R≤±（1%R+0,05Ω） |
| Hurtig temperaturændring | -55 ℃, 55 ℃, 155 ℃ hver i 15 minutter, 5 cyklusser | △R≤±（2%R+0,05Ω） |
| Varmemodstand | 350 ℃/2t | Ingen tydelig misfarvning eller beskadigelse |
| Temperaturkoefficient | Sammenligning mellem nominel belastningsmodstand og statisk modstand | Mindre end 300 ppm/℃ |
| Flammehæmning | 10 gange nominel effekt i 5 minutter | Rødt skær men ingen flamme |
| Mekanisk ydeevne | Testbetingelser | Præstation |
|---|---|---|
| Terminal styrke | 45N/30S | Ingen løsner eller synlige skader |
| Vibrationsmodstand | 5-200Hz, 1g, 98m/S² | Ingen synlige strukturelle skader |
| Varmebestandighed ved lodning | Blyterminal nedsænket i 350±5℃ loddemiddel til 3S | △R≤±（1%R+0.05Ω） Ingen synlig ydre skade, tydelig markering |
| Loddebarhed | Terminal nedsænket i 235±5℃ loddemiddel til 5S | Loddedækning på terminaloverfladen ≥95 % |
Det er vigtigt at vælge en passende bremsemodstandsløsning for at forbedre systemets stabilitet, sikkerhed og vedligeholdelseseffektivitet. Sammenlignet med individuelle modstande i aluminium, rørformede modstande eller selvstændige modstandselementer, giver DUFEW et mere integreret design med forbedret beskyttelse, termisk styring og lettere installation til industrielle strømapplikationer.
| Sammenligningsdimension | Korrugeret modstandsboks | Traditionelt enkelt aluminiumshus / rørformet / uafhængig modstand |
|---|---|---|
| Krafthåndteringsevne | Flere korrugerede modstandselementer kan kombineres gennem serie- og parallelle kredsløb, hvilket giver et enkelt kabinet mulighed for at opnå op til 30KW strømkapacitet, samtidig med at det giver ensartet beskyttelse og forbindelsesstyring. | Individuelle modstande har normalt begrænset effektkapacitet. Flere enheder kræver yderligere kombination, ledninger og beskyttelsesstrukturer, hvilket øger installationens kompleksitet. |
| Højfrekvent ydeevne | Den bølgede legeringsstrimmelstruktur giver lavinduktansegenskaber, der hjælper med at reducere spændingsspidser, elektromagnetisk interferens og ustabilitet under højfrekvente bremseoperationer. | Traditionelle modstandsstrukturer kan generere højere parasitisk induktans, hvilket kan påvirke ydeevnen i applikationer med hurtige koblings- eller pulsbremsningsforhold. |
| Beskyttelse og sikkerhed | Det integrerede metalkabinet beskytter interne varmeelementer mod støv, fugt og utilsigtet kontakt. Beskyttelseskvaliteter kan tilpasses efter applikationskrav. | Udsatte modstandselementer giver begrænset miljøbeskyttelse og kan kræve yderligere sikkerhedsdæksler eller beskyttelseskomponenter. |
| Termisk styring | Den interne luftstrømsstruktur og optimerede modstandsarrangement forbedrer varmefordelingen og reducerer lokal temperaturakkumulering under kontinuerlig drift. | Flere uafhængige modstande installeret sammen kan mangle effektiv luftstrømsorganisation, hvilket øger risikoen for ujævn opvarmning og accelereret ældning. |
| Vedligeholdelseskomfort | Den modulære indvendige struktur muliggør lettere inspektion og udskiftning. Integrerede terminaler og temperaturbeskyttelseskomponenter forenkler vedligeholdelsesprocedurerne. | Separate modstandsinstallationer kræver normalt mere komplicerede ledninger og komponentudskiftningsprocesser uden centraliseret beskyttelse og overvågning. |
A: Denne løsning er velegnet, når applikationen kræver højere strømkapacitet, integreret kabinetbeskyttelse eller mere bekvem vedligeholdelse end en enkelt modstand kan give. Det er almindeligt anvendt i drivsystemer med variabel frekvens, kraner, elevatorer, valseværker og andet industrielt udstyr med hyppige bremsekrav.
A: Den indbyggede temperaturbeskyttelseskontakt overvåger driftstemperaturen kontinuerligt. Når temperaturen overstiger den forudindstillede sikkerhedsgrænse, afbryder beskyttelsesenheden kredsløbet for at reducere risikoen for overophedning og beskytte modstandssystemet.
A: Ja. Til applikationer, der involverer høj effekt, hyppige bremsecyklusser eller begrænsede ventilationsforhold, kan et valgfrit køleventilatorsystem installeres for at forbedre varmeafledningen og opretholde stabil drift.
A: Ja. De interne modstandselementer kan konfigureres i flere uafhængige grupper i henhold til applikationskrav. Dette muliggør fleksibel belastningsjustering, lettere fejlisolering og forbedret systempålidelighed.
A: Standardkonfigurationer understøtter effektmærker fra 1KW til 30KW. Til applikationer, der kræver forskellige effektniveauer, kan DUFEW udvikle skræddersyede løsninger baseret på driftsforhold og tekniske specifikationer.
A: Modstandsværdier kan tilpasses efter systemkrav. Standardmuligheder omfatter forskellige modstandsområder og tolerancer på ±3%, ±5% og ±10%, afhængigt af den elektriske anvendelse.
A: Det er meget udbredt i industrielle drev og energistyringsapplikationer, herunder drev med variabel frekvens, kraner, havnemaskineri, elevatorer, valseværker, automationsudstyr og elektriske testsystemer. Den er især velegnet til applikationer, der kræver gentagne opbremsninger, energitab og stabil termisk ydeevne.
A: Ja. DUFEW understøtter skræddersyede designs i henhold til kundens krav, herunder effektmærke, modstandsværdi, kabinetstruktur, beskyttelsesniveau, kølemetode og intern kredsløbskonfiguration. Kunder kan give applikationsdetaljer eller tekniske tegninger, og DUFEW-ingeniører vil udvikle en passende løsning baseret på faktiske driftsforhold.
