Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.
Under bremseprocessen af et variabelt frekvensdrevsystem kan motoren generere regenerativ energi, når rotationshastigheden falder. Hvis denne energi ikke kan forbruges effektivt, vil DC-busspændingen stige og kan udløse inverterbeskyttelse.

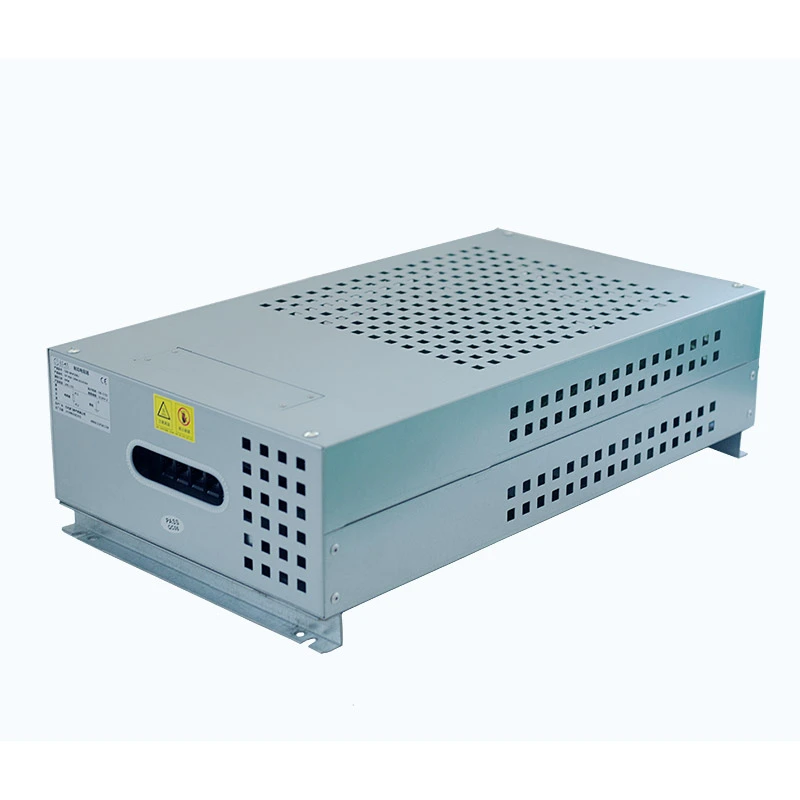

Dufew Electric Braking Resistor Box er designet til at arbejde sammen med bremseenheder for at sprede denne overskydende energi gennem modstandselementer. De indvendige korrugerede modstande er samlet i henhold til de påkrævede effekt- og modstandsværdier, mens metalindkapslingen giver mekanisk beskyttelse og forbedrer varmeafledningen.
Det integrerede design kombinerer modstandselementer, tilslutningsklemmer og temperaturbeskyttelseskomponenter i én komplet enhed, hvilket forenkler installationen og forbedrer systemets pålidelighed i industrielle applikationer.
| Parameter | Specifikation |
|---|---|
| Nominel effekt | 1kW-30kW |
| Arbejdsspænding | ≤1200V |
| Modstandsområde | 0,01Ω-1kΩ |
| Modstandstolerance | ±3 %, ±5 %, ±10 % |
| Beskyttelsesgrad | IP20 / IP23 (kan tilpasses) |
| Temperaturkoefficient | ≤300 ppm/℃ |
| Flammehæmmende kvalitet | UL94V-2 |
| Standard | GB-5792 |
De indre korrugerede modstandselementer er professionelt arrangeret og fastgjort inde i kabinettet for at give stabil elektrisk ydeevne. Det integrerede design forenkler installationen og eliminerer behovet for yderligere modstandssamling hos kunden.
Kabinettet anvender ventilationsåbninger og optimeret indvendig afstand for at forbedre luftcirkulationen. Under korte bremsecyklusser med høj effekt giver strukturen tilstrækkelig varmelagringskapacitet og hjælper med hurtigt at frigive akkumuleret varme.
En temperaturbeskyttelsesafbryder er installeret tæt på varmekomponenterne. Når den interne temperatur overstiger den forudindstillede sikkerhedsværdi, afbryder beskyttelsessystemet kredsløbet for at reducere risikoen for overophedning.
Modstandsboksen understøtter forskellige installationsmetoder, herunder gulvmontering og udstyrsplatforminstallation. Standard monteringshuller gør integration med industrielle styresystemer lettere.
- Designet til VFD-bremseapplikationer: Matcher almindelige inverterbremsesystemer for effektivt at håndtere regenerativ energi.
- Stabil overspændingsbeskyttelse: Afleder overskydende energi genereret under motordeceleration og nødstop.
- Stærk pulsoverbelastningsevne: Velegnet til hyppig acceleration, bremsning og intermitterende højeffektdrift.
- Modulær modstandskonfiguration: Understøtter tilpassede effekt- og modstandskombinationer i henhold til driftsforhold.
- Integreret beskyttelsesdesign: Inkluderer tilslutningsklemmer og temperaturbeskyttelseskomponenter for sikrere drift.
- Pålidelig industriel ydeevne: Velegnet til kraftigt udstyr, der arbejder under kontinuerlige bremsecyklusser.
Dufews bremsemodstandsløsninger er velegnede til industrielt udstyr, der kræver kontrolleret energiafledning under deceleration, stop eller dynamiske belastningsændringer. De er almindeligvis integreret i løftesystemer, materialehåndteringsudstyr, industrielt maskineri, kraftelektronik-testsystemer og vedvarende energiapplikationer.
Til elevatorer, tårnkraner, hejseværker, løfteplatforme og spil absorberer modstanden regenerativ energi, der genereres under sænkning og deceleration, og hjælper drivsystemet med at opretholde stabil drift under hyppige start-stop og belastningsskiftende cyklusser.
Bæltetransportører, stabler-reclaimere og tungt transportudstyr kræver ofte kontrolleret bremsning ved håndtering af store eller bevægelige læs. Modstandsløsningen hjælper med at sprede regenerativ energi og understøtter pålidelig deceleration ved kontinuerlige materialehåndteringsoperationer.
Valseværker, centrifuger, sprøjtestøbemaskiner, CNC-udstyr og andre motordrevne maskiner kan generere betydelig regenerativ energi under hurtige hastighedsændringer. Korrekt konfigureret bremsemodstand hjælper med at forbedre standseevnen og beskytter det tilhørende drivsystem.
Løsningen kan også integreres i belastningstestsystemer med høj effekt og ældningstestplatforme for elektrisk udstyr, hvor der kræves kontrolleret modstand for at simulere driftsbelastninger og evaluere udstyrets ydeevne under definerede forhold.
Vindkraftkonvertere, trækkraftsystemer til jernbanetransit og energistyringsudstyr kan kræve pålidelig energiafledning under bremsning, justering eller forbigående driftsforhold. Tilpassede modstandskonfigurationer kan matches til disse systemers spændings-, effekt- og driftscykluskrav.
| Ydeevne vare | Testtilstand | Krav |
|---|---|---|
| Dielektrisk styrke | 2500VAC, 50Hz/60S | Lækstrøm ≤10mA |
| Isoleringsmodstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10 gange mærkeeffekt, 5S | Ingen synlige skader |
| Lad livet | Cyklisk drift | >9000 timer |
| Test af fugtig varme | 40℃±2℃, 90%-95%RH, 100t | △R≤±(1%R+0,05Ω) |
| Temperatur cykling | -55℃/55℃/155℃ cykling | △R≤±(2%R+0,05Ω) |
| Varmemodstand | 350 ℃/2t | Ingen tydelige skader |
| Temperaturkoefficient | Nominel belastningstilstand | <300 ppm/℃ |
| Ydeevne vare | Testtilstand | Krav |
|---|---|---|
| Terminal styrke | 45N/30S | Ingen løshed eller skader |
| Vibrationsmodstand | 5-200Hz, 1g | Ingen strukturelle skader |
| Varmebestandighed ved lodning | 350±5℃, 3S | Ingen synlige skader |
| Loddebarhed | 235±5℃, 5S | Loddedækning >95 % |
Dufew leverer tilpassede bremsemodstandsløsninger i henhold til inverterspecifikationer, driftsforhold og installationskrav. Konfigurationer kan justeres for nominel effekt, modstandsværdi, spænding, kabinetdimensioner, beskyttelsesgrad, installationsstruktur, terminalarrangement og modstandselementtype.
Den samme kabinetplatform kan rumme forskellige modstandselementer, inklusive korrugerede, aluminiumshusede og rørformede typer, hvilket gør det muligt at tilpasse konfigurationen til den nødvendige effektkapacitet, termiske forhold og anvendelsesmiljø.
Dufew Electric integrerer montering af modstandselementer, fremstilling af kabinetter, elektrisk test og slutinspektion i en standardiseret produktionsproces. Hvert trin styres for at opretholde ensartet elektrisk ydeevne, mekanisk kvalitet og leveringssikkerhed til tilpassede industrielle applikationer.
Fremstillingsprocessen understøttes af et professionelt værksted for elektriske komponenter, standardiserede monteringsprocedurer, komplet ydelsestest, tilpasset produktionskapacitet og eksportstandardemballage. Disse egenskaber giver Dufew mulighed for at styre projekter fra modstandskonfiguration til færdig levering af kabinet.
Dufew vælger emballeringsmetoder i henhold til produktdimensioner, vægt og transportkrav, ved hjælp af sikker intern fiksering og beskyttende strukturer for at reducere risikoen for stød under håndtering. Emballagen er velegnet til internationale forsendelser såvel som bulkordrer og kundetilpassede industriprojekter.
| Sammenligningselement | Bremsemodstandsboks | Belastningsmodstand / Individuel modstand |
|---|---|---|
| Ansøgningsformål | Designet til inverter regenerativ bremsning og DC bus spændingsstyring | Anvendes hovedsageligt til generel belastningstest eller uafhængige applikationer |
| Energihåndtering | Optimeret til korte bremseimpulser med høj effekt | Normalt designet til kontinuerlig strømafledning |
| Systemintegration | Komplet montage med kabinet og beskyttelseskomponenter | Kræver yderligere installation og beskyttelsesdesign |
| Temperaturbeskyttelse | Indbygget temperaturovervågning og sikkerhedsbeskyttelse | Beskyttelse afhænger af eksternt systemdesign |
| Industriel tilpasningsevne | Velegnet til elevatorer, kraner og kraftige drivsystemer | Mere velegnet til standard testmiljøer |
Dufew Electric følger strenge kvalitetsstyringsprocedurer for at sikre produktets pålidelighed og konsistens.
Kvalitetskontrol omfatter:
- Indgående materialekontrol
- Overvågning af produktionsprocesser
- Test af elektrisk ydeevne
- Afsluttende produktinspektion
Certifikater og testrapporter er tilgængelige i henhold til kundens krav.
En bremsemodstand absorberer den regenerative energi, der genereres, når en motor decelererer eller stopper. Det konverterer overskydende elektrisk energi til varme, hjælper med at forhindre DC-bus overspændingsfejl og forbedrer inverterens pålidelighed.
Standardbeskyttelsesniveauet er IP20 eller IP23. Højere beskyttelsesniveauer kan tilpasses efter installationsforhold, såsom udendørs miljøer eller industriområder med støv og fugt.
Ja. Indkapslingsstrukturen kan konfigureres med forskellige modstandselementer, herunder korrugerede modstande, aluminiumsindbyggede modstande og rørformede modstande, afhængigt af den påkrævede anvendelse.
Ja. Flere enheder kan tilsluttes parallelt, når den nominelle effekt, modstandsværdi og installationsbetingelser er korrekt afstemt for at sikre afbalanceret belastningsfordeling og pålidelig varmeafledning.
Dufew kontrollerer kvaliteten gennem materialeinspektion, standardiserede fremstillingsprocesser, elektrisk test og slutinspektion for at sikre stabil produktydelse til industrielle applikationer.
