Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.
Industrielle frekvensomformere (VFD'er) er meget følsomme over for problemer med strømkvalitet, herunder spændingsudsving, elektriske overspændinger og harmonisk interferens genereret af ensretterkredsløb. Når flere drev kører på det samme strømsystem, kan overdreven harmonisk strøm og transiente forstyrrelser føre til inverterfejl, beskadigelse af DC-buskondensatoren, unormale alarmer eller uventede systemnedlukninger.

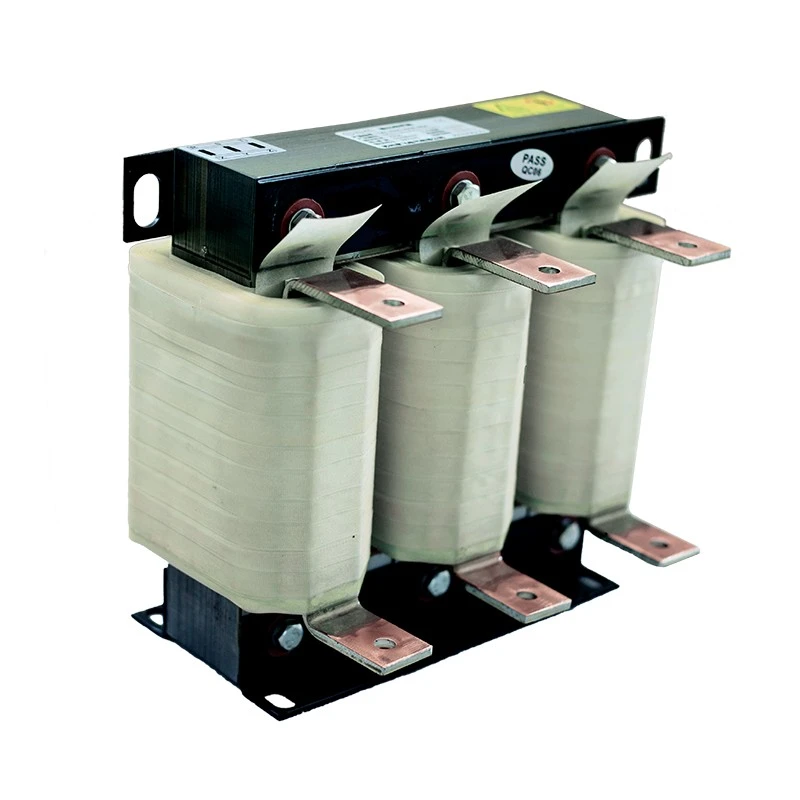

Dufew Electric Input Line Reactor-løsninger installeres i serie mellem AC-strømkilden og VFD-indgangssiden. Ved at tilføje kontrolleret impedans til strømkredsløbet begrænser reaktoren harmonisk strøm, reducerer startstrøm, forbedrer spændingsstabiliteten og forlænger levetiden for inverterkomponenter.
Reaktoren bruger koldvalsede siliciumstålkerner med lavt tab, højtemperaturisoleringsmaterialer og optimerede viklingsstrukturer for at sikre pålidelig drift under kontinuerlige industrielle forhold. Til højstrømsapplikationer er folieviklingsteknologi tilgængelig for at opnå kompakt design, forbedret varmeafledning og stabil elektrisk ydeevne.
Mange VFD-fejl skyldes dårlig strømkvalitet snarere end inverter-defekter. Installation af en indgangsledningsreaktor hjælper med at beskytte drivsystemerne mod elektriske forstyrrelser og forbedrer udstyrets overordnede pålidelighed.
Almindelige problemer løst inkluderer:
- Høj indgangsstrømstød under opstart af VFD
- Harmonisk forurening forårsaget af ensretning af dioder
- Trefaset spændingsubalance
- Hyppige inverter overspændingsalarmer
- Skader på DC-buskondensator og ensretterbro
- Interferens mellem flere VFD-systemer
Dufew Input Line Reactor reducerer harmonisk strøm genereret af VFD ensretterkredsløb og hjælper med at minimere harmonisk feedback til det industrielle strømnetværk.
Det forbedrer strømkvaliteten ved at reducere bølgeformsforvrængning, forbedre kompatibiliteten af flere VFD-systemer og give bedre beskyttelse af effektfaktorkorrektionskondensatorer og følsomt kontroludstyr.
Under opstart af VFD, acceleration eller pludselige belastningsændringer kan elektriske overspændinger og strømudsving påvirke systemets stabilitet.
Reaktoren hjælper med at reducere startstrøm, begrænser forbigående stødstrøm, beskytter inverterens ensretterkomponenter og reducerer DC-bus overspændingsrisici for forbedret systempålidelighed.
Dufew-reaktorer er fremstillet med pålidelige materialer og professionelle produktionsprocesser, herunder koldvalsede siliciumstålkerner med lavt tab, klasse F-isoleringsmaterialer, vakuumimprægneringsproces og højtemperaturhærdningsteknologi.
Kobber- eller aluminiumsviklingsmuligheder er tilgængelige for at opfylde forskellige anvendelseskrav. Den optimerede magnetiske struktur hjælper med at reducere vibrationer, støj og temperaturstigning under langvarig drift.
Som en professionel producent af industrikraftkomponenter leverer Dufew skræddersyede reaktorløsninger baseret på forskellige applikationskrav og driftsbetingelser.
Tilpasningsmuligheder omfatter:
- Nominel spænding og mærkestrøm
- Spændingsfald og VFD-effektmærke
- Installationsdimensioner og driftsmiljø
- Oprulningsmateriale
Tilgængelige strukturer inkluderer:
- IP00 åben struktur
- IP20 beskyttet kabinet
- Lodret eller vandret installation
- Kobbervikling eller aluminiumsvikling
Dufew Input Line Reactor-løsninger er meget udbredt i industrielle applikationer, der kræver forbedret strømkvalitet, inverterbeskyttelse og stabil elektrisk ydeevne.
Typiske anvendelser omfatter:
- Variable Frequency Drive (VFD) systemer og industrielle motorstyreskabe
- Servodrivsystemer, elevatorer og løfteudstyr
- Kraner og havnemaskiner, der arbejder under krævende belastningsforhold
- Valseværker, pumper og ventilatorer, der kræver pålidelig kontinuerlig drift
- Sprøjtestøbemaskiner og industrielt automationsudstyr
- Vedvarende energikonverteringssystemer med høje strømkvalitetskrav
En Input Line Reactor anbefales til applikationer med:
| Anvendelsestilstand | Henstilling |
|---|---|
| Flere VFD'er deler en strømforsyning | Anbefales |
| Strømforsyningskapacitet ≥600kVA | Anbefales |
| VFD installeret tæt på transformer med stor kapacitet | Anbefales |
| Trefaset spændingsubalance overstiger 1,8 % | Anbefales |
| Strømsystem med harmonisk interferens | Anbefales |
| Hyppigt skiftede effektfaktorkorrektionskondensatorer | Anbefales |
Dufew-modelnumre giver information om spændingsniveau, fasetype, reaktortype, spændingsfald, mærkestrøm, kernestruktur, installationsmetode og viklingsmateriale.
| Kode | Beskrivelse |
|---|---|
| CAL | AC Reactor Series |
| 4 | Spændingsniveau (2=220V, 4=380V, 6=690V) |
| 3 | Fasenummer (3=trefaset, 1=enkeltfaset) |
| 1 | Reaktortype (1=inputreaktor, 2=outputreaktor) |
| 2 | Spændingsfald (2=2%, 1=1%) |
| 0250 | Nominel strøm (0250=250A, 2500=2500A) |
| EI | Kernestruktur (EI=Three Phase Core, UI=Single Phase Core) |
| S | Installationstype (S=Lodret, W=Horizontal) |
| A | Viklemateriale (A=Aluminium, C=Kobber) |
Eksempel: CAL-4312-0250-EISA
380V trefaset indgangsledningsreaktor med 2% spændingsfald, 250A mærkestrøm, EI-kernestruktur, vertikal installation og aluminiumsvikling.
| Parameter | Specifikation |
|---|---|
| Nominel spænding | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekvens | 50Hz / 60Hz / Tilpasset frekvens tilgængelig |
| Nominel strøm | 5A - 3800A |
| Spændingsfald | 0,5 % / 1 % / 2 % / 4 % |
| Overbelastningskapacitet | 1,5 gange mærkestrøm i 60 sekunder, interval 1 time |
| Dielektrisk styrke | 3000VAC / 50Hz / 5mA / 1Min |
| Isoleringsmodstand | ≥100MΩ (1000VDC) |
| Beskyttelsesgrad | IP00 / IP20 |
| Isoleringsklasse | Klasse F (155 ℃) |
| Temperaturklasse | T40 |
| Flammevurdering | UL94V-2 |
| Støjniveau | ≤65dB (testet ved 1 meter) |
| Servicelevetid | ≥15 år |
| Standarder | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric har specialiseret sig i fremstilling af industrielle kraftkomponenter og leverer skræddersyede reaktorløsninger til globale kunder.
Vores kvalitetskontrolproces omfatter:
- ISO kvalitetsstyringssystem
- CE-certificerede produkter
- Test af elektrisk ydeevne
- Test af isolationsmodstand
- Højspændingsmodstandstest
- Test af temperaturstigning
- Støjinspektion
Hver reaktor inspiceres i henhold til kundens specifikationer før afsendelse for at sikre pålidelig ydeevne efter installation.
Industrielle reaktorer kræver professionel emballagebeskyttelse på grund af deres vægt og elektriske struktur.
Dufew tilbyder:
- Fugtsikker emballage
- Stødsikker fastgørelse inde i trækasser
- Skræddersyet emballage baseret på produktstørrelse og vægt
- Eksportstandard transportløsninger
Transportmuligheder:
| Transportmetode | Anvendelse |
|---|---|
| Søfragt | Forsendelse af store mængder og tungt industrielt udstyr |
| Luftfragt | Hasteprøver eller små reaktorer |
| Landtransport | Indenlandsk og regional levering |
En indgangsreaktor skal installeres mellem AC-strømforsyningen og VFD-indgangsterminalerne. Den er designet til at reducere harmoniske problemer på nettet, undertrykke elektriske forstyrrelser og beskytte inverterens inputkredsløb. Det bør ikke installeres mellem VFD-udgangen og motoren.
Almindelige muligheder for spændingsfald omfatter 0,5 %, 1 %, 2 % og 4 %.
Til generelle VFD-applikationer vælges almindeligvis et spændingsfald på 2 %. Systemer med alvorlig harmonisk interferens eller ustabile strømforsyningsforhold kan kræve højere impedans baseret på applikationskrav.
Det afhænger af systemets design og driftsbetingelser. I de fleste industrielle applikationer anbefales hver VFD at bruge en individuel reaktor for at opnå bedre harmonisk kontrol og beskyttelsesydelse.
Reaktoren kræver minimal vedligeholdelse. Regelmæssig inspektion bør fokusere på:
- Klemforbindelses tæthed
- Støvophobning
- Unormal støj
- Temperaturstigning
Korrekt ventilation, korrekt installation og regelmæssig inspektion hjælper med at opretholde langsigtet pålidelighed.
