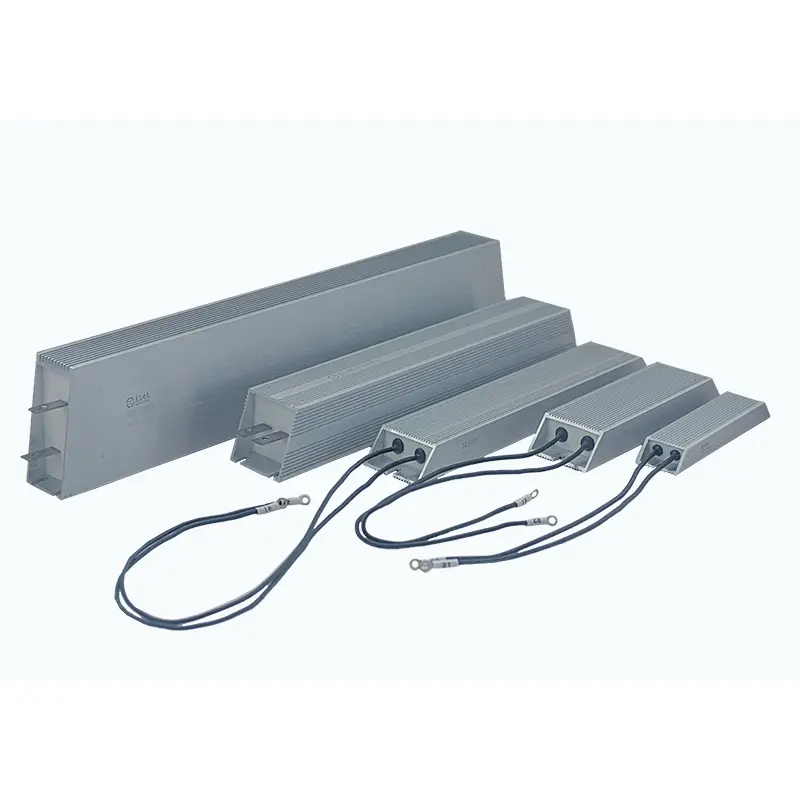

Inverter aluminium beklædt modstand

DUFEW Inverter Aluminium Clad Resistor er specielt designet til VFD-bremsesystemer (Variable Frequency Drive), servodrev og industrielle motorstyringsapplikationer, der kræver pålidelig regenerativ energiabsorption.

Under motordeceleration, løft eller hurtig standsning genererer motoren regenerativ energi, der strømmer tilbage til inverterens DC-bussen. Hvis denne energi ikke kan forbruges effektivt, kan overdreven spændingsopbygning udløse inverter-overspændingsfejl eller beskadige strømkomponenter.

DUFEW inverterbremsemodstande omdanner regenereret elektrisk energi til varmeenergi gennem en højtydende aluminiumsbeklædt modstandsstruktur, der hjælper med at opretholde en stabil inverterdrift og forbedre systemsikkerheden.

Med et holdbart aluminiumslegeringshus, højisolerende indkapslingsteknologi og optimeret termisk styringsdesign, leverer DUFEW pålidelige bremsemodstandsløsninger til industrielle automationsproducenter, inverterleverandører og udstyrsbyggere over hele verden.

Tilgængelig i 50W-6KW effektmærker, 0,01Ω-120kΩ modstandsværdier og tilpassede specifikationer for at matche forskellige inverterbremsekrav.

Designet til inverter regenerativ energikontrol

I modsætning til generelle modstande kræves inverterbremsemodstande for at modstå gentagne kortvarige højeffektenergiimpulser under bremsecyklusser.

DUFEW inverter aluminium beklædt modstand er konstrueret til at håndtere:

- Pludselig frigivelse af regenerativ energi

- Hyppige accelerations- og decelerationscyklusser

- Kortvarige overbelastningsforhold

- Krav til dynamiske bremser

Ved sikkert at sprede overskydende energi hjælper det:

- Undgå DC-bus overspænding

- Beskyt invertermoduler

- Forbedre bremserespons

- Øge udstyrets pålidelighed

Vigtige fordele

Avanceret struktur til dynamisk bremseydelse

1. Højstyrke aluminiumshusdesign

Modstandselementet er bygget med højtemperaturisoleringsmaterialer og viklet med premium nikkel-krom (Ni-Cr) eller kobber-nikkel (Cu-Ni) legeringsmodstandstråd. Efter glimmerisolering fyldes samlingen med flammehæmmende termisk forbindelse og forsegles inde i et aluminiumslegeringshus.

Denne integrerede struktur forbedrer mekanisk styrke, vibrationsmodstand, varmeoverførselseffektivitet og langsigtet driftssikkerhed i industrielle bremseapplikationer.

2. Optimeret termisk styringssystem

Den indre struktur bruger kvartsfyldning kombineret med specielle bindemidler for at forbedre varmeledningsevnen. Sammenlignet med traditionel luftisolering overfører dette design varme mere effektivt fra modstandselementet til aluminiumshuset.

Sammen med de eksterne varmeafledningsriller hjælper det termiske design med at opretholde en stabil bremseevne, forbedre temperaturbalancen og forlænge levetiden under gentagne belastningsforhold.

3. Fleksibel forbindelseskonfiguration

DUFEW understøtter forskellige tilslutningsmuligheder, herunder rustfri stålterminaler og højtemperaturledningsledninger, for at opfylde forskellige installationskrav. De integrerede monteringshuller forenkler installationen inde i inverterskabe og industrielle styresystemer.

Hvordan vælger man en inverter bremsemodstand?

Valg af den korrekte modstand kræver overvejelse af inverterparametre, bremseforhold og installationsmiljø.

Forkert modstandsvalg kan resultere i for høj bremsestrøm, utilstrækkeligt bremsemoment, overophedning eller inverterbeskyttelsesalarmer. DUFEW anbefaler at vælge passende modstandsværdier baseret på inverterspecifikationer og faktiske driftskrav.

Effekt derating kurve

Typiske applikationer

Technical Specifications

Test af elektrisk ydeevne

Inverter bremsemodstand vs generel kraftmodstand

Installationsvejledning

1. Bekræft de tekniske specifikationer

Før installationen skal du kontrollere invertermodellen, anbefalet modstandsområde, påkrævet bremsekraft og driftscyklus for at sikre, at modstanden matcher systemkravene.

2. Efterse produktets tilstand

Kontroller aluminiumshuset, terminalerne, indkapslingens tilstand og monteringsstrukturen før installation for at bekræfte, at modstanden er fri for beskadigelse og klar til drift.

3. Sørg for korrekte køleforhold

Korrekt varmeafledning er afgørende for pålidelig bremsning. Lodret installation anbefales for at forbedre luftstrømmen, mens der skal opretholdes tilstrækkelig afstand mellem modstandene. For lukkede skabe kan der være behov for yderligere tvungen ventilation afhængigt af driftsforholdene.

4. Fuldfør elektrisk tilslutning

Brug varmebestandige kabler, sørg for sikre terminalforbindelser, og hold ledningsafstanden mellem inverteren og modstanden så kort som praktisk muligt for at forbedre forbindelsens pålidelighed.

5. Udfør driftstest

Efter installationen skal du kontrollere modstandsværdien, overvåge overfladetemperaturen under drift og kontrollere bremseevnen for at sikre, at systemet fungerer korrekt.

OEM Custom Manufacturing Mulighed

DUFEW understøtter tilpassede inverterbremsemodstandsløsninger, herunder:

FAQ

Q1: Hvad gør en inverter-aluminiumbeklædt modstand?

En inverter-aluminiumbeklædt modstand absorberer regenerativ energi genereret under motorbremsning og omdanner den til varmeenergi, forhindrer DC-bus overspænding og beskytter invertersystemet.

Q2: Hvordan vælger jeg den korrekte modstandsværdi?

Modstandsværdien skal følge inverterproducentens anbefalede område. En værdi, der er for lav, kan forårsage for høj strøm, mens en værdi, der er for høj, kan reducere bremseevnen.

Q3: Kan denne modstand bruges til servodrev?

Ja. DUFEW inverter-bremsemodstande er velegnede til servosystemer, især applikationer, der kræver hurtig deceleration og gentagne bremsecyklusser.

Q4: Kan temperaturbeskyttelse tilføjes?

Ja. DUFEW understøtter tilføjelse af termiske kontakter eller temperaturbeskyttelseskomponenter til applikationer, der kræver yderligere sikkerhedsovervågning.
