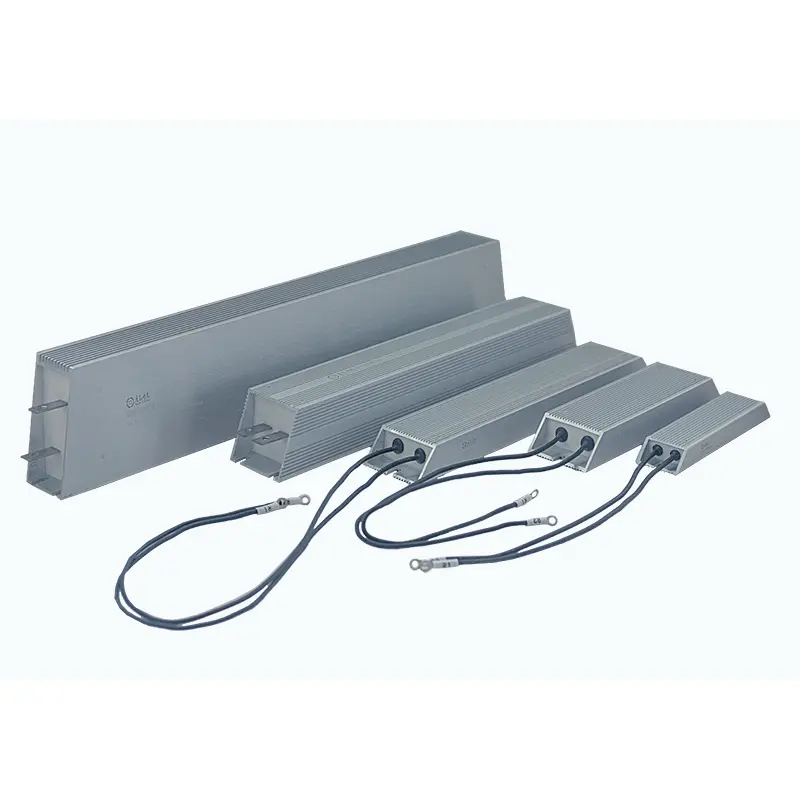

Specialformet aluminiumsbeklædt modstand

DUFEW Custom-Shaped Aluminum Clad Resistor er en konstrueret løsning udviklet til industrielt udstyr, der kræver specielle installationsdimensioner, unikke monteringsstrukturer eller tilpassede ledningsretninger.

I modsætning til standard aluminiumsbeklædte modstande med faste dimensioner, kan denne tilpassede strømmodstand fremstilles i henhold til dit faktiske udstyrslayout, inklusive husform, monteringshuller, terminalposition og ledningsudgangsretning.

Med effektmærker fra 50W til 6KW, modstandsværdier fra 0,01Ω til 120kΩ og tolerancemuligheder på ±3%, ±5% og ±10%, leverer DUFEW fleksible OEM-modstandsløsninger til automationssystemer, motorstyringsudstyr, transportsystemer og specielle industrielle applikationer.

Ved at matche modstandsdesignet til det eksisterende installationsrum kan kunder undgå redesign af kabinettet, reducere modifikationsomkostninger og forenkle udstyrsintegration.

Hvorfor vælge specialformede aluminiumsbeklædte modstande?

Standardmodstande er designet til standardudstyrslayout. Imidlertid har mange industrimaskiner, specialkøretøjer og tilpassede kontrolsystemer begrænset intern plads eller uregelmæssige monteringspositioner.

DUFEW udvikler tilpassede aluminiumsbeklædte modstande til at løse disse udfordringer.

Vigtige fordele

Effekt derating kurve

Avanceret tilpasset strukturdesign

1. Fuldt tilpasset aluminiumshus

DUFEW leverer tilpassede aluminiumshusdesign baseret på kundetegninger, installationskrav og udstyrslayoutforhold. Husstrukturen kan tilpasses til komplekse installationsmiljøer, herunder L-formede konfigurationer, forskudte strukturer, flervinklede designs, specielle udskæringsformer og tilpassede monteringsbaser.

Denne fleksible designtilgang tillader, at modstanden kan integreres direkte i kompakte udstyrsrum eller systemer med begrænsede installationsområder, hvilket reducerer yderligere modifikationsarbejde under montering.

2. Tilpasset monteringshulkonfiguration

Monteringsstrukturen kan modificeres i henhold til specifikke udstyrskrav, herunder hulafstand, forsænket dybde, monteringsøremængde og beslagsvinkler.

Ved at optimere monteringsgrænsefladen under produktionen hjælper DUFEW kunder med at undgå yderligere adaptere og opnå hurtigere og mere pålidelig installation.

3. Optimeret intern indkapslingsteknologi

Modstandselementet er fremstillet med højkvalitets legeringsmodstandstråd, der er viklet præcist på en højtemperaturisolerende kerne. Efter glimmerisolering er samlingen fyldt med kvartssand og specielle termiske bindematerialer inde i aluminiumshuset for at forbedre den generelle stabilitet.

Indkapslingsstrukturen giver:

- Forbedret varmeledningsevne sammenlignet med luftisolering

- Stabil varmeoverførselsydelse

- Forbedret elektrisk isoleringsevne

- Reduceret risiko for lokal overophedning

4. Fleksibel terminal- og ledningskonfiguration

For at imødekomme forskellige installationskrav understøtter DUFEW flere terminal- og ledningskonfigurationer, inklusive terminaler i rustfrit stål, højtemperaturledningsledninger, sideudgangsdesign og vinklede udgangsstrukturer.

Disse tilpassede tilslutningsmuligheder hjælper med at undgå interferens med omgivende komponenter og giver større fleksibilitet til systemintegration.

Produktstruktur fordele

Tekniske specifikationer

Test af elektrisk ydeevne

Typiske applikationer

Brugerdefineret fremstillingsproces

Trin 1: Kravbekræftelse

Tilpasningsprocessen begynder med en detaljeret gennemgang af kundekrav, herunder installationsdimensioner, monteringsposition, effekt, modstandsværdi og ledningsretning. Disse specifikationer hjælper med at definere de grundlæggende designkrav til modstandsstrukturen.

Trin 2: Engineering Design

Baseret på applikationskravene udvikler DUFEW-ingeniører den passende struktur ved at evaluere husdesign, varmeafledningsydelse, terminalkonfiguration og intern påfyldningsteknologi for at sikre pålidelig integration med kundens udstyr.

Trin 3: Produktion og test

Efter designbekræftelse fremstilles hver modstand gennem standardiserede produktionsprocedurer og gennemgår elektrisk og mekanisk test for at verificere ydeevne, sikkerhed og pålidelighed før forsendelse.

Specialformet aluminiumsbeklædt modstand vs standard aluminiumsmodstand

FAQ

Q1: Hvornår kræves en tilpasset aluminiumsmodstandsløsning?

En skræddersyet løsning anbefales, når udstyret har begrænset installationsplads, uregelmæssige monteringspositioner eller særlige tilslutningskrav. Det gør det muligt for modstanden at passe til eksisterende systemdesign uden større strukturelle ændringer.

Spørgsmål 2: Påvirker et tilpasset hus varmeafledning?

Nej. DUFEW bruger optimerede interne fyldnings- og termiske overførselsstrukturer for at opretholde ensartet varmefordeling og reducere risikoen for lokal overophedning under drift.

Q3: Hvilke dele kan tilpasses?

DUFEW understøtter tilpasning baseret på applikationskrav, herunder:

- Husets form

- Monteringsmål

- Nominel effekt

- Modstandsværdi

- Terminal type

- Lederretning

- Installationsstruktur

Q4: Hvad er fordelene sammenlignet med standardmodstandsmodeller?

Standardmodeller er velegnede til almindelige installationsmiljøer, mens tilpassede designs giver større fleksibilitet til udstyr med særlige pladsbegrænsninger, monteringskrav eller ledningslayout.
