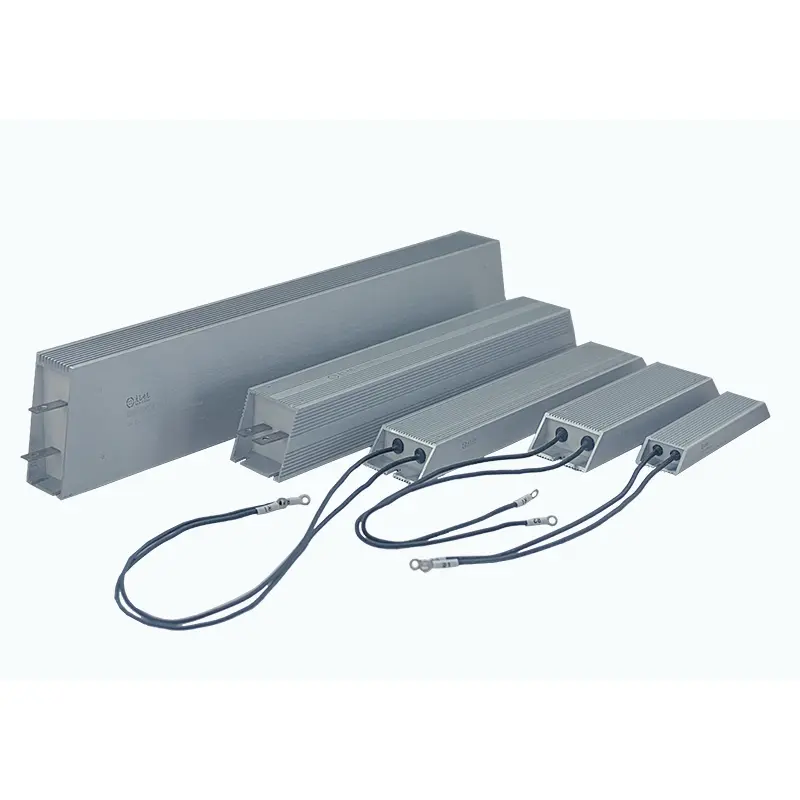

DUFEW Ultra-Thin Aluminum Clad Resistor er designet til industrielle applikationer, hvor installationspladsen er begrænset, men pålidelig strømafledning er afgørende. Med et ultratyndt aluminiumshus og en fuldstændig lukket konstruktion tilbyder den effektiv varmeafledning, fremragende miljøbeskyttelse og stabil ydeevne til dynamisk bremsning, servodrev, VFD'er, belastningsbanker og effektstyringssystemer.
Tilgængelig i effektklassificeringer fra 50W til 6kW, modstandsværdier fra 0,01Ω til 120kΩ og driftsspændinger op til 1200V, understøtter modstanden OEM- og ODM-tilpasning til at opfylde forskellige industrielle krav.
Modstanden er fremstillet med præcisionsviklet nikkel-chrom (Ni-Cr) eller konstantan modstandstråd isoleret af glimmerlag og fuldstændig indkapslet inde i et aluminiumslegeringshus ved hjælp af en flammehæmmende, højisolerende indkapslingsmasse. Denne lukkede konstruktion forbedrer varmeoverførslen, mens den beskytter modstandselementet mod støv, fugt, oxidation og vibrationer.
Dens ultratynde profil, med en minimumstykkelse på kun 6--8 mm, tillader direkte installation i kompakt elektrisk udstyr, hvor konventionelle modstande i aluminium ikke kan passe. Flere terminalstile, monteringsmuligheder og elektriske specifikationer er tilgængelige for forskellige applikationskrav.
| Modelkode | Beskrivelse |
|---|---|
| BIL | Ultratynd aluminiumsbeklædt modstand |
| 1500W | Nominel effekt |
| 27R | Nominel modstand |
| J | Modstandstolerance (J=±5%, K=±10%, H=±3%) |
| Parameter | Specifikation |
|---|---|
| Power Range | 50W--6kW |
| Driftsspænding | ≤1200V |
| Modstandsområde | 0,01Ω--120kΩ |
| Modstandstolerance | ±3 % / ±5 % / ±10 % |
| Beskyttelsesvurdering | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flammehæmmende vurdering | UL 94V-2 |
| Standard | GB/T 5792 |
At vælge den rigtige strømmodstand betyder mere end at vælge modstand og effekt. DUFEW fokuserer på at levere pålidelig termisk ydeevne, ensartet produktionskvalitet og fleksibel tilpasning til industrielle applikationer verden over.
Det ultratynde aluminiumshus med en minimumstykkelse på kun 6--8 mm gør det muligt at montere flere enheder side om side, hvilket gør det ideelt til kompakte styreskabe, servodrev og VFD-systemer.
Hver modstand er fremstillet ved hjælp af præcisionsmodstandstrådsvikling, isoleringsmaterialer af høj kvalitet, automatiserede produktionsprocesser og streng kvalitetsinspektion for at sikre ensartet elektrisk ydeevne og lang levetid.
DUFEW understøtter tilpassede modstandsværdier, effektklassificeringer, husdimensioner, terminalkonfigurationer, ledningsmuligheder, monteringsstrukturer og lavinduktansdesign i henhold til kundetegninger eller tekniske specifikationer.
Med mange års erfaring i fremstilling af industriel strømmodstande, leverer DUFEW pålidelige løsninger til producenter af automationsudstyr, systemintegratorer, distributører og OEM-kunder over hele verden.
Det kompakte kabinet af aluminiumslegering er kun 6--8 mm tykt, hvilket hjælper med at maksimere installationspladsen inde i elektriske skabe og kompakt industrielt udstyr.
En højisolerende flammehæmmende pottemasse forsegler modstandselementet fuldstændigt og giver fremragende modstandsdygtighed over for støv, fugt, vibrationer og oxidation.
Aluminiumshuset og det termisk ledende fyldmateriale overfører hurtigt varme til monteringsoverfladen eller kølepladen, hvilket forbedrer køleeffektiviteten og effekttætheden.
Tilgængelig med terminal- eller ledningsforbindelser, kan modstanden tilpasses i modstandsværdi, effekt, dimensioner og monteringsstil, så den passer til forskellige applikationer.
Med en profil så tynd som 6--8 mm passer modstanden let ind i kompakte styreskabe, servosystemer og VFD'er, hvilket tillader højere installationstæthed uden at ofre ydeevnen.
Det forseglede aluminiumshus og den flammehæmmende pottemasse beskytter effektivt det indre modstandselement mod støv, fugt, oxidation og vibrationer, hvilket forbedrer langsigtet pålidelighed.
Aluminiumskabinettet fungerer som en effektiv køleplade, der hurtigt overfører varme væk fra modstandselementet. Når den monteres på en metalplade eller ekstern køleplade, forbedres den termiske ydeevne yderligere.
Designet til at levere høj effekt i en kompakt pakke, hvilket gør den ideel til applikationer, hvor installationspladsen er begrænset, men der kræves pålidelig energiafledning.
Tilgængelig fra 0,01Ω til 120kΩ, med modstandstolerancer på ±3%, ±5% og ±10%, der dækker både lavmodstandsbremsning og højmodstandsbelastningsapplikationer.
DUFEW leverer OEM- og ODM-tjenester, herunder tilpassede dimensioner, modstandsværdier, effektklassificeringer, terminaltyper, ledninger, monteringskonfigurationer og lavinduktansdesign.
I modsætning til konventionelle modstande af åben type er den ultratynde aluminiumbeklædte modstand designet til kompakte elektriske systemer, der kræver effektiv termisk styring og pålidelig miljøbeskyttelse.
Ideel til regenerative bremsekredsløb i kompakte servosystemer, hvor installationspladsen er begrænset.
Anvendes til dynamisk bremsning, energiafledning og spændingsstabilisering i industrielle invertersystemer.
Velegnet til batteriopladnings-/afladningsudstyr, foropladningskredsløb og energiafledningsapplikationer.
Giver stabile resistive belastninger til strømforsyninger, batteritest, industrielt testudstyr og elektroniske belastningssystemer.
Udbredt i PLC-styreskabe, automationssystemer, robotteknologi, CNC-udstyr og kompakte elektriske kontrolpaneler.
| Karakteristisk | Testbetingelser | Præstation |
|---|---|---|
| Dielektrisk modstå spænding | 2500VAC / 50Hz / 60s | Lækstrøm ≤10mA |
| Isoleringsmodstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10× nominel effekt i 5s | Ingen synlige skader |
| Lad livet | Cyklisk drift (10s ON / 90s OFF) | ＞9.000 timer |
| Modstandsdygtighed over for fugtig varme | 40°C ±2°C, 90--95 % RF, 100 timer | ΔR ≤ ±(1 %R + 0,05Ω) |
| Hurtig temperaturcykling | -55°C / 55°C / 155°C, 15 min hver, 5 cyklusser | ΔR ≤ ±(2%R + 0,05Ω) |
| Varmemodstand | 350°C / 2 timer | Ingen synlig skade eller misfarvning |
| Temperaturkoefficient (TCR) | Vurderet vs. indledende modstand | ＜300 ppm/°C |
| Flammemodstand | 10× Nominel effekt i 5 min | Ingen tænding |
| Karakteristisk | Testbetingelser | Præstation |
|---|---|---|
| Terminal styrke | 45N / 30s | Ingen løsnede eller synlige skader |
| Vibrationsmodstand | 5--200Hz, 1g, 98m/s² | Ingen strukturelle skader |
| Modstandsdygtighed over for loddevarme | 350±5°C Lodde, 3s | ΔR ≤ ±(1 %R + 0,05Ω) |
| Udseende | Visuel inspektion | Ingen synlige skader, tydelig markering |
| Loddebarhed | 235±5°C Lodde, 5s | Loddedækning ≥95 % |
| Sammenligningselement | DUFEW Ultra-tynd aluminiumsbeklædt modstand | Konventionel strømmodstand |
|---|---|---|
| Design af boliger | Ultratyndt aluminiumshus med fuldt lukket indkapsling | For det meste åben eller halvlukket konstruktion |
| Installationsplads | Slank 6--8 mm profil muliggør kompakt side-by-side installation | Større huse kræver mere installationsplads |
| Miljøbeskyttelse | Bedre modstandsdygtighed over for støv, fugt, vibrationer og oxidation | Begrænset miljøbeskyttelse til barske forhold |
| Varmeafledning | Aluminiumshus understøtter direkte chassis- eller køleplademontering for forbedret køling | Er primært afhængig af naturlig luftkøling |
| Modstandsområde | Bredt område fra 0,01Ω til 120kΩ | Typisk begrænset modstandsområde afhængig af konstruktion |
| Anvendelse | Kompakt industrielt udstyr, VFD'er, servosystemer, batteriudstyr og belastningstest | Generelle applikationer til strømtab |
| Tilpasning | Understøtter tilpassede dimensioner, terminaler, ledningsledninger, effektklassificeringer og modstandsværdier | Begrænset tilpasning |
A: Dens største fordel er den ultratynde struktur med en tykkelse på kun 6--8 mm. Dette kompakte design giver effektiv strømafledning samtidig med, at installationspladsen reduceres, hvilket gør den velegnet til servodrev, VFD-systemer, batteriudstyr og industrielle styreskabe, hvor pladsen er begrænset.
A: Ja. Den flade aluminiumsbund tillader direkte montering på et metalchassis eller eksternt kølelegeme. Påføring af termisk fedt mellem kontaktfladerne kan yderligere forbedre varmeoverførselseffektiviteten og understøtte en højere kontinuerlig driftsydelse.
A: Det fuldt lukkede aluminiumshus kombineret med flammehæmmende isolerende indkapsling giver effektiv beskyttelse mod støv, fugt, vibrationer og oxidation. Sammenlignet med åbne modstandsstrukturer giver dette design bedre miljøtilpasningsevne, mens yderligere kabinetbeskyttelse kan tilføjes til udendørs eller højbeskyttelsesapplikationer.
A: Ja. DUFEW leverer OEM- og ODM-tilpasning baseret på specifikke elektriske, mekaniske og installationskrav. Brugerdefinerede muligheder omfatter modstandsværdi, effektmærkning, husdimensioner, terminal- og ledningskonfiguration, monteringsstruktur, lavinduktansdesign og andre specielle specifikationer. Kunder kan levere tegninger eller tekniske krav, og DUFEW-ingeniører vil vurdere og udvikle en passende løsning.
A: De bruges almindeligvis i applikationer, der kræver kompakt størrelse og pålidelig varmeafledning, herunder servodrevsystemer, frekvensomformere, dynamiske bremsekredsløb, batteriopladnings- og afladningsudstyr, industrielle automationssystemer, strømforsyninger, elektroniske belastningssystemer og udstyr til vedvarende energi.
DUFEW leverer OEM- og ODM-produktionstjenester til industrielle strømmodstandsapplikationer, understøtter udstyrsproducenter, distributører og systemintegratorer med skræddersyede løsninger, der dækker elektrisk ydeevne, mekanisk struktur og installationskrav.
Tilpasningsmuligheder omfatter effektmærker fra 50W til 6kW, modstandsværdier fra 0,01Ω til 120kΩ, husdimensioner, terminal- og ledningskonfigurationer, monteringsstrukturer, lavinduktansdesign, brugerdefinerede etiketter, logoer og applikationsspecifikke modifikationer.
Hvert tilpasset produkt er udviklet gennem teknisk evaluering og produktionskontrol for at sikre pålidelig termisk ydeevne, elektrisk stabilitet og langsigtet drift i industrielle miljøer.
Valg af den korrekte modstand hjælper med at maksimere systemets pålidelighed og levetid. Når du vælger en model, skal du overveje følgende faktorer:
| Udvalgt vare | Henstilling |
|---|---|
| Power Rating | Vælg i henhold til kontinuerlig eller intermitterende driftscyklus med tilstrækkelig sikkerhedsmargin. |
| Modstandsværdi | Match kravene til inverteren, servodrevet eller det elektriske kredsløb. |
| Driftsspænding | Sørg for, at den maksimale arbejdsspænding ikke overstiger produktspecifikationen. |
| Afkølingsmetode | For højere effektapplikationer skal modstanden monteres på en metalplade eller køleplade. |
| Installationsplads | Vælg dimensioner baseret på den tilgængelige skabs- eller udstyrsplads. |
| Tilslutningstype | Vælg mellem terminal- eller ledningskonfigurationer i henhold til installationskravene. |
Hvis du er usikker på, hvilken model der passer bedst til din applikation, kan DUFEWs ingeniørteam anbefale den bedst egnede løsning baseret på dine driftsforhold.
