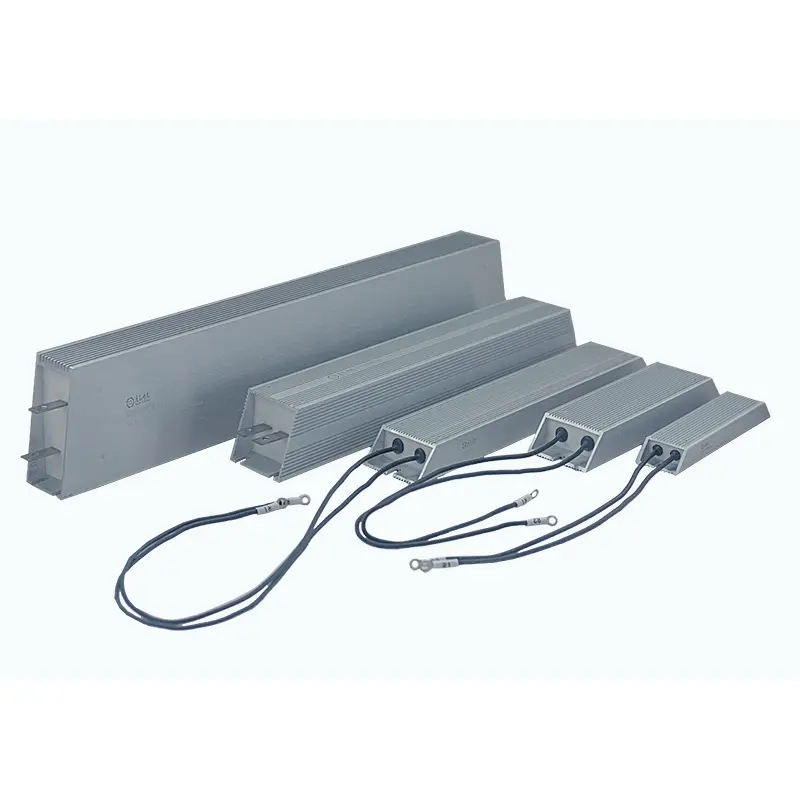

Ikke-induktiv aluminiumsbeklædt modstand

DUFEW ikke-induktiv aluminiumbeklædt modstand er specielt designet til højhastighedskoblingskredsløb, pulsstrømsystemer, inverterapplikationer og præcisions elektronisk udstyr, hvor konventionelle trådviklede modstande kan lide af parasitære induktanseffekter.

I modsætning til standard strømmodstande, der genererer yderligere induktiv reaktans under hurtige strømændringer, anvender DUFEW en avanceret Ayrton-Perry bifilar viklingsstruktur for at minimere magnetfeltkobling og opnå ultra-lav induktans ydeevne.

Ved at forbedre strømresponsen og reducere switchinginterferens hjælper denne modstand med at beskytte følsomme strømkomponenter, forbedre bølgeformstabiliteten og forbedre pålideligheden af ​​højfrekvente elektroniske systemer.

Tilgængelig fra 50W til 6KW, med modstandsværdier fra 0,01Ω til 120kΩ, leverer DUFEW skræddersyede lavinduktansmodstandsløsninger til kraftelektronikproducenter, inverterleverandører, automationsvirksomheder og industrielt udstyrsbyggere.

Designet til højhastigheds elektrisk respons

I moderne kraftelektronik fortsætter koblingsfrekvensen med at stige, mens komponenter bliver mere følsomme over for elektrisk støj og spændingsudsving.

En konventionel modstand kan introducere uønsket induktans under hurtige strømovergange, hvilket forårsager:

- Spændingsoverskridelse

- Nuværende bølgeformsforvrængning

- EMI interferens

- Halvleder stress

- Styresystem ustabilitet

DUFEW ikke-induktiv aluminiumbeklædt modstand er udviklet til at opretholde en stabil elektrisk ydeevne under hurtigt skiftende strømforhold.

Effekt derating kurve

Kerne fordele

Avanceret lavinduktansteknologi

Ayrton-Perry Bifilar Winding Princip

Den interne viklingsstruktur er nøglefaktoren, der adskiller lavinduktansmodstande fra konventionelle trådviklede designs. DUFEW anvender Ayrton-Perry's bifilære viklingsprincip ved at bruge to modstandstråde viklet i modsatte retninger for at reducere de magnetiske felter, der genereres under strømflow.

Ved at tillade magnetfelterne i de to viklinger delvist at ophæve hinanden, reducerer denne struktur betydeligt den netto magnetiske flux og minimerer parasitisk induktans, hvilket muliggør hurtigere elektrisk respons og forbedret ydeevne i højhastighedskoblingsapplikationer.

Optimeret til puls- og switching-applikationer

Højfrekvente koblingssystemer oplever ofte hurtige strømændringer, hvor parasitisk induktans kan generere uønskede spændingsspidser og påvirke kredsløbsstabiliteten. DUFEW lavinduktansmodstande er designet til at håndtere transient energi effektivt, undertrykke switching peaks, forbedre bølgeformstabiliteten og reducere stress på følsomme halvlederkomponenter.

De er særligt velegnede til:

- IGBT inverter kredsløb

- MOSFET koblingssystemer

- PWM strømomformere

- Højfrekvente elektroniske belastninger

Applikationsorienteret ydeevne

1. Inverter og motordrevbeskyttelse

Under regenerativ eller dynamisk bremsning skal overskydende energi aflades hurtigt for at opretholde systemets stabilitet. Strukturen med lav induktans forbedrer bremsereaktionen, reducerer koblingsinterferens og hjælper med at beskytte invertereffektmoduler mod forbigående elektrisk stress.

2. Skiftende strømforsyningsstabilisering

I højfrekvente strømforsyningssystemer kan parasitisk induktans påvirke koblingsbølgeformer og den samlede effektivitet. DUFEW lavinduktansmodstande giver hurtige responskarakteristika til applikationer som snubberkredsløb, strømbegrænsende kredsløb og pulsabsorptionskredsløb.

3. Præcisionsmåling og -testning

For elektroniske testsystemer påvirker modstandskomponenternes responsegenskaber direkte målenøjagtigheden. Det optimerede design med lav induktans hjælper med at opnå mere nøjagtig pulsrespons, reducere signalforvrængning og forbedre test-repeterbarheden.

Indvendig konstruktionsdesign

Tekniske specifikationer

Præstationssammenligning

Anbefalede applikationer

Mulighed for specialfremstilling

DUFEW understøtter tilpasset ikke-induktiv modstandsudvikling i henhold til applikationskrav.

Tilgængelig tilpasning:

FAQ

Q1: Hvorfor er ikke-induktive modstande nødvendige i højfrekvente kredsløb?

Fordi hurtige strømændringer kan generere parasitisk induktans i konventionelle modstande, hvilket forårsager spændingsspidser og elektrisk støj. Ikke-induktive modstande minimerer disse effekter og forbedrer kredsløbsstabiliteten.

Q2: Hvad adskiller DUFEW ikke-induktive modstande fra standard aluminiumsbeklædte modstande?

Den største forskel er den interne viklingsteknologi. DUFEW bruger Ayrton-Perry bifilar vikling til at reducere magnetfeltinteraktion, mens standardmodstande normalt bruger konventionel enkelt-retning vikling.

Q3: Er ikke-induktive modstande egnede til inverterapplikationer?

Ja. De er almindeligt anvendt i inverterbremsekredsløb, pulsabsorptionskredsløb og kraftelektroniske systemer, der kræver hurtig respons.

Q4: Kan DUFEW tilpasse lavinduktansmodstande?

Ja. DUFEW leverer OEM-tilpasning til modstandsværdi, effekt, mekaniske dimensioner, terminaler og lavinduktanskrav.
