Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.

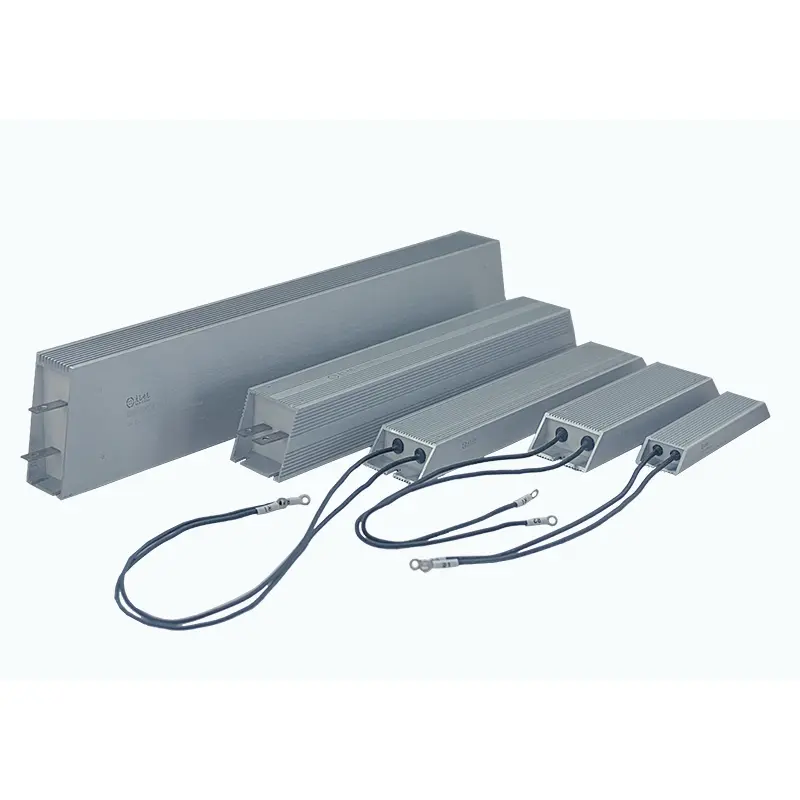

Industrielle kraftsystemer fungerer ofte under tunge belastninger, hyppige opbremsninger, vibrationer og forhøjede temperaturer. For at sikre pålidelig drift i disse krævende miljøer kombinerer DUFEW trapezformede aluminiumsbeklædte modstand et robust aluminiumskab med en optimeret intern termisk struktur, der effektivt overfører varme og samtidig beskytter modstandselementet mod støv, fugt, vibrationer og mekanisk påvirkning.
Modstandselementet er fremstillet ved hjælp af præcisionsviklet nikkel-chrom (Ni-Cr) eller Constantan legeret tråd monteret på en højtemperaturisolerende kerne. Efter elektrisk isolering med glimmerplader er samlingen fuldt indkapslet inde i et trapezformet aluminiumshus ved hjælp af en specielt formuleret blanding af højrent kvartssand og højtemperaturharpiks. Denne struktur skaber en effektiv termisk ledningsbane, der hurtigt overfører intern varme til de eksterne køleribber, mens den beskytter modstanden mod oxidation og miljøforurening.
Modstanden er designet til industriel automation og kraftigt udstyr og understøtter både rustfrit stålterminaler og højtemperaturledningsforbindelser, hvilket muliggør fleksibel installation i VFD-bremsesystemer, servodrev, motorstyreskabe, belastningsbanker, udstyr til vedvarende energi og industrielle strømdistributionssystemer.
I modsætning til konventionelle rektangulære aluminiumsmodstande er det trapezformede hus specielt konstrueret til at forbedre både køleeffektivitet og mekanisk stabilitet i industrielle miljøer.
Den trapezformede profil øger den udvendige køleflade, hvilket tillader varmen at spredes mere effektivt gennem naturlig konvektion og forbedrer den kontinuerlige driftsydelse.
Modstandselementet er fuldstændig forseglet inde i aluminiumshuset, hvilket giver fremragende modstandsdygtighed over for støv, fugt, vibrationer og oxidation, samtidig med at produktets levetid forlænges.
En bredere monteringsbase giver stærkere mekanisk støtte, hvilket reducerer bevægelse under konstante vibrationer og gør modstanden velegnet til kraner, elevatorer, værktøjsmaskiner og andet tungt udstyr.
Kvartssandfyldning overfører varme meget hurtigere end luft, hvilket tillader intern varme at nå aluminiumshuset hurtigt for forbedret køleydelse. Yderligere køleplader kan installeres, når der kræves højere kontinuerlig effekttab.
- Optimeret trapezformet hus - Større køleflade forbedrer den naturlige varmeafledning sammenlignet med konventionelle rektangulære aluminiumsmodstande.
- Fuldt indkapslet konstruktion - Komplet indkapsling beskytter mod støv, fugt, vibrationer, oxidation og mekaniske stød.
- Fremragende termisk ledningsevne - Kvartssandfyldning overfører hurtigt intern varme til aluminiumshuset, hvilket understøtter højere effekttæthed.
- Bredt modstandsområde - Tilgængelig fra 0,01Ω til 120kΩ med modstandstolerancer på ±3%, ±5% og ±10%.
- Pålidelig mekanisk styrke - Bred aluminiumsbase sikrer sikker montering af udstyr, der arbejder under konstante vibrationer.
- Fleksible tilslutningsmuligheder - Fås med klemmer i rustfrit stål eller højtemperaturledninger til forskellige installationskrav.
- Custom Manufacturing Tilgængelig - Effektmærkning, modstandsværdi, dimensioner, terminaler og monteringskonfigurationer kan tilpasses til OEM-projekter.
Den trapezformede aluminiumsbeklædte modstand er velegnet til industrielle systemer, der kræver pålidelig effektafledning, høj mekanisk styrke og langsigtet stabilitet.
Variable frekvensdrev (VFD'er), servodrev, motorbremsekredsløb og regenerative energiafledningssystemer.
Kraner, elevatorer, valseværker, minemaskiner, kompressorer og andet udstyr, der arbejder under hyppige vibrations- og bremseforhold.
Belastningsbanker, strømforsyningstestning, batteriafladningssystemer, dynamisk belastningssimulering og industrielle testbænke.
Energilagringsudstyr, fotovoltaiske invertere, vindkraftkonvertere, ladeudstyr og strømkonverteringssystemer.
Elektriske kabinetter, distributionsudstyr, automationssystemer og OEM-maskiner, der kræver kompakte, forseglede og højpålidelige strømmodstande.
Korrekt installation er afgørende for at opnå optimal termisk ydeevne og lang levetid.
Bekræft, at modstandsværdien, nominel effekt, driftsspænding og dimensioner opfylder udstyrskravene før installation.
Kontroller, at aluminiumshuset, terminalerne og monteringshullerne er fri for deformation, revner eller forsendelsesskader.
Installer modstanden fast ved hjælp af monteringshullerne på basen. Sørg for, at monteringsoverfladen er flad og stiv for at opretholde god mekanisk stabilitet.
Til mellem- og højeffektapplikationer påføres et tyndt lag termisk forbindelse mellem modstandsbunden og monteringspladen eller kølepladen for at forbedre varmeoverførslen.
Tilslut terminalerne eller ledningsledningerne sikkert, og kontroller, at alle elektriske forbindelser er tætte for at forhindre for stor kontaktmodstand.
Installer modstanden på et godt ventileret sted. Til lukkede elskabe anbefales tvungen luftkøling ved drift med høj effekt.
Mål modstandsværdien, før kredsløbet aktiveres, og overvåg driftstemperaturen under den første idriftsættelse.
Modstandselementet er præcisionsviklet ved hjælp af højkvalitets nikkel-chrom (Ni-Cr) eller Constantan legeringstråd for at give stabil elektrisk ydeevne, høj overbelastningsevne og lang levetid.
Et holdbart glimmerisoleringslag isolerer elektrisk modstandstråden fra aluminiumshuset, mens den bibeholder fremragende dielektrisk styrke under høje temperaturer.
Det indre hulrum er fyldt med højrent kvartssand og varmebestandig harpiks, hvilket skaber en effektiv termisk ledningsbane, der hurtigt overfører varme fra modstandselementet til aluminiumshuset.
Det ekstruderede aluminiums kabinet har en optimeret trapezprofil, der øger køleoverfladen og forbedrer naturlig luftkonvektion sammenlignet med konventionelle rektangulære huse.
Tilgængelig med enten rustfri stålterminaler eller højtemperaturledningsledninger for at imødekomme forskellige installations- og ledningskrav.
| Modelkode | Beskrivelse | Eksempel |
|---|---|---|
| BIL | Trapezformet aluminiumsbeklædt modstandsserie | BIL |
| 1500W | Nominel effekt | 1500W |
| 27R | Nominel modstand | 27Ω |
| J | Modstandstolerance | J = ±5 % (Valgfrit: H = ±3 %, K = ±10 %) |
| Parameter | Specifikation |
|---|---|
| Power Range | 50W--6kW |
| Driftsspænding | ≤1200V |
| Modstandsområde | 0,01Ω--120kΩ |
| Modstandstolerance | ±3 % / ±5 % / ±10 % |
| Beskyttelsesvurdering | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flammehæmmende vurdering | UL 94V-2 |
| Standard | GB/T 5792 |
| Karakteristisk | Testbetingelser | Præstation |
|---|---|---|
| Dielektrisk modstå spænding | 2500VAC / 50Hz / 60s | Lækstrøm ≤10mA |
| Isoleringsmodstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10× nominel effekt i 5 sekunder | Ingen synlige skader |
| Lad livet | Cyklisk drift (10s ON / 90s OFF) | ＞9.000 timer |
| Modstandsdygtighed over for fugtig varme | 40°C ±2°C, 90--95 % RF, 100 timer | ΔR ≤ ±(1 %R + 0,05Ω) |
| Hurtig temperaturcykling | -55°C / 55°C / 155°C, 15 minutter hver, 5 cyklusser | ΔR ≤ ±(2%R + 0,05Ω) |
| Varmemodstand | 350°C i 2 timer | Ingen synlig misfarvning eller beskadigelse |
| Temperaturkoefficient | Nominel belastning vs. kuldemodstand | ＜300 ppm/°C |
| Flammemodstand | 10× nominel effekt i 5 minutter | Ingen tænding eller åben ild |
| Karakteristisk | Testbetingelser | Præstation |
|---|---|---|
| Terminal styrke | 45N / 30s | Ingen løsnede eller synlige skader |
| Vibrationsmodstand | 5--200Hz, 1g, 98m/s² | Ingen synlige strukturelle skader |
| Modstandsdygtighed over for loddevarme | Terminaler nedsænket i 350±5°C Lodde i 3 sekunder | ΔR ≤ ±(1 %R + 0,05Ω) |
| Udseende | Visuel inspektion | Ingen synlige skader, tydelig markering |
| Loddebarhed | Terminaler nedsænket i 235±5°C Lodde i 5 sekunder | Loddedækning ≥95 % |
| Sammenligningselement | Trapezformet aluminiumsbeklædt modstand | Conventional Rectangular Aluminum Housed Resistor |
|---|---|---|
| Design af boliger | Trapezformet profil øger varmeafledningsarealet og luftstrømseffektiviteten | Standard rektangulært hus med mindre køleflade |
| Termisk styring | Kvartsfyldt konstruktion overfører varme hurtigt til aluminiumshuset for mere stabile driftstemperaturer | Varmeafledning afhænger hovedsageligt af husets overflade, hvilket resulterer i lavere termisk effektivitet |
| Monteringsstabilitet | Bred base giver fremragende mekanisk stabilitet til vibrationsudsat udstyr | Smalere base giver lavere modstand mod vibrationer |
| Miljøbeskyttelse | Fuldt forseglet konstruktion modstår støv, fugt, oxidation og mekanisk forurening | Standard tætning giver begrænset beskyttelse i barske industrielle miljøer |
| Høj modstandsevne | Modstandsværdier tilgængelige op til 120kΩ med stabil ydeevne | Høj modstandsmuligheder er generelt mere begrænsede |
A: Det trapezformede aluminiumshus øger den eksterne køleoverflade og forbedrer den naturlige luftstrøm omkring modstanden. Det giver også en bredere monteringsbase for bedre mekanisk stabilitet, hvilket gør den velegnet til tungt industrielt udstyr.
A: Ja. Den kvartsfyldte indkapsling overfører effektivt intern varme til aluminiumshuset, hvilket gør det muligt for modstanden at modstå gentagne bremsecyklusser og kortvarige overbelastninger, mens den bibeholder pålidelig ydeevne.
A: Ja. Valgfri indbyggede termoafbrydere eller temperatursensorer kan integreres efter anmodning for at give yderligere overtemperaturbeskyttelse til uovervågede eller sikkerhedskritiske applikationer.
A: Ja, forudsat at alle modstande har identiske specifikationer. Ensartet ventilation, afbalanceret ledningsføring og korrekt varmeafledning bør opretholdes for at sikre ensartet belastningsfordeling og langsigtet pålidelighed.
- Professionel Power Resistor Producent med mange års erfaring i industriel kraftelektronik.
- OEM & ODM-tilpasning til modstand, effekt, dimensioner, terminaler og monteringsmuligheder.
- Streng kvalitetskontrol med omfattende elektrisk og mekanisk test før forsendelse.
- Hurtig produktion og stabil forsyning til både standardmodeller og specialprojekter.
- Teknisk support til at hjælpe kunder med at vælge den bedst egnede modstandsløsning til deres applikation.
