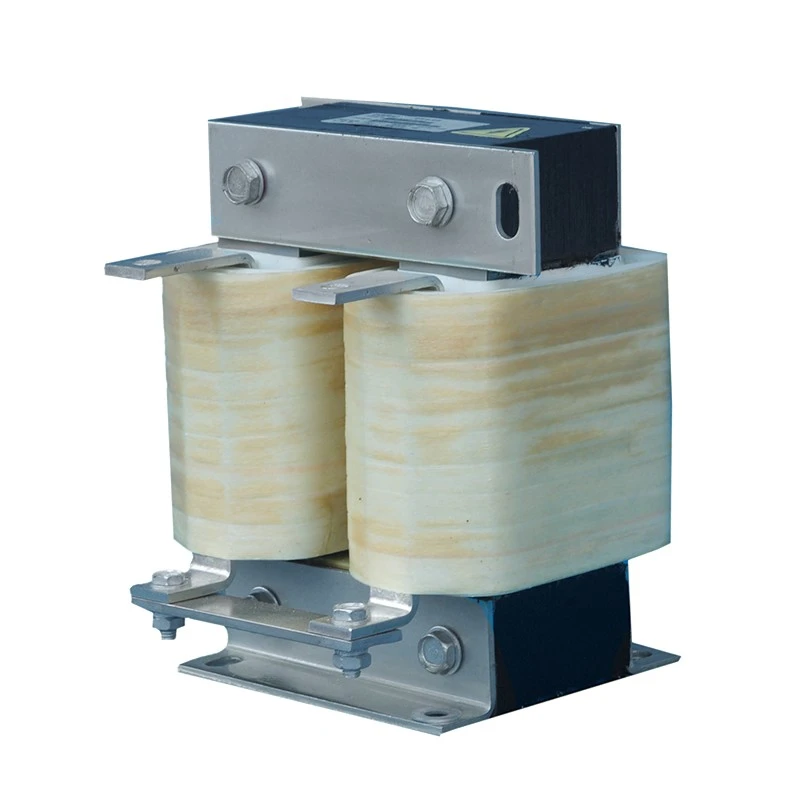

Lodret DC Link-reaktor

Den lodrette DC Link-reaktoren er installeret i det mellemliggende DC-buskredsløb i variable frekvensdrevsystemer for at forbedre DC-strømstabiliteten under kontinuerlig drift og dynamiske belastningsændringer.

I modsætning til vandrette lavprofildesigns fokuserer denne konfiguration på at reducere kabinettets bredde gennem en vertikalt arrangeret kerne og viklingsstruktur. Det smalle fodaftryk gør det muligt at installere flere drevkomponenter side om side, hvilket gør den velegnet til standard elskabe med begrænset vandret plads.

Dufew reaktorer er fremstillet med:

- Koldvalsede siliciumstålkerner med lavt tab

- DC bias-resistente segmenterede luftgab magnetiske strukturer

- Klasse F højtemperaturisoleringssystemer

- Vakuumimprægneringsbehandling

- Muligheder for vikling af kobber eller aluminium

Den optimerede vertikale struktur giver pålidelig induktansydelse, effektiv varmeafledning og fleksibel integration i industrielle kontrolsystemer.

Vigtige fordele

1. Design med smalt fodaftryk til kabinetter med begrænset bredde

Mange industrielle styreskabe kræver komponentinstallation med høj tæthed, samtidig med at de bevarer en kompakt samlet bredde. Den lodrette konfiguration reducerer vandret installationsplads, gør det muligt at arrangere drivenheder mere effektivt side om side og udnytter den tilgængelige skabsdybde og -højde bedre. Denne struktur er særligt velegnet til VFD-skabe, hvor bredden er den primære pladsbegrænsning.

2. Optimeret lodret kølesti

Den lodrette struktur følger den naturlige luftstrømsretning i mange industrielle kabinetter, og understøtter en bund-til-top ventilationsvej for mere effektiv varmefjernelse under kontinuerlig drift. Ved at reducere lokal varmeakkumulering og opretholde termisk stabilitet under nominelle belastninger hjælper designet med at sikre ensartet elektrisk ydeevne under langtidsdrift.

3. Stabil DC-busydelse under dynamiske belastninger

Under acceleration, deceleration eller drift med variabel belastning kan fluktuationer i DC-busstrømmen øge belastningen på strømkomponenterne. Reaktoren hjælper med at udjævne strømvariation og reducere virkningen af ​​rippelstrøm, hvilket understøtter mere stabil DC-busdrift, mens den hjælper med at beskytte kondensatorer og inverterkomponenter.

4. Kompakt mekanisk integration

Den lodrette struktur er optimeret til praktisk skabsinstallation med et lille vandret monteringsfodaftryk, stabil luftspaltepositionering og et kompakt terminalarrangement. Pålidelig mekanisk støtte gør det muligt for komponenten at integreres lettere i industrielt udstyr, samtidig med at begrænsninger på det overordnede kabinetlayout reduceres.

Strukturelle designfunktioner

Lodret magnetisk kernearrangement

Den vertikalt placerede magnetiske struktur reducerer den besatte skabsbredde, mens den krævede induktansydelse bibeholdes. Dens smalle installationsprofil udnytter den tilgængelige skabsplads effektivt og er velegnet til elektriske layouter med høj tæthed.

DC Bias Resistant Air-Gap Structure

Kontinuerlig jævnstrøm kan skabe magnetisk forspænding og øge risikoen for mætning. Dufew bruger en segmenteret luftgab-struktur til at opretholde stabil induktans og forbedre magnetisk linearitet, hvilket hjælper med at reducere mætningsrisiko og understøtter pålidelig kontinuerlig DC-drift.

Fleksibel viklingskonfiguration

Forskellige strømværdier kræver forskellige lederløsninger. Kobber- og aluminiumsviklinger er tilgængelige, mens folievikling kan bruges til højstrømsmodeller. Den optimerede viklingsstruktur hjælper med at kontrollere elektriske tab og forbedre varmeafledning for stabil langsigtet ydeevne.

Top Connection Configuration

Terminallayoutet er designet specifikt til vertikal kabinetintegration, hvilket muliggør praktisk forbindelse med øvre samleskinnesystemer, samtidig med at den nødvendige plads til vandret kabelføring reduceres. Dette resulterer i et renere ledningsarrangement og forenkler installationen i kompakte kontrolpaneler.

Modelnummer Forklaring

Eksempel: CDL-600-0600-EIDA

Tekniske specifikationer

Typiske applikationer

Vertikal DC Link Reactor vs Horisontal DC Link Reactor

FAQ

Spørgsmål 1: Hvilken type kabinet er egnet til Vertical DC Link Reactor?

Den er velegnet til el-skabe, hvor den vandrette plads er begrænset, men der er lodret frigang. Den smalle struktur hjælper ingeniører med at opnå kompakte interne layouts.

Q2: Hvad er hovedforskellen mellem lodrette og vandrette designs?

Den lodrette konfiguration fokuserer på at reducere skabsbredden, mens den horisontale konfiguration er udviklet til applikationer med begrænset skabshøjde.

Spørgsmål 3: Påvirker installationsretningen reaktorens ydeevne?

Den elektriske ydeevne afhænger af det magnetiske design, induktansværdi og nominel strøm. Den lodrette struktur forbedrer hovedsagelig installationsfleksibilitet og kabinetintegration.

Q4: Kan Dufew tilpasse reaktordesignet?

Ja. Dufew understøtter kundetilpassede løsninger, herunder elektriske parametre, dimensioner, monteringsstrukturer og ledermaterialer i henhold til projektets krav.

Produktionsevne og kvalitetssikring

Dufew Electric har specialiseret sig i tilpassede kraftelektronikkomponenter, herunder DC Link-reaktorer, AC-reaktorer, bremsemodstande, transformere og relaterede elektriske løsninger.

Med professionel ingeniørevne og kontrollerede fremstillingsprocesser leverer Dufew pålidelige reaktorløsninger til industriel automation, VFD-systemer og strømkonverteringsapplikationer.

Produktionskapaciteter omfatter:

- Præcisions kernebehandling

- Vikle produktion

- Luftspalte justering

- Vakuumimprægnering

- Test af elektrisk ydeevne

Hvert produkt er verificeret gennem isolationsmodstand, modstå spænding, induktans, temperaturstigning og støjtest.

Dufew opretholder løbende forbedringer i kvalitetsstyring og produktstandarder. Virksomheden leverer ISO kvalitetsstyringscertificering, CE-certificering, produkttestrapporter og tekniske dokumenter til støtte for globale industrikunder.

Emballage og levering

Dufew anvender eksportorienterede emballageløsninger for at sikre sikker transport af industrielle reaktorer.

Emballagen inkluderer:

- Fugtbeskyttelse af isoleringskomponenter

- Forstærket fastgørelse under transport

- Skræddersyede trækasser til store modeller

- Produktidentifikation og teknisk dokumentation

Hver reaktor inspiceres før afsendelse og forsynes med nødvendige dokumenter i henhold til kundens projektkrav.
