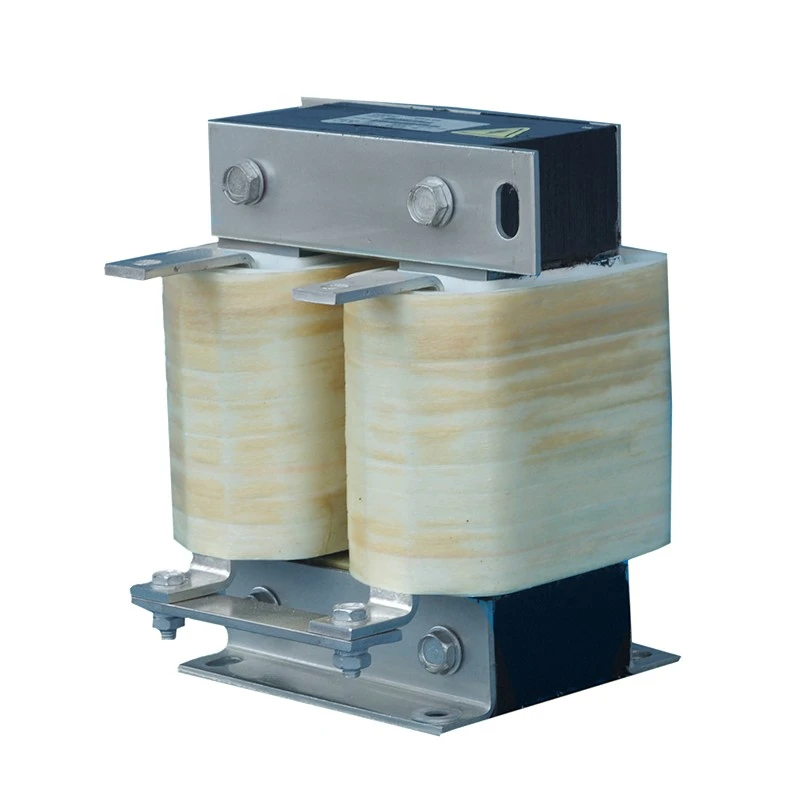

DC Link reaktor

I højeffekt VFD- og strømkonverteringssystemer konverterer ensrettertrinnet vekselstrøm til jævnstrøm, før vekselrettersektionen forsynes. Under denne konverteringsproces kan DC-busstrømmen indeholde krusningskomponenter forårsaget af ensretningskarakteristika, belastningsudsving og regenerativ drift.

Dufew Electric DC Link Reactor er installeret i serie mellem ensretter- og vekselrettersektionerne af DC-buskredsløbet. Ved at give induktiv energilagring udjævner den strømvariation, opretholder kontinuerlig jævnstrømsflow og reducerer elektrisk belastning på jævnstrømskondensatorer og effekthalvlederenheder.

I modsætning til konventionelle AC-reaktorer er den specielt designet til kontinuerlig DC-strømdrift. Den segmenterede magnetiske struktur med luftgab forbedrer DC-forspændingsmodstanden, reducerer risikoen for magnetisk mætning og opretholder en stabil induktansydelse under langsigtet industriel drift.

Dufew bruger koldvalsede siliciumstålkerner med lavt tab, klasse F isoleringssystemer, præcisionsviklingsprocesser og vakuumimprægneringsteknologi for at opnå pålidelig termisk ydeevne, isoleringsstyrke og mekanisk stabilitet.

Hvordan DC Link Reactor forbedrer systemets pålidelighed

1. Reducer DC Current Ripple og forbedre busstabiliteten

Under AC-DC-konvertering kan spændingsudsving fra ensrettertrinnet indføre rippelstrøm i DC-bussen. Reaktoren udglatter jævnstrømsbølgeformen, reducerer rippelkomponenter og forbedrer inverterens inputstabilitet, mens den hjælper med at reducere stress på DC-buskondensatorer. Dette er især fordelagtigt for drivsystemer med høj effekt, der kræver en stabil DC-energiforsyning.

2. Oprethold konstant jævnstrøm

I applikationer med svingende belastninger eller ustabile strømforhold kan overdreven strømpulsering påvirke inverterens drift. Ved at reducere strømdiskontinuitet og opretholde en mere kontinuerlig ensretterstrøm, understøtter reaktoren stabil inverteromskiftning og hjælper med at reducere unormale driftsforhold under dynamisk drift.

3. Beskyt DC-buskondensatorer og strømkomponenter

Høj bølgestrøm kan fremskynde ældning af DC-kondensatorer og øge termisk stress på strømkomponenter. Det optimerede design begrænser strømpulsering og reducerer bølgespænding på kondensatorer, hvilket hjælper med at forbedre pålideligheden af ​​DC-buskomponenter og forlænge levetiden af ​​det samlede drivsystem.

4. Forbedre inputeffektfaktorens ydeevne

Ved at udjævne jævnstrømsegenskaberne kan reaktoren forbedre konvertersystemets elektriske ydeevne. Reduceret strømforvrængning bidrager til bedre energiudnyttelse og forbedret kompatibilitet med højeffekts elektriske systemer.

Kernstrukturelle designfunktioner

Segmenteret Air-Gap Core Design for DC Bias Resistance

Kontinuerlig jævnstrøm producerer et ensrettet magnetfelt, der kan få konventionelle magnetiske kerner til at nærme sig mætning. Dufew anvender en segmenteret luftgab-kernestruktur for at reducere DC-mætningsrisikoen og samtidig bibeholde stabil induktans og effektiv strømudjævning. Dette design understøtter pålidelig drift under kontinuerlige DC-belastninger.

Lavt tab viklingsstruktur

Viklingsstrukturen er optimeret til DC-drift med høj strøm, hvilket hjælper med at reducere DC-modstandstab og temperaturstigning, samtidig med at den opretholder en stabil elektrisk ydeevne og effektiv varmestyring. Til højstrømsanvendelser kan folieviklingsstrukturer også tilvejebringes for at reducere den samlede størrelse og forbedre varmeafledningen.

Vakuum imprægnering isoleringssystem

Vakuumimprægneringsprocessen styrker isoleringssystemet og forbedrer fugtbestandighed, mekanisk styrke og vibrationsmodstand. Kombineret med det optimerede strukturelle design understøtter den pålidelig langtidsdrift, mens den opretholder lave elektromagnetiske vibrationer og støjniveauer på ≤65dB under standard testforhold.

Typiske applikationer

Anbefalede valgbetingelser

En DC Link-reaktor anbefales, når:

Tekniske specifikationer

Modelnummer Forklaring

Eksempel: CDL-600-0600-EIDA

DC Link Reactor vs AC Reactor

Produktionsevne og kvalitetssikring

Dufew Electric har specialiseret sig i fremstilling af kraftelektronikkomponenter, herunder reaktorer, bremsemodstande, transformere og tilpassede elektriske løsninger.

Dufews fremstillingsproces dækker magnetisk kernebehandling, præcisionsvikling, vakuumimprægnering, højtemperaturhærdning og elektrisk ydeevnetest. Hvert trin styres for at opretholde ensartede elektriske egenskaber og pålidelig produktkvalitet.

Kvalitetsinspektion dækker isolationsmodstand, modstå spænding, induktans, temperaturstigning og udseende. Disse tests verificerer reaktorens elektriske ydeevne, isoleringspålidelighed, termiske egenskaber og overordnede produktionskvalitet.

Til forskellige projektkrav leverer Dufew OEM-produktion og tilpasset elektrisk design sammen med ingeniørrådgivning og teknisk dokumentationssupport. Dette gør det muligt at tilpasse produktet til specifikke elektriske parametre, installationsforhold og systemapplikationer.

FAQ

Q1: Hvor er en DC Link-reaktor installeret?

En DC Link-reaktor er installeret i DC-buskredsløbet mellem ensretter- og vekselrettersektionerne i et VFD- eller strømkonverteringssystem. Det hjælper med at udjævne jævnstrømsudsving, reducere ripple-komponenter og forbedre DC-busstabiliteten.

Q2: Hvad er forskellen mellem dette produkt og en AC-reaktor?

Den største forskel er applikationskredsløbet. En AC-reaktor bruges i AC-kredsløb til at reducere harmoniske, begrænse strømpåvirkning og forbedre strømkvaliteten. Dette produkt er designet til DC-busapplikationer for at udjævne strømbølger og beskytte komponenter på DC-siden.

Q3: Hvorfor kræver dette produkt et luftgab-kernedesign?

Kontinuerlig jævnstrøm kan skabe magnetisk forspænding i kernen. Den segmenterede luftgab-struktur hjælper med at forhindre magnetisk mætning, opretholde stabil induktans og sikre pålidelig drift under DC-forhold.

Q4: Kan Dufew tilpasse specifikationer til forskellige applikationer?

Ja. Dufew leverer skræddersyede løsninger, herunder spændingsmærke, strømkapacitet, induktansværdi, viklingsmateriale, installationsstruktur og mekaniske dimensioner i henhold til forskellige systemkrav.
