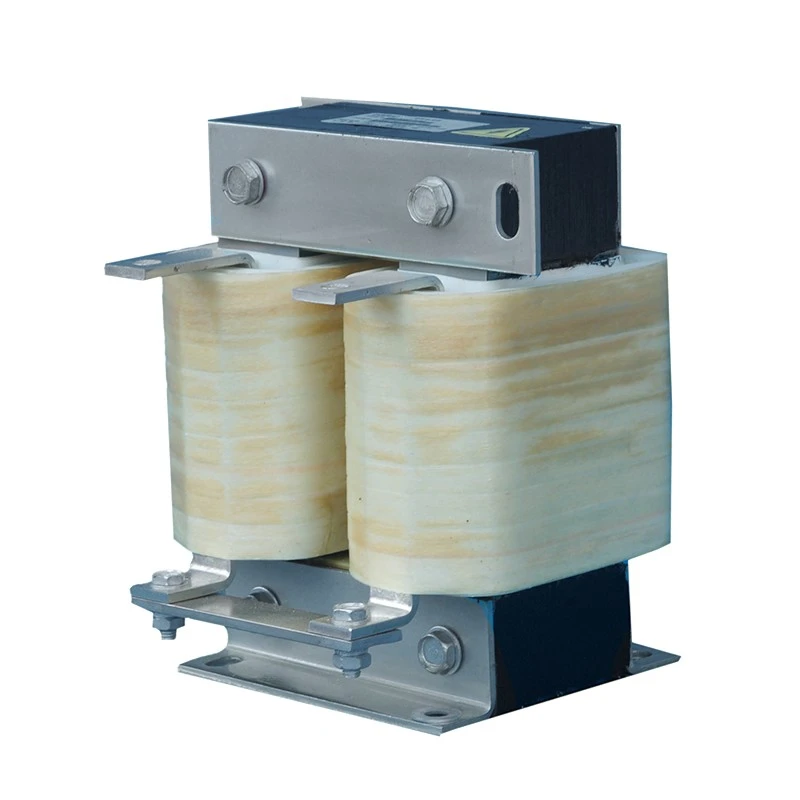

Horisontal DC Link-reaktor

I industrielle drivsystemer er DC Link-reaktorer almindeligvis installeret i det mellemliggende DC-kredsløb for at reducere strømudsving forårsaget af ensretning og belastningsændringer. Traditionelle vertikale reaktorkonstruktioner kan dog skabe installationsudfordringer i kompakte skabe, hvor den lodrette plads er begrænset.

Dufew Electric Horizontal DC Link Reactor vedtager en flad magnetisk struktur med vandret arrangeret kerne og viklingssamling. Dette design reducerer den samlede højde og bibeholder samtidig den nødvendige induktansydelse og termiske kapacitet.

Reaktoren er fremstillet med koldvalsede siliciumstållamineringer med lavt tab, højtemperaturklasse F-isoleringsmaterialer og vakuumimprægneringsteknologi. Til højstrømsapplikationer er spoleløse folievindingsstrukturer tilgængelige for at opnå kompakte dimensioner, forbedret varmeafledning og stabil kontinuerlig drift.

I modsætning til standard vertikale reaktorer fokuserer den horisontale konfiguration på mekanisk integration, luftstrømsoptimering og kabinetlayoutfleksibilitet, hvilket gør den velegnet til moderne kompakt drevudstyr.

Hvorfor vælge en horisontal DC Link-reaktor?

1. Pladsbesparende lavprofildesign til kompakte skabe

Mange industrielle styreskabe har strenge højdebegrænsninger på grund af flerlags VFD-arrangementer, maskinintegrerede elektriske kabinetter, mobile strømsystemer eller smalle DC-strømskabe. Den lave profil-konfiguration reducerer den samlede højde, mens den udnytter den tilgængelige skabsbredde bedre, hvilket muliggør lettere integration i udstyr med begrænset installationsplads. Sammenlignet med konventionelle vertikale reaktorer giver dette arrangement ingeniører større fleksibilitet, når de optimerer skabslayout uden at øge kabinetshøjden.

2. Effektiv horisontal kølestruktur

Termisk styring er kritisk for DC-reaktorer, der arbejder under konstant strøm. Det horisontale ventilationsdesign udsætter viklingerne for luftstrøm på tværs af flere overflader, mens sideventilation hjælper med at reducere varmeakkumulering, og det bredere varmeafledningsområde fremmer en mere ensartet temperaturfordeling. IP20 beskyttelsesdæksler er designet til at opretholde en effektiv luftstrøm og understøtter stabil ydeevne under langsigtet fuld belastningsdrift.

3. Stabil ydeevne under høje vibrationsforhold

Anvendelser som kraner, mobilt udstyr og industrimaskiner kræver pålidelig mekanisk stabilitet. Den bredere monteringsbase giver stærkere støtte, mens flerpunktsfiksering hjælper med at begrænse forskydning under drift. En stabil luftgab-struktur opretholder ensartet induktansydelse, og sikre terminalforbindelser hjælper med at modstå vibrationer i krævende industrielle miljøer.

4. Optimeret ledningsføring til smalle elskabe

Sideterminalarrangementet forenkler integrationen i smalle elektriske kabinetter ved at reducere lodret ledningsblokering og forkorte DC-buss ruteafstande, hvor det er relevant. Det muliggør også et renere arrangement af positive og negative kabler, hvilket hjælper ingeniører med at opnå et mere kompakt og organiseret elektrisk layout.

Modelnummer Forklaring

Eksempel: CDL-600-0600-EIDA

Tekniske specifikationer

Vigtige strukturelle fordele

1. Lavprofildesign til højdebegrænsede VFD-skabe

Den vandrette kerne og viklingsarrangement reducerer den samlede installationshøjde betydeligt sammenlignet med konventionelle vertikale DC-reaktorer.

Dette design hjælper:

- Passer ind i ultratynde VFD-skabe med begrænset lodret frigang

- Understøtt flerlags kabinetlayout uden at forstyrre de øvre komponenter

- Forbedre pladsudnyttelsen i kompakte elektriske kabinetter

- Forenkle integrationen i maskinmonterede styresystemer

Den flade struktur er særligt velegnet til smalle og aflange skabe, hvor højden er den primære monteringsbegrænsning.

2. Optimeret horisontal kølestruktur til kontinuerlig drift

Termisk styring er kritisk for DC-reaktorer, der arbejder under kontinuerlig strømbelastning.

Det vandrette design forbedrer varmeafledningen gennem:

- Bredere viklingsflader udsat for luftstrøm

- Sideventilationskanaler, der reducerer varmeakkumulering

- Mere ensartet temperaturfordeling under langvarig drift

- Kompatibel IP20-beskyttelsesdesign uden blokering af luftstrømsveje

Sammenlignet med vertikalt stablede strukturer hjælper den vandrette luftstrømsvej med at reducere lokale hot spots og forbedrer driftsstabiliteten.

3. Forstærket mekanisk struktur til højvibrationsapplikationer

Industrielt udstyr såsom mobile strømsystemer, løfteudstyr og tunge maskiner kan opleve kontinuerlige mekaniske vibrationer.

Reaktoren har en forstærket horisontal monteringsstruktur med:

- Bredere basestøtte for forbedret mekanisk stabilitet

- Flere fikseringspunkter for at reducere risikoen for forskydning

- Stabil luftspaltepositionering for at opretholde ensartet induktans

- Sikker sideklemmearrangement for at reducere kabelspænding

Dette design forbedrer pålideligheden i applikationer, der kræver langvarig drift under vibrationsforhold.

4. Pladseffektiv ledningslayout til kompakte kabinetter

Effektivt kabelarrangement er vigtigt i højdensitets-elskabe.

Den vandrette konfiguration giver:

- Sideplacerede positive og negative terminaler for lettere kabelføring

- Reduceret lodret forhindring inde i kabinettet

- Kortere og renere DC-busforbindelser

- Forbedret adskillelse mellem DC positive og negative ledningsveje

Det optimerede ledningslayout hjælper ingeniører med at opnå et renere kabinetdesign, samtidig med at installationseffektiviteten og vedligeholdelsesvenligheden forbedres.

Typiske applikationer

1. Lav-profil integrerede VFD styreskabe

Horisontal DC Link Reactor er ideel til ultratynde elektriske styreskabe, der anvendes i værktøjsmaskiner, kompakte produktionslinjer og integreret automationsudstyr, hvor lodret installationsplads er begrænset, men kabinetdybden er tilgængelig.

Den lave struktur gør det muligt for ingeniører at installere reaktoren uden at øge kabinetdimensionerne, hvilket gør den velegnet til rumfølsomt udstyrsdesign.

2. Multi-Layer Stacked Drive Cabinet Systemer

I flerlags VFD-kabinetter har hver drevsektion begrænset lodret frigang på grund af stablede komponentarrangementer.

Den vandrette struktur hjælper med at undgå interferens med øvre og nedre udstyrslag, samtidig med at den opretholder en stabil DC-busstrømydelse, hvilket gør den velegnet til kompakte drevskabe med høj komponenttæthed.

3. Køretøjsmonterede og mobile strømsystemer

Mobile generatorsæt, køretøjsmonterede strømforsyninger og bærbare drivsystemer kræver ofte kompakte elektriske kabinetter med strenge højdebegrænsninger.

Det flade design muliggør horisontal installation inde i huse med lav frihøjde, samtidig med at pålidelig drift opretholdes under vibrationer og mobile arbejdsforhold.

4. Smalle og lange lineære VFD-skabsarrangementer

Til elektriske rum eller styreskabe arrangeret i lange lineære konfigurationer, hvor skabshøjden er begrænset, men indvendig dybde er tilgængelig, giver den vandrette reaktor en praktisk installationsløsning.

Dens flade struktur muliggør en bedre udnyttelse af skabets gulvplads og forenkler det indvendige komponentarrangement.

5. Kompakte ensretterskabe til galvanisering og elektrolysesystemer

Elektropletterings- og elektrolyseudstyr bruger almindeligvis smalle DC-strømskabe, hvor samleskinneplads og installationshøjde er begrænset.

Den vandrette DC Link-reaktor kan installeres i en flad konfiguration for at stabilisere DC-strømoutput, mens den tilpasses til kompakte ensretterkabinetter.

Horisontal DC Link Reactor vs Vertical DC Link Reactor

Produktionsevne og kvalitetssikring

Dufew Electric har specialiseret sig i tilpassede kraftelektronikkomponenter, herunder DC Link-reaktorer, AC-reaktorer, bremsemodstande, transformere og relaterede elektriske løsninger.

Med erfarne ingeniørteams og kontrollerede fremstillingsprocesser leverer Dufew pålidelige reaktorprodukter til VFD-systemer, industriel automatisering og strømkonverteringsapplikationer.

Produktionskapaciteter omfatter:

- Præcisions kernebehandling og viklingsfremstilling

- Optimering af DC luftgab struktur

- Vakuumimprægnering og isoleringsbehandling

- Test af elektrisk ydeevne og pålidelighed

Hver reaktor verificeres gennem nøgleinspektioner såsom isolationsmodstand, modstå spænding, induktans, temperaturstigning og støjtest.

Dufew Electric forbedrer løbende sit kvalitetsstyringssystem og produktstandarder. Virksomheden leverer ISO kvalitetsstyringscertificering, CE-certificering, produkttestrapporter og teknisk dokumentation til støtte for globale kundeprojekter.

Dufew tilbyder OEM-produktion, tilpassede designs og teknisk support baseret på specifikke applikationskrav.

Emballage og levering

Dufew Electric anvender professionelle emballageløsninger for at beskytte reaktorydelsen under international transport.

Emballageforanstaltninger omfatter:

- Fugtsikker og isoleringsbeskyttelse

- Forstærket fastgørelse for at forhindre stødskader

- Eksportstandard trækasser til store reaktorer

- Produktetiketter og tekniske dokumenter for nem installation

Hver enhed inspiceres før afsendelse og leveres med nødvendige specifikationer, testrapporter og tilpassede emballageløsninger.

Dufew understøtter batchordrer, OEM-projekter og globale leveringskrav.

FAQ

Q1: Hvornår er denne reaktor mere egnet end et vertikalt design?

Dette design anbefales, når el-skabet har begrænset højde, men tilstrækkelig bredde eller dybde. Den flade struktur hjælper ingeniører med at integrere enheden i kompakte kabinetter og samtidig opretholde pålidelig DC-bus-ydelse.

Q2: Påvirker den vandrette struktur den elektriske ydeevne?

Nej. Elektrisk ydeevne afhænger hovedsageligt af induktansdesign, magnetisk struktur, strømstyrke og viklingsteknologi. Den horisontale konfiguration forbedrer hovedsagelig installationsfleksibilitet, køleeffektivitet og kabinetintegration.

Q3: Kan Dufew tilpasse dimensioner og elektriske parametre?

Ja. Dufew leverer skræddersyede løsninger, herunder mærkestrøm, spændingskrav, induktansværdier, dimensioner, monteringsmetode og viklingsmaterialer i henhold til kundens udstyrskrav.

Q4: Er denne reaktor velegnet til vibrationsmiljøer?

Ja. Den forstærkede monteringsstruktur og stabile luftgab-design forbedrer den mekaniske pålidelighed. Det kan anvendes i industrielt udstyr, der er udsat for kontinuerlige vibrationer, såsom mobile systemer, løfteudstyr og tungt maskineri.
