Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.

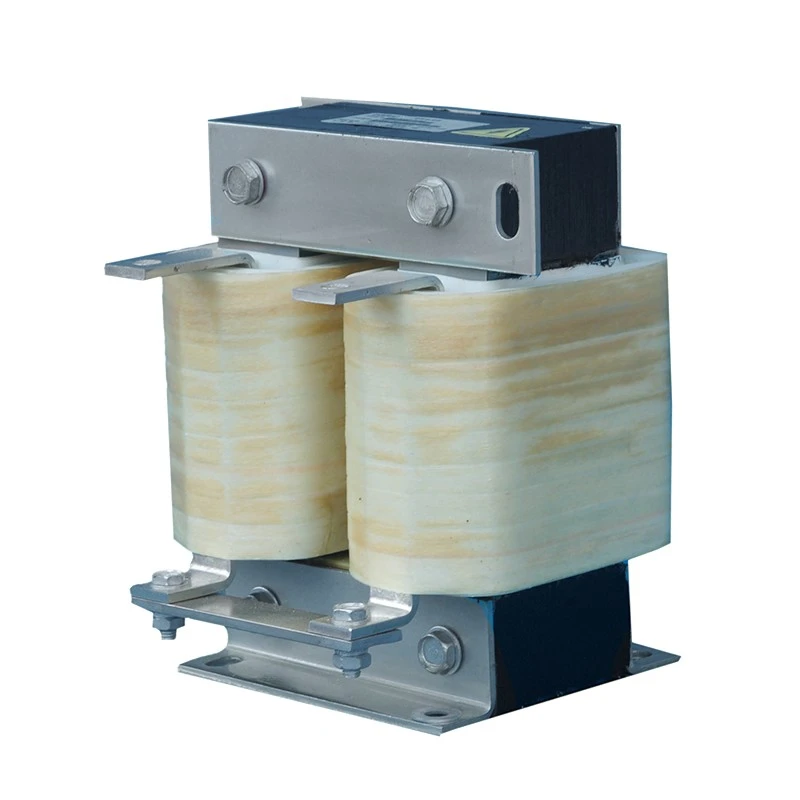

VFD DC Link-reaktoren er forbundet i serie inden for det mellemliggende DC-buskredsløb mellem ensretterbroen og invertertrinet i et VFD-system.
Under AC-til-DC-konvertering kan ensretterdrift og belastningsvariation introducere strømrippel og elektriske fluktuationer i DC-bussen. Reaktoren bruger induktive energilagringskarakteristika til at udjævne strømændringer, opretholde kontinuerlig jævnstrømsflow og forbedre stabiliteten af inverterens strømforsyning.
I modsætning til standard AC-reaktorer er DC Link-reaktorer designet til at fungere under kontinuerlige DC-strømforhold. Dufew anvender en DC bias-resistent segmenteret luftgab magnetisk struktur for at opretholde stabil induktans og reducere risikoen for magnetisk mætning.
Reaktoren har:
- Koldvalset siliciumstålkerne med lavt tab for reduceret magnetisk tab
- Segmenteret luftgab-struktur for stabil DC-drift
- Klasse F isoleringssystem for pålidelighed ved høje temperaturer
- Vakuumimprægneringsproces for mekanisk styrke og fugtbestandighed
- Kobber- eller aluminiumsviklingsmuligheder til forskellige strømkrav
Disse designfunktioner gør Dufew DC Link-reaktorer velegnede til VFD-systemer, der kræver stabil DC-bus-ydelse, lang levetid og pålidelig drift.
Ensrettertrinnet genererer naturligt krusningskomponenter i DC-strømmen. En DC Link-reaktor udglatter strømbølgeformen, reducerer rippelstrøm og hjælper med at opretholde kontinuerlig strømledning, hvilket giver et mere stabilt input til inverteren. Dette reducerer udsving i DC-strømforsyningen og understøtter ensartet motordrift.
Overdreven bølgestrøm kan øge kondensatoropvarmningen og fremskynde ældning af komponenter. Ved at reducere opladningsspændingen og den termiske belastning på DC-buskomponenter kan reaktoren hjælpe med at forlænge kondensatorens levetid, forbedre den overordnede komponentpålidelighed og reducere vedligeholdelseskravene.
Industrielt udstyr fungerer ofte under hyppige accelerationer, bremsninger og belastningsændringer. Reaktoren hjælper med at opretholde en stabil inverterdrift og reducerer den elektriske påvirkning af hurtige belastningsvariationer, samtidig med at den understøtter den pålidelige drift af effekthalvlederenheder.
Ved at forbedre DC-buskarakteristika og reducere strømforvrængning hjælper reaktoren med at optimere strømudnyttelsen og begrænse indflydelsen af harmoniske. Dette gør den velegnet til industrielle drivsystemer med høj effekt, hvor der kræves stabil elektrisk ydeevne.
Kontinuerlig jævnstrøm kan producere magnetisk forspænding og øge risikoen for kernemætning i konventionelle reaktorkonstruktioner. Dufews segmenterede luftgap-teknologi giver mere stabil induktans og forbedret magnetisk linearitet, hvilket hjælper med at reducere mætningsrisiko og opretholde pålidelig drift under kontinuerlige DC-forhold.
Viklingsstrukturen er designet til højstrøms DC-drift og kan bruge kobber- eller aluminiumledere i henhold til applikationskravene. Lavt modstandstab og kontrolleret temperaturstigning bidrager til stabil langsigtet ydeevne. Til højstrømsmodeller kan folieviklingsstrukturer også bruges til at forbedre varmeafledningen og samtidig bevare et kompakt installationsdesign.
Vakuumimprægneringsprocessen styrker isoleringssystemet og forbedrer mekanisk stabilitet, fugtbestandighed og vibrationsmodstand. Denne behandling hjælper med at opretholde pålidelig elektrisk og mekanisk ydeevne under langsigtet industriel drift.
Dufew DC Link Reactor-løsninger er meget udbredt i industrielle strømkonverterings- og motordrevsystemer.
| Anvendelse | Hovedkrav |
|---|---|
| Drevsystemer med variabel frekvens | Reducer DC-rippel og forbedre drevets pålidelighed |
| Servo drivsystemer | Forbedre DC bus stabilitet under dynamisk drift |
| Elevatorer | Understøtte hyppige accelerations- og bremsecyklusser |
| Havnekraner og løfteudstyr | Forbedre pålideligheden under tunge belastningsforhold |
| Valseværker | Reducer elektrisk stress under kontinuerlig drift |
| Sprøjtestøbemaskiner | Forbedre motorens drevstabilitet |
| Trådtræksmaskiner | Oprethold jævn kraftoverførsel |
| Tekstilmaskiner | Støtte stabil langsigtet drift |
| Test systemer | Forbedre elektrisk konsistens |
En DC Link-reaktor anbefales, når VFD-systemet oplever:
| Systemtilstand | Anbefalet formål |
|---|---|
| Hyppige jævnstrømsudsving | Reducer rippelstrøm |
| Spændingskilde VFD med kondensatorfiltrering | Beskyt DC bus kondensatorer |
| Transformatorforsyning med stor kapacitet | Forbedre kraftstabiliteten |
| Trefaset spændingsubalance | Reducer elektrisk stress |
| Hyppig acceleration og deceleration | Forbedre inverterens pålidelighed |
| Høje krav til strømkvalitet | Reducer harmonisk påvirkning |
Eksempel: CDL-600-0600-EIDA
| Kode | Beskrivelse |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Spændingsniveau (600 = 690VDC) |
| 0600 | Nominel strøm (0600 = 600A, 2500 = 2500A) |
| EI | Kernestruktur (EI = Three-phase Core, UI = Single-phase Core) |
| D | Installationsstruktur (D = Lodret installation, W = Vandret installation) |
| A | Oprulningsmateriale (A = aluminium, C = kobber) |
| Parameter | Specifikation |
|---|---|
| Produkttype | VFD DC Link Reactor |
| Installationsposition | DC-buskredsløb mellem ensretter og inverter |
| Nominel spænding | 220VAC / 380VAC / 690VAC / 1140VAC |
| Driftsfrekvens | 50Hz / 60Hz / Tilpasset op til 500Hz |
| Nominel strøm | 5A - 3800A |
| Spændingsfald | 0,5 % / 1 % / 2 % / 4 % |
| Overbelastningsevne | 1,5 gange mærkestrøm i 60 sekunder, interval 1 time |
| Dielektrisk styrke | 3000VAC / 50Hz / 5mA / 1Min |
| Isoleringsmodstand | ≥100MΩ ved 1000VDC |
| Beskyttelsesgrad | IP00 / IP20 |
| Isoleringsklasse | Klasse F (155 ℃) |
| Flammehæmmende kvalitet | UL94V-2 |
| Støjniveau | ≤65dB (testet ved 1 meter vandret afstand) |
| Servicelevetid | ≥15 år |
| Gældende standarder | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric har specialiseret sig i tilpassede kraftelektronikkomponenter, herunder DC Link-reaktorer, AC-reaktorer, bremsemodstande, transformere og relaterede elektriske løsninger.
Med professionel ingeniørevne og kontrollerede fremstillingsprocesser leverer Dufew pålidelige reaktorløsninger til VFD-systemer, industriel automatisering og strømkonverteringsapplikationer.
Dufews produktion omfatter:
- Præcisionsbehandling af siliciumstålkerne
- Fremstilling af segmenteret magnetisk struktur med luftgab
- Kobber- og aluminiumsviklingsproduktion
- Vakuumimprægneringsbehandling
- Højtemperaturhærdningsproces
- Test af elektrisk ydeevne
Hver reaktor gennemgår strenge inspektionsprocedurer, herunder:
| Inspektionsvare | Formål |
|---|---|
| Test af isolationsmodstand | Bekræft isoleringens pålidelighed |
| Dielektrisk modstå test | Bekræft den elektriske sikkerhedsydelse |
| Induktanstestning | Sørg for de nødvendige reaktoregenskaber |
| Test af temperaturstigning | Bekræft den termiske ydeevne |
| Støjtest | Styr driftsstøjniveauet |
| Udseende inspektion | Bekræft fremstillingskvalitet |
Dufew leverer skræddersyede løsninger baseret på nominel spænding, strømområde, induktans, spændingsfald, installationsstruktur, skabsplads og krav til viklingsmateriale. Designet kan tilpasses forskellige elektriske og mekaniske forhold for at sikre korrekt integration med kundens drivsystem.
Tjenester dækker OEM-fremstilling, tilpasset reaktordesign, teknisk dokumentation og applikationsteknisk support, der hjælper kunder med at løse specifikke projektkrav fra produktvalg til systemintegration.
Dufews produkter er fremstillet i overensstemmelse med anerkendte industrielle standarder og kvalitetskrav.
Gældende standarder omfatter:
| Standard | Beskrivelse |
|---|---|
| ISO 9001 | Kvalitetsstyringssystem |
| IEC289:1987 | Reaktor standard |
| GB10229-88 | Reaktorstandard (svarende til IEC289:1987) |
| JB9644-1999 | Reaktor til elektriske halvlederdrev |
| CE | Krav til produktoverholdelse |
Dufew leverer eksport-standard emballageløsninger for at sikre sikker transport og pålidelig produktydelse.
- Fugtbestandig beskyttelse
- Stødsikker fastgørelsesstruktur
- Forstærkede eksporttrækasser til store reaktorer
- Produktetiketter og tekniske dokumenter
- Optegnelser om inspektion før forsendelse
Hver enhed inspiceres før levering for at sikre, at elektriske parametre og mekaniske krav opfylder kundens specifikationer.
Dufew støtter:
- Batch produktion
- OEM projekter
- International forsendelse
- Tilpassede emballagekrav
| Sammenligningsdimension | VFD DC Link Reactor | Standard trefaset AC-reaktor |
|---|---|---|
| Installationsposition | Installeret i DC-bussektionen mellem ensretter og inverter | Installeret på AC-indgangssiden eller AC-udgangssiden af VFD-systemer |
| Magnetisk kernedesign | Segmenteret luftgab-kerne designet til jævnstrøm med AC-rippelkomponenter | Konventionel magnetisk kerne designet til symmetrisk AC magnetisk flux |
| Hovedfunktion | Jævn jævnstrømsrippel, forbedre DC-busstabiliteten, reducere stress på DC-komponenter | Reducer AC-harmoniske, begræns overspændingsstrømmen og forbedre AC-bølgeformens kvalitet |
| Driftstilstand | Fungerer under DC bias forhold og kræver mætning-resistent design | Fungerer under skiftende AC-magnetiske forhold |
| Typisk anvendelsesværdi | Beskytter DC-kondensatorer og forbedrer inverterens driftsstabilitet | Forbedrer strømkvaliteten på AC-siden og beskyttelsen på motorsiden |
En DC Link-reaktor er installeret i DC-buskredsløbet for at udjævne strømudsving og reducere bølgespænding på DC-komponenter. En AC-reaktor er installeret på AC-siden for at kontrollere input-harmoniske eller elektriske udgangsspændinger. Deres installationspositioner og designkrav er forskellige.
Det anbefales til VFD-systemer med høj effekt, betydelig jævnstrømsrippel, hyppige belastningsændringer eller applikationer, der kræver forbedret DC-busstabilitet.
Ved at begrænse bølgestrømmen og reducere udsving i ladestrømmen sænker reaktoren termisk og elektrisk belastning på DC-kondensatorer, hvilket hjælper med at forbedre deres pålidelighed og levetid.
Ja. Dufew understøtter tilpasning af nominel spænding, strømkapacitet, induktansværdi, spændingsfald, viklingsmateriale, dimensioner og installationskonfiguration i henhold til projektets krav.
Dufew Electric leverer tilpassede DC Link Reactor-løsninger til industrielle VFD-systemer, strømkonverteringsudstyr og automationsapplikationer.
Med professionel ingeniørevne, avancerede fremstillingsprocesser og streng kvalitetskontrol hjælper Dufew kunder med at forbedre DC-busstabiliteten, reducere elektrisk stress og opnå pålidelig langtidsdrift.
Kontakt Dufew Electric for tilpasset reaktordesign, OEM-samarbejde og projektstøtte.
