Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.

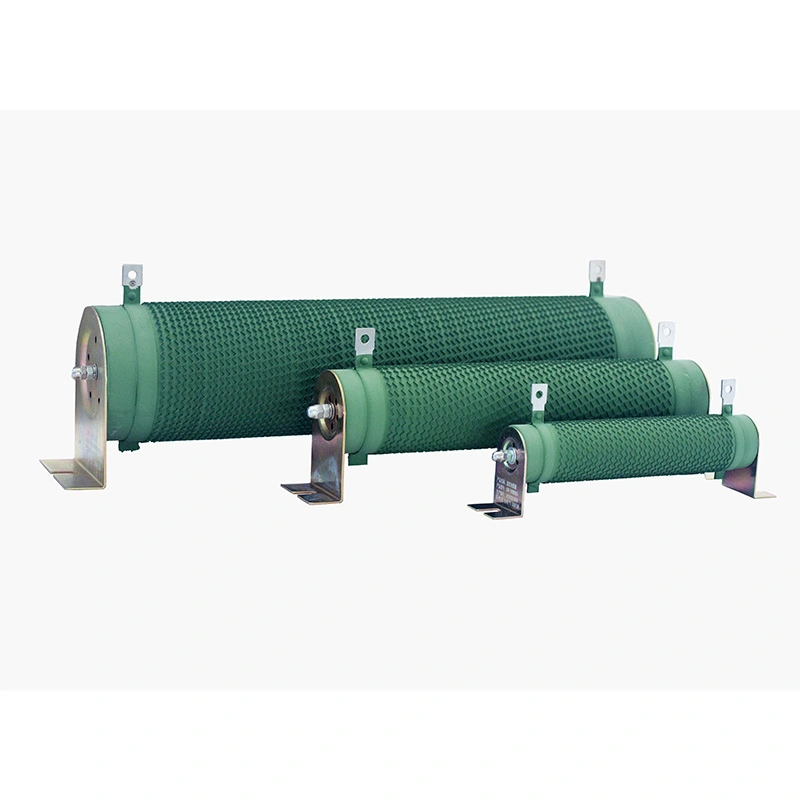

DUFEW CRR-seriens ikke-induktive korrugerede modstand er en højeffekts passiv energiafledningsmodstand, der er specielt optimeret til mellem- og højfrekvente pulskredsløb. Produktet har en unik, lodret, bølget fladt bånd, ikke-induktiv viklingsstruktur, og tilbyder effekt fra 50W til 10kW, modstandsværdier fra 0,01Ω til 1kΩ, tre modstandstolerancemuligheder og en maksimal driftsspænding på 1200V.
Designet med fremragende pulsoverbelastningsevne og stabil termisk ydeevne, bruges den i vid udstrækning til energiafledning, strømmåling, bremsning, overspændingsundertrykkelse og belastningstest i vedvarende energisystemer, industriel automation og laboratorietestudstyr over hele verden.
| Modelkode | Mening | Beskrivelse |
| CRR | Serie | Ikke-induktiv korrugeret modstand |
| 2500W | Rated Power | 2500W |
| 54,4R | Nominel modstand | 54,4Ω |
| J | Modstandstolerance | J = ±5 % (Valgfrit: K = ±10 %, H = ±3 %) |
| Parameter | Specifikation |
| Power Range | 50W-10kW |
| Driftsspænding | ≤1200V |
| Modstandsområde | 0,01Ω–1kΩ |
| Modstandstolerance | ±3 % / ±5 % / ±10 % |
| Beskyttelsesvurdering | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flammehæmmende vurdering | UL 94V-2 |
| Overholdelsesstandard | GB/T 5792 |
Den hule kerne er fremstillet af et stykke høj-aluminiumoxidisolerende keramik og har en intern konvektionsluftkanal for effektiv varmeafledning. Den giver fremragende vibrationsmodstand og bevarer en stabil isoleringsevne ved temperaturer op til 350°C. Den keramiske struktur modstår gentagne høj- og lavtemperaturcykler uden at revne.
Det flade legeringsbånd er præcisionsstemplet i en kontinuerlig korrugeret profil, hvilket giver en usædvanlig lav temperaturmodstandskoefficient (TCR). To legeringsmaterialer er tilgængelige, der passer til forskellige applikationer: Nikkel-chrom (Ni-Cr) til kontinuerlig højeffektbremsning og energiafledning og Constantan til præcise lavstrømsregistreringskredsløb.
Endeklemmer, terminalstolper og monteringsbeslag er fremstillet af fortykket rustfrit stål med en passiveret anti-korrosionsfinish. Enheden består en 45N terminal pull-test uden at løsne sig, tilbyder fremragende modstand mod loddevarme og minimerer kontaktopvarmning forårsaget af oxidation.
Ved at bruge en dual-wire omvendt ikke-induktiv viklingsteknik kan den ækvivalente serieinduktans (ESL) typisk styres under 10nH, hvilket gør modstanden velegnet til højfrekvente switching-kredsløb, der fungerer ved frekvenser op til 100kHz.
●Ekstremt lav induktans – Den korrugerede struktur kombineret med omvendt ikke-induktiv vikling eliminerer effektivt selvinduktans, undertrykker højfrekvente oscillationer og spændingsspidser og beskytter effekthalvlederenheder.
●Fremragende varmeafledning – Det lodrette korrugerede design øger køleoverfladen, mens den keramiske kerne giver effektiv termisk ledning, hvilket muliggør højere effekttæthed og lavere temperaturstigning.
●Enestående overbelastningsevne – Tåler 10× nominel effekt i 5 sekunder uden synlige skader, hvilket gør den ideel til bremse- og overspændingsabsorbering.
●Lang levetid – Den cykliske belastningslevetid overstiger 9.000 timer (10s afladning / 90s interval), med ældningsbestandig belægning og en deformationsfri keramisk kerne.
●Miljøvenlig – Uorganisk miljøvenlig belægning producerer ingen røg, ingen giftige gasser og overholder RoHS- og UL-sikkerhedskravene.
●Fleksibel tilpasning – Modstandsværdi, effekt, dimensioner, terminalorientering og monteringsbeslag kan alle tilpasses i henhold til tegninger eller specifikationer.
Energilagringsomformere, fotovoltaiske vekselrettere, styringssystemer til vindmøllepitch, testbelastninger af batteripakning, hurtigopladning af jævnstrøm, foropladning og afladningsmodstande.
Mellem- og højfrekvente frekvensomformere, servodrev regenerativ bremsning, havnekraner, elevatorer, valseværker, trådtræksmaskiner og tekstiludstyr, energiafledningssystemer.
Højfrekvente strømbelastningsbanker, pulssignaltestbænke, strømforsyningsaldringssystemer, præcis strømføling, snubber- og dæmpningsmodstande.
CNC-trådskårne EDM-maskiner, buesvejseudstyr, sceneløfte- og belysningssystemer, centrifuger, papirmaskiner og stabler-reclaimere.
Højfrekvent strømbegrænsning, motorstartmodstande, mellemspændingskabinet overspændingsenergiabsorption.
DUFEW har specialiseret sig i forskning og udvikling og fremstilling af kraftelektroniske komponenter og leverer pålidelige produkter og integrerede løsninger til industrielle brugere, distributører og OEM-kunder.
Vi tilbyder et komplet udvalg af strømelektronikprodukter, herunder modstande, bremseenheder, reaktorer, transformere, filtre og belastningsbanksystemer, hvilket giver one-stop sourcing til forskellige applikationsbehov.
Strenge fremstillingsprocesser, moderne produktionslinjer og streng kvalitetskontrol sikrer ensartet produktydelse, lang levetid og pålidelig drift.
Tilpassede modstandsværdier, effektmærker, dimensioner, terminalkonfigurationer og monteringsmuligheder er tilgængelige for at opfylde dine specifikke tekniske krav.
Effektiv produktionsstyring og lydhør teknisk support hjælper med at forkorte gennemløbstider og giver pålidelig assistance fra produktvalg til eftersalgsservice.
| Karakteristisk | Testbetingelser | Præstation |
| Dielektrisk modstå spænding | 2500VAC / 50Hz / 60s | Lækstrøm ≤10mA |
| Isoleringsmodstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10× nominel effekt i 5s | Ingen synlige skader |
| Langsigtet belastningstid | Cyklisk drift (10s tændt / 90s slukket) | 9.000 timer |
| Steady-State fugtig varme | 40°C ±2°C, 90–95 % RF, 100 timer | ΔR ≤ ±(1 %R + 0,05Ω) |
| Hurtig temperaturændring | -55°C / 55°C / 155°C, 15 min hver, 5 cyklusser | ΔR ≤ ±(2%R + 0,05Ω) |
| Varmemodstand | 350°C / 2 timer | Ingen tydelig misfarvning eller beskadigelse |
| Temperaturkoefficient | Nominel belastningsmodstand vs. statisk modstand | <300 ppm/°C |
| Flammemodstand | 10× nominel effekt i 5 min | Glødende uden åben ild |
| Karakteristisk | Testbetingelser | Præstation |
| Terminal styrke | 45N / 30s | Ingen løshed eller synlige skader |
| Vibrationsmodstand | 5–200Hz, 1g, 98m/s² | Ingen synlige strukturelle skader |
| Modstandsdygtighed over for loddevarme | Terminaler nedsænket i 350±5°C lodde i 3 sek | ΔR ≤ ±(1 %R + 0,05Ω) |
| Loddebarhed | Terminaler nedsænket i 235±5°C lodde i 5 s | Loddedækning ≥95 % |
| Sammenligningselement | Ikke-induktiv korrugeret modstand | Konventionelle modstande (kulfilm / metalfilm / standard trådviklet) |
| Designformål | Optimeret til højfrekvent puls, VFD-bremsning og regenerativ energiafledning | Designet til generelle applikationer med lavt signal og konstant effekt |
| Parasitisk induktansundertrykkelse | Omvendt interleaved korrugeret vikling reducerer induktansen til mindre end en tiendedel af konventionelle trådviklede typer | Ingen aktiv induktansundertrykkelse; standard trådviklede designs har høj parasitisk induktans |
| Pulsrespons | Hurtig pulsrespons med minimal spænding | Noticeable inductive energy storage and voltage tailing |
| Harmonisk og spidsdæmpning | Reducerer markant harmonisk interferens og spændingsspidser | Høj induktans kan forstærke pulsspidser og signalforvrængning |
| Termisk cykling og aldring | Ensartet termisk spændingsfordeling; modstandsdrift ≤1 % under langvarig cykling | Filmafskalning og overdreven modstandsdrift under hyppige termiske cyklusser |
Q1: Påvirker det ikke-induktive design effektmærkning eller modstandsnøjagtighed?
A: Nej. Den ikke-induktive viklingsmetode ændrer kun den magnetiske feltfordeling af strømvejen. Det påvirker ikke legeringsbåndets resistivitet, varmeafledningsevne eller effektkapacitet negativt. Modstandstolerance og temperaturkoefficient forbliver den samme som standardversionen.
Q2: Hvordan kan jeg afgøre, om en ikke-induktiv version er påkrævet?
A: Hvis dit kredsløb bruger højfrekvent PWM-styring, hurtig IGBT-switching eller oplever overspændingsringning og bølgeformsforvrængning, anbefales den ikke-induktive version. Til almindelige 50/60Hz bremseapplikationer er en standard korrugeret modstand normalt tilstrækkelig.
Q3: Kan specielle modstandsværdier eller dimensioner tilpasses?
A: Ja. DUFEW giver fuld tilpasning, inklusive modstandsværdier ud over 0,01Ω–1kΩ, effektmærker, keramiske rørlængde og -diameter, terminalpositioner og monteringsbeslagskonfigurationer. Prøver kan fremstilles hurtigt baseret på tegninger eller specifikationer.
Spørgsmål 4: Hvad skal der gøres, hvis modstandsdriften overskrider toleranceområdet efter lang tids brug?
A: Langvarig højtemperaturoxidation, høj luftfugtighed og hyppige overbelastninger kan beskadige legeringsbåndet. Hvis isolationsmodstanden falder til under 100MΩ, anbefales udskiftning. Forbedring af kabinetventilation og valg af modstand med tilstrækkelig effektmargin kan forlænge levetiden betydeligt.
Uanset om du har brug for en standardmodel eller en fuldt skræddersyet løsning, står DUFEWs ingeniørteam klar til at hjælpe. Send os dine tegninger eller tekniske specifikationer for at modtage professionelle anbefalinger og et hurtigt tilbud.
Vi støtter:
✔ OEM
✔ ODM
✔ Brugerdefineret modstand
✔ Brugerdefinerede dimensioner
✔ Brugerdefinerede terminaler
✔ Små prøveordrer
Kontakt DUFEW i dag for teknisk rådgivning eller et tilbud.
