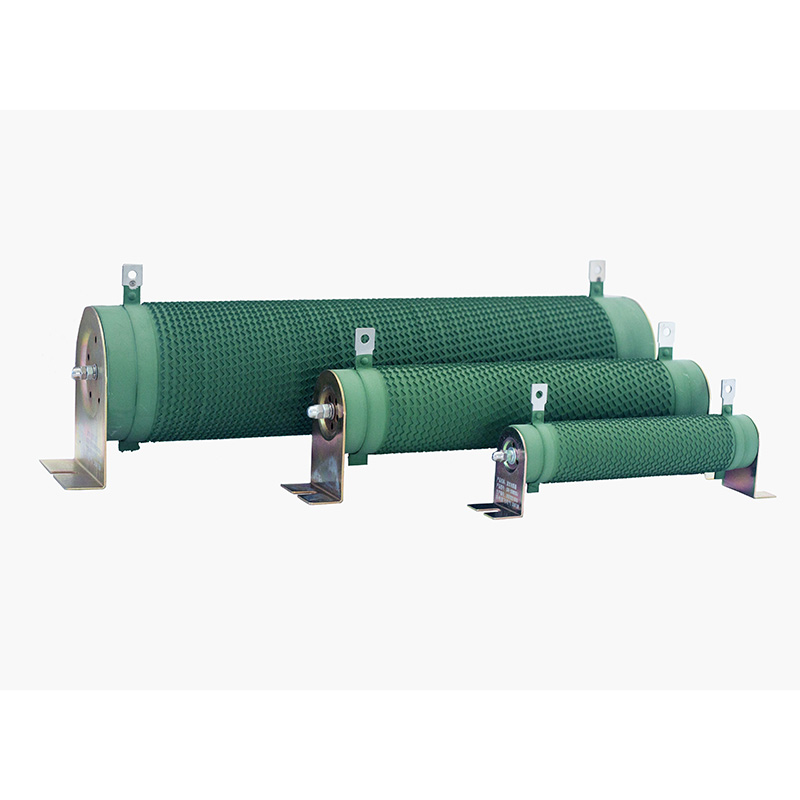

DUFEW Tubular Resistor er en højeffekt trådviklet komponent bygget med en keramisk rørstruktur, der giver elektrisk isolering og effektiv varmeoverførsel. Modstandstråde lavet af nikkel-chrom (Ni-Cr), Manganin eller Constantan-legering er viklet præcist omkring den keramiske kerne for at opnå stabil modstand, stærk overbelastningsevne og ensartet termisk ydeevne.
Det keramiske rørdesign forbedrer effekttætheden og køleeffektiviteten ved at overføre varme gennem den indre kernestruktur. Efter vikling er modstanden belagt med et højtemperatur flammehæmmende isoleringslag for at beskytte modstandstråden mod oxidation, fugt og miljøpåvirkning, hvilket hjælper med at opretholde stabil drift under industrielle forhold.
Velegnet til industrielle strømapplikationer, er denne modstand almindeligvis brugt i VFD-bremsesystemer, motorstartkredsløb, belastningstestudstyr, svejsemaskiner og andre elektriske systemer, der kræver kontrolleret energiafledning og pålidelig termisk ydeevne.
Modstanden omdanner elektrisk energi til varme gennem en modstandslegeringstråd viklet rundt om et keramisk rør. Den keramiske kerne giver isolering og hjælper samtidig med at overføre varme til det omgivende miljø for effektiv temperaturkontrol.
Med stabil ydeevne under høj strøm, kortvarig overbelastning og gentagne koblingsforhold er den velegnet til dynamisk bremsning, motorstart, strømbegrænsning, belastningssimulering, spændingsfald og energiforbrug.
| Modelkode | Mening | Beskrivelse |
|---|---|---|
| CRR | Produktserie | Rørformet modstand |
| 2500W | Nominel effekt | 2500 watt |
| 54,4R | Nominel modstand | 54,4 Ω |
| J | Modstandstolerance | J = ±5 % (Valgfrit: K = ±10 %, H = ±3 %) |
| Parameter | Specifikation |
|---|---|
| Power Range | 50W--10kW |
| Driftsspænding | ≤1200V |
| Modstandsområde | 0,01Ω--1kΩ |
| Modstandstolerance | ±3 %, ±5 %, ±10 % |
| Beskyttelsesvurdering | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flammehæmmende vurdering | UL 94V-2 |
| Overholdelsesstandard | GB/T 5792 |
Viklestrukturen påvirker direkte modstandens varmeafledningsevne, induktans og anvendelsesegnethed.
Modstandstråden er viklet i et konventionelt spiralmønster omkring det keramiske rør. Denne struktur tilbyder en enkel og økonomisk løsning til lavfrekvente effekttabsapplikationer, hvor induktans ikke er et kritisk problem.
Modstandstråden er formet til en korrugeret profil og monteret lodret på det keramiske rør. Dette design øger køleoverfladen markant, mens den reducerer parasitisk induktans, hvilket gør den ideel til VFD-bremsesystemer, pulsbelastninger og applikationer, der kræver forbedret termisk ydeevne.
Giver en permanent modstandsværdi og er velegnet til de fleste standard industrielle applikationer, der kræver stabil og vedligeholdelsesfri drift.
Modstanden kan justeres ved hjælp af en bevægelig metalklemme eller anboringsmekanisme, hvilket muliggør fleksible modstandsindstillinger til idriftsættelse af udstyr, test og applikationer med variabel belastning.
Available with multiple tapping points to provide different resistance values from a single resistor, making it suitable for complex electrical circuits and multi-stage load control.
Fremstillet af isolerende keramik af høj kvalitet, giver røret fremragende dielektrisk styrke, effektiv varmeoverførsel, høj mekanisk styrke og enestående modstand mod termisk stød under kontinuerlig industriel drift.
Tilgængelig i legeringer nikkel-chrom (Ni-Cr), Manganin og Constantan, tilbyder modstandstråden stabile elektriske egenskaber, fremragende overbelastningsevne og langsigtet modstandsstabilitet under gentagne termiske cykler.
En miljøvenlig uorganisk isolerende belægning beskytter modstandstråden mod oxidation, fugt, støv og korrosion, mens den giver pålidelig flammehæmmende ydeevne i overensstemmelse med UL94V-2 krav.
Det keramiske rør fungerer både som en isolerende støtte og et effektivt varmeafledningsmedium, hvilket gør det muligt for modstanden at levere højere effekt inden for et kompakt fodaftryk. Dette gør den ideel til industrielle applikationer, hvor installationspladsen er begrænset.
Den høje termiske ledningsevne af det keramiske rør muliggør hurtig varmeoverførsel fra modstandstråden til den omgivende luft. Den valgfrie lodrette korrugerede vikling øger køleoverfladen yderligere, forbedrer kontinuerlig belastningsydelse og reducerer driftstemperaturen.
Fremstillet med keramiske materialer af høj kvalitet og beskyttet af en højtemperatur uorganisk isolerende belægning, kan modstanden modstå driftstemperaturer op til 350°C. Glasemaljebelagte versioner er tilgængelige til applikationer, der kræver temperaturer op til 375°C.
Designet til højstrøm og kortvarige overbelastningsapplikationer giver modstanden fremragende modstand mod termisk stød og gentagen pulsbelastning. Den er velegnet til motorstart, dynamisk bremsning og belastningstest.
DUFEW tilbyder faste, justerbare, multi-terminal, lav-induktans og specialdesignede rørformede modstande til at opfylde forskellige elektriske og mekaniske krav på tværs af forskellige industrier.
Modstanden kan leveres med en række forskellige monteringsbeslag og terminalkonfigurationer, hvilket muliggør praktisk installation i elektriske kabinetter, belastningsbanker, testudstyr og industrielt maskineri.
Førsteklasses modstandslegeret tråd, en holdbar keramisk struktur og en oxidationsbestandig beskyttende belægning sikrer stabile modstandsværdier, fremragende termisk stabilitet og forlænget levetid under krævende driftsforhold.
Udbredt i svejsemaskiner, industrielle styreskabe og elektriske automationssystemer til strømbegrænsning, spændingsfald og energiafledning.
Velegnet til belastningsbanker, indbrændingstestudstyr, batteriafladningssystemer og strømforsyningsældningstest, hvor der kræves stabil strømafledning.
Anvendes i små og mellemstore VFD-bremsesystemer, motorstartkredsløb, servodrivsystemer og industrielt transmissionsudstyr, der kræver pålidelig bremsning og belastningskontrol.
Anvendes i elektrisk måleudstyr, beskyttelseskredsløb, koblingsudstyr og kontrolpaneler for at give stabil modstand og forbedre kredsløbets pålidelighed.
En ideel erstatningsløsning til vedligeholdelse af industrielt udstyr, maskinopgraderinger og OEM-fremstilling med fleksibel tilpasning tilgængelig for internationale kunder.
| Karakteristisk | Testbetingelser | Præstation |
|---|---|---|
| Dielektrisk modstå spænding | 2500VAC / 50Hz / 60s | Lækstrøm ≤10mA |
| Isoleringsmodstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10× nominel effekt i 5 sekunder | Ingen synlige skader |
| Lad livet | Cyklisk drift (10s ON / 90s OFF) | ＞9.000 timer |
| Modstandsdygtighed over for fugtig varme | 40°C ±2°C, 90--95 % RF, 100 timer | ΔR ≤ ±(1 %R + 0,05Ω) |
| Hurtig temperaturcykling | -55°C / 55°C / 155°C, 15 minutter hver, 5 cyklusser | ΔR ≤ ±(2%R + 0,05Ω) |
| Varmemodstand | 350°C i 2 timer | Ingen synlig misfarvning eller beskadigelse |
| Temperaturkoefficient (TCR) | Nominel belastning vs. indledende modstand | ＜300 ppm/°C |
| Flammemodstand | 10× nominel effekt i 5 minutter | Lyser rødt uden åben ild |
| Karakteristisk | Testbetingelser | Præstation |
|---|---|---|
| Terminal styrke | 45N / 30 sekunder | Ingen løsnede eller synlige skader |
| Vibrationsmodstand | 5--200Hz, 1g, 98m/s² | Ingen synlige strukturelle skader |
| Modstandsdygtighed over for loddevarme | Terminaler nedsænket i 350±5°C Lodde i 3 sekunder | ΔR ≤ ±(1 %R + 0,05Ω) |
| Loddebarhed | Terminaler nedsænket i 235±5°C Lodde i 5 sekunder | Loddedækning ≥95 % |
Bemærk: Alle ydelsesdata er målt under standard laboratorieforhold i overensstemmelse med GB/T 5792. Den faktiske ydeevne kan variere afhængigt af installationsforhold, omgivende temperatur og driftscyklus.
| Sammenligningselement | DUFEW Rørmodstand | Konventionel ikke-rørformet strømmodstand |
|---|---|---|
| Kernestruktur | Højstyrke keramisk rør tjener som både den isolerende støtte og varmeafledningsmediet | Støttestrukturen er primært mekanisk med relativt begrænset varmeafledningsevne |
| Effekttæthed | Højere udgangseffekt inden for samme installationsrum på grund af effektiv termisk ledning | Lavere effekttæthed på grund af strukturelle og afkølingsbegrænsninger |
| Varmeafledning | Keramisk rør giver hurtig varmeoverførsel; valgfri korrugeret vikling forbedrer køleeffektiviteten yderligere | Varmeafledning afhænger hovedsageligt af overfladeareal og er generelt mindre effektiv |
| Konfigurationsmuligheder | Fås i versioner med fast, justerbar, multiterminal og lavinduktans | For det meste fast-modstandsdesign med begrænset konfigurationsfleksibilitet |
| Mekanisk styrke | Tykvægget aluminiumoxid keramisk konstruktion giver fremragende slagfasthed og langsigtet strukturel stabilitet | Tynde keramiske eller filmbaserede strukturer er mere modtagelige for revner eller beskadigelse under transport og installation |
| Opretholdelse | Glat cylindrisk overflade minimerer støvophobning og forenkler rutinerengøring | Uregelmæssige overflader kan lettere samle støv, hvilket kræver hyppigere rengøring |
| Typiske applikationer | Dynamisk bremsning, motorstart, lastbanker, testudstyr, industriel automation, svejsemaskiner | Elektroniske kredsløb til almindelige formål og konventionelle applikationer til effektafledning |
DUFEW har specialiseret sig i design og fremstilling af industrielle strømmodstande og strømelektroniske komponenter og leverer pålidelige produkter til globale OEM'er, distributører og industrielle brugere.
Vores produktportefølje omfatter rørformede modstande, korrugerede modstande, modstande i aluminium, bremsemodstandsbanker, reaktorer, bremseenheder, transformere, filtre og belastningstestsystemer.
Hvert produkt er fremstillet under standardiserede produktionsprocesser og gennemgår omfattende elektrisk og mekanisk test før forsendelse for at sikre stabil ydeevne og ensartet kvalitet.
Vi leverer tilpassede modstandsværdier, effektklassificeringer, dimensioner, terminaltyper, viklingsstrukturer og monteringsløsninger baseret på kundetegninger eller applikationskrav.
Med moderne produktionsfaciliteter og et erfarent ingeniørteam leverer DUFEW stabil produktionskapacitet, hurtige leveringstider og professionel teknisk support gennem hele dit projekt.
A: En rørformet modstand er en type trådviklet modstand, der bruger et keramisk rør som sin isolerende kerne. Sammenlignet med flade design eller pladedesign giver den rørformede struktur bedre varmeafledning, højere effekttæthed, forbedret mekanisk styrke og større fleksibilitet til justerbare eller multi-terminal konfigurationer.
A: Ja. DUFEW leverer komplette OEM- og ODM-tilpasningstjenester, herunder modstandsværdier, effektklassificeringer, dimensioner, modstandstrådmaterialer, terminaltyper, monteringsbeslag, justerbare strukturer og multiterminalkonfigurationer baseret på dine tegninger eller applikationskrav.
A: Standardversionen har en IP00 åben konstruktion og er beregnet til installation i elskabe eller udstyr. Til høj luftfugtighed eller barske driftsmiljøer anbefaler vi at vælge en glasemaljebelagt eller specielt beskyttet version eller at bruge passende indkapsling og fugttætte foranstaltninger.
A: Udskiftningen skal matche den originale modstandsværdi, effekt, driftsspænding og installationsdimensioner. Hvis den originale model ikke er tilgængelig, kan DUFEW anbefale en tilsvarende eller opgraderet løsning baseret på din applikation for at sikre sikker og pålidelig drift.
A: Faste modeller er ideelle til udstyr med stabile modstandskrav, mens justerbare versioner er bedre egnede til idriftsættelse, test, belastningssimulering og applikationer, der kræver modstandsjustering under drift.
A: Det er meget udbredt i motordrev, inverterbremsesystemer, svejseudstyr, belastningsbanker, krafttestudstyr, industriel automation, elektriske kontrolpaneler, batteriafladningssystemer, vedvarende energiudstyr, jernbanesystemer og andre tunge industrielle applikationer.
DUFEW fremstiller rørmodstande af høj kvalitet til industriel effektkontrol, bremsesystemer, belastningstest og energiafledningsapplikationer. Uanset om du har brug for et standardprodukt eller en fuldt tilpasset løsning, er vores ingeniørteam klar til at yde professionel teknisk support og hurtige tilbud.
