Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.

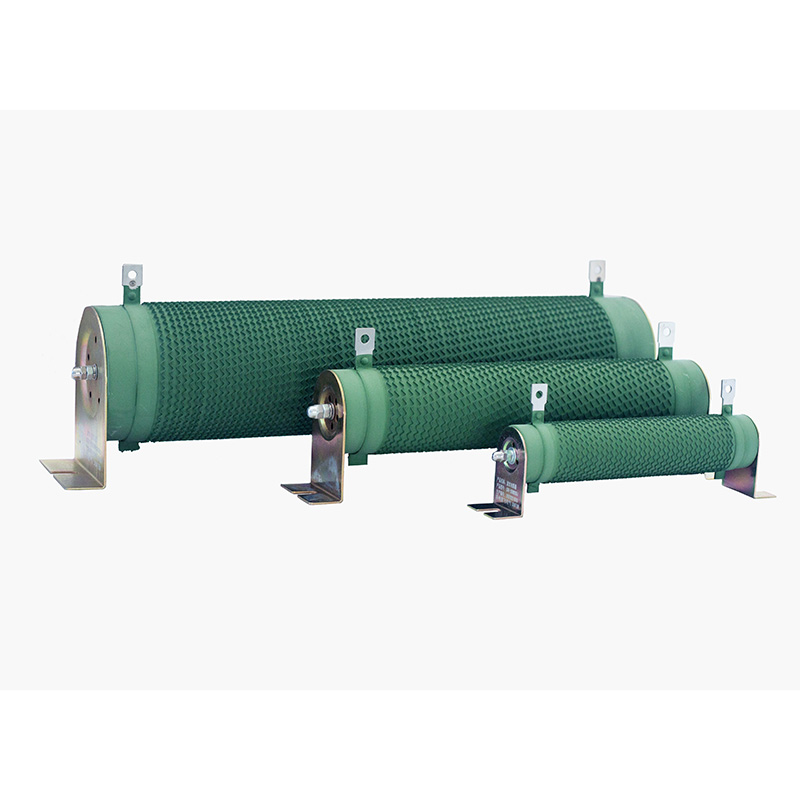

DUFEW CRR Series korrugerede modstande er designet til krævende industrielle applikationer, herunder VFD-bremsesystemer, effektelektronik belastningstest, dynamisk bremsning og kredsløbsbeskyttelse. Med høj effektkapacitet, fremragende varmeafledning og lang levetid leverer de stabil og pålidelig ydeevne i barske driftsmiljøer.
Det resistive element er fremstillet af nikkel-chrom (Ni-Cr) eller konstantan legeringsbånd af høj kvalitet, præcisionsviklet til en korrugeret profil ved hjælp af automatiseret udstyr og kantmonteret på en højfrekvent hul keramisk kerne. Det er sikkert fastgjort med rustfri stålklemmer for at forbedre vibrationsmodstanden og mekanisk stabilitet, mens kraftige rustfri stålterminaler giver fremragende korrosionsbestandighed og pålidelige elektriske forbindelser.
For øget holdbarhed er modstandsoverfladen belagt med en miljøvenlig UL94V-2 flammehæmmende isolerende belægning, der er røgfri, ikke-giftig, oxidationsbestandig og meget modstandsdygtig over for fugt og ældning. Fremstillet i overensstemmelse med GB-5792 standarder understøtter produkterne både horisontal og vertikal installation, hvilket muliggør fleksibel integration i elektriske styreskabe eller selvstændige modstandssamlinger.
| Modelkode | Mening | Beskrivelse |
| CRR | Serie | Korrugeret modstand |
| 2500W | Rated Power | 2500W |
| 54,4R | Nominel modstand | 54,4Ω |
| J | Modstandstolerance | J = ±5 % (Valgfrit: K = ±10 %, H = ±3 %) |
| Parameter | Specifikation |
| Power Range | 50W-10KW |
| Driftsspænding | ≤1200V |
| Modstandsområde | 0,01Ω–1KΩ |
| Modstandstolerance | ±3 % / ±5 % / ±10 % |
| Beskyttelsesvurdering | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flammehæmmende vurdering | UL 94V-2 |
| Overholdelsesstandard | GB/T 5792 |
1: Isolerende kerne: Anvender et højfrekvent hult keramisk rør, der tilbyder fremragende højtemperaturmodstand, strukturel stivhed og stødmodstand, hvilket sikrer modstandselementets stabilitet under højtemperaturdriftsforhold.
2: Modstandselement: Anvender nikkel-chrom- eller konstantan-legeringsbånd af høj kvalitet, kendetegnet ved en lav temperaturkoefficient og høj overbelastningskapacitet. Det korrugerede kantviklede design maksimerer varmeafledningsoverfladen, mens induktansen minimeres.
3: Montering og terminaler: Rustfri stålklemmer fastgør modstandsbåndet for at forhindre forskydning eller løsnelse; terminaler er lavet af rustfrit stål med fortykket konstruktion og overfladebehandling, hvilket sikrer korrosionsbestandighed, rustforebyggelse og nem tilslutning.
4: Overfladebelægning: Har en miljøvenlig grøn isolerende belægning med stærk vedhæftning og en UL94V-2 flammehæmmende vurdering. Det er korrosionsbestandigt, røgfrit, ikke-giftigt og lugtfrit, hvilket effektivt beskytter modstandsbåndet mod oxidation og forlænger levetiden.
5: Overordnet struktur: Effekten rækker fra 50W til 10KW, med modstandsværdier fra 0,01Ω til 1KΩ og driftsspændinger op til 1200V; den korrugerede kant-viklede båndstruktur kombinerer lav induktans med høj præcision.
●Bølget kantviklet struktur med stort varmeafledningsområde og fremragende termisk stabilitet
●Højfrekvent hul keramisk kerne; højtemperaturbestandig, robust og stødsikker
● Højkvalitets legeringsmodstandstråd; lav temperaturkoefficient (≤300 ppm/°C) og høj præcision
● Stærk kortsigtet overbelastningsevne; tåler 10x nominel effekt i 5 sekunder uden synlige skader
● Terminaler i rustfrit stål; korrosionsbestandige, rustsikre og pålidelige forbindelser
● Miljøvenlig belægning; flammehæmmende og korrosionsbestandig; røgfri, ugiftig og lugtfri
● Rigorøs præstationsvalidering; fuldt ud kompatibel med standarder for modstå spænding, fugtig varme og termisk stød
●Overholder GB-5792 standarder; pålidelig kvalitet
Bremsemodstande til frekvensomformere (VFD'er); beskyttende modstande til servodrev; resistive belastninger til test af kraftelektronik; prøveudtagningsmodstande til strømforsyningskredsløb; strømbegrænsende modstande til motordrev; startmodstande; kredsløbsbeskyttelsesmodstande. Udbredt i udstyr på tværs af industrier såsom elevatorer, havnemaskiner, valseværker, kraner, spil, sprøjtestøbemaskiner, trådtrækmaskiner, centrifuger, tekstilmaskiner, tryk- og farvningsudstyr, stabler-reclaimere, papirfremstillingsmaskiner, sceneudstyr og testsystemer.
| Elektriske egenskaber | Testbetingelser | Præstation |
| Dielektrisk modstå spænding | 2500VAC / 50Hz / 60s | Lækstrøm ≤10mA |
| Isoleringsmodstand | 1000VDC | Isolationsmodstand ≥100MΩ |
| Kortvarig overbelastning | 10× nominel effekt i 5s | Ingen synlige skader |
| Langsigtet belastningstid | Cyklisk tændingstest (10 sek. tændt, 90 sek. slukket) | >9.000 timer |
| Steady-State fugtig varme | 40°C ±2°C, 90%–95% RF, 100 timer | ΔR ≤ ±(1 %R + 0,05Ω) |
| Hurtig temperaturændring | -55°C, 55°C, 155°C, 15 min ved hver temperatur, 5 cyklusser | ΔR ≤ ±(2%R + 0,05Ω) |
| Varmemodstand | 350°C / 2 timer | Ingen tydelig misfarvning eller beskadigelse |
| Temperaturkoefficient (TCR) | Modstand under nominel belastning sammenlignet med statisk modstand | ≤300 ppm/°C |
| Flammemodstand | 10× nominel effekt i 5 min | Glødende uden åben ild |
| Mekaniske egenskaber | Testbetingelser | Præstation |
| Terminal styrke | 45N / 30s | Ingen løshed eller synlige skader |
| Vibrationsmodstand | 5–200Hz, 1g, 98m/s² | Ingen synlige skader på udvendig struktur |
| Modstandsdygtighed over for loddevarme | Blyterminaler nedsænket i 350±5℃ loddemiddel i 3 sekunder | AR ≤ ±(1%R + 0,05Ω); ingen synlige udvendige skader, markeringerne forbliver tydelige |
| Loddebarhed | Terminaler nedsænket i 235±5℃ lodde i 5s | Loddedækning på terminaloverfladen ≥95 % |
| Sammenligningskriterier | Korrugeret modstand | Konventionel carbonfilm/metalfilmmodstand |
| Strømhåndtering | Designet til højeffektapplikationer, 50W–10kW; modstår 10× nominel effekt til kortvarige overbelastninger | Typisk 0,1-20W; let beskadiget under overbelastningsforhold |
| Temperaturmodstand og levetid | Tåler temperaturer op til 350°C; cyklisk levetid overstiger 9.000 timer | Lavere varmemodstand; resistiv film har tendens til at ældes og skaller af under længerevarende høje temperaturer |
| Nuværende kapacitet | Velegnet til højstrømsapplikationer, motorbremsning, regenerativ afladning og lastdumping | Primært designet til lavstrøms PCB-signalkredsløb |
| Induktansegenskaber | Standardmodeller har højere induktans; ikke-induktive korrugerede versioner er tilgængelige | Spolefrit design med meget lav induktans, velegnet til højfrekvente laveffektkredsløb |
| Miljømæssig holdbarhed | Keramisk kerne med terminaler i rustfrit stål giver fremragende vibrations- og stødbestandighed | Tyndfilmstruktur har svagere vedhæftning og er mere modtagelig for vibrationsinduceret svigt |
| Omkostningseffektivitet | Meget omkostningseffektiv til højeffektapplikationer; højere omkostning for lav effekt | Lave omkostninger til applikationer med lav effekt; dyre og mindre praktiske til høje effektkrav |
Q1: Hvordan vælger jeg en modstand med den passende effekt?
A: Vælg en modstand med en mærkeeffekt på 1,5 til 2 gange det faktiske strømforbrug i kredsløbet. Overvej også effektnedsættelse på grund af omgivende temperatur; der kræves en højere effekt til miljøer med høje temperaturer.
Q2: Er det normalt, at modstandens overfladetemperatur er meget høj?
A: DUFEW korrugerede modstande omdanner elektrisk energi til varme under drift, så en høj overfladetemperatur er normal. Sørg for, at installationsstedet er godt ventileret og fri for brændbare materialer. Hvis temperaturen er unormalt høj, skal du kontrollere for overbelastning eller et valg af underdimensioneret effekt.
Q3: Hvad er den anbefalede installationsmetode for modstandene?
A: Produktet understøtter vandret eller lodret installation; vandret montering foretrækkes for at lette naturlig konvektionskøling. Sørg for tilstrækkelig frigang omkring modstandslegemet (generelt i det mindste modstandens diameter) og undgå at montere den flugtende mod skabsvægge eller andre varmegenererende komponenter. Hvis flere modstande er installeret side om side, skal afstanden mellem dem være mindst 50 mm.
Q4: Hvad er modstandstolerancegraderne for CRR-serien, og hvordan vælger jeg?
A: DUFEW CRR-serien tilbyder tre tolerancegrader: Klasse K (±10%), Klasse J (±5%) og Klasse H (±3%). Klasse J (±5%) er generelt tilstrækkelig til industriel bremsning og belastningsanvendelser; til præcisionsmåling eller prøveudtagningskredsløb anbefales Klasse H (±3%) for højere nøjagtighed.
