Vi tilbyder en omfattende portefølje, inklusive modstande, bremseenheder, reaktorer, strømfiltre og transformere, med fulde tilpasningsmuligheder for at imødekomme forskellige applikationskrav.

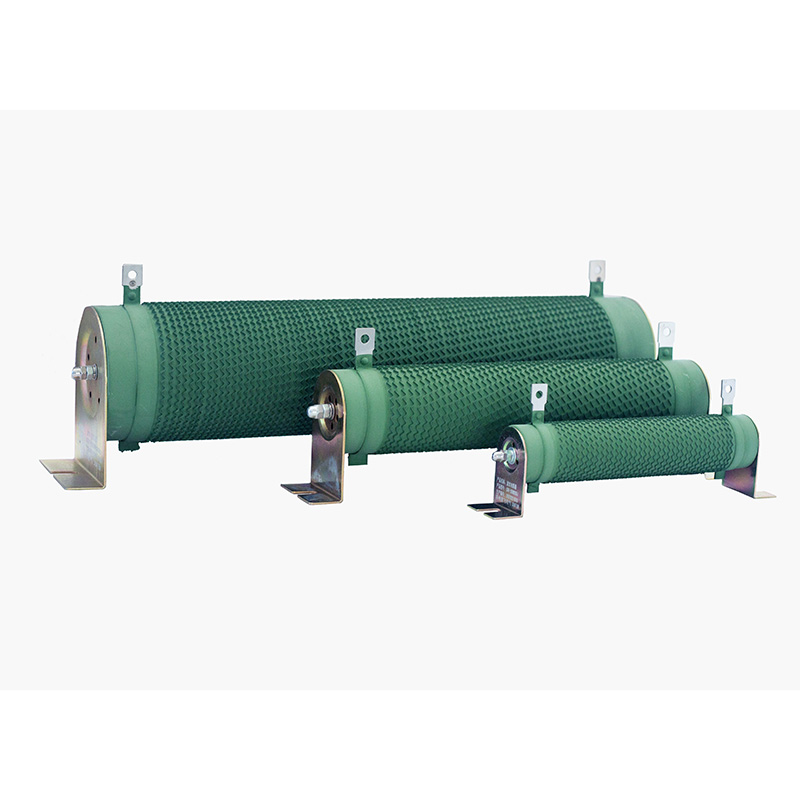

DUFEW CRR Series Inverter Corrugated Resistor er en højeffektiv bremsekomponent designet til inverter-energiafledningssystemer. Under hurtig motordeceleration returneres regenerativ energi til inverterens DC-bussen, hvilket forårsager spændingsstigning. Uden korrekt energistyring kan for høj spænding udløse overspændingsbeskyttelse eller beskadige effekthalvlederkomponenter.
CRR-serien bruger nikkel-chrom (Ni-Cr) eller Constantan legeringsbånd af høj kvalitet, præcisionsformet til en korrugeret struktur og lodret viklet omkring en hul keramisk kerne med højt aluminiumoxidindhold. Dette design øger varmeafledningsområdet, forbedrer termisk effektivitet og reducerer parasitisk induktans for at minimere spændingsspidser under højfrekvensomskiftning.
Produktet er designet til hyppige bremseforhold og giver stærk korttidsoverbelastningsevne, stabil termisk ydeevne og pålidelig drift i industrielle miljøer. Det er almindeligt anvendt i elevatorer, kraner, valseværker, sprøjtestøbemaskiner, centrifuger, transportører og andre drivsystemer med variabel frekvens.
Under motordeceleration overføres regenerativ energi fra inverter DC-bussen til bremseenheden og omdannes til varme gennem modstandselementet. Denne proces hjælper med at forhindre DC-busoverspænding, beskytte inverterkomponenter og opretholde en stabil bremseevne under gentagne driftsforhold.
| Modelkode | Mening | Beskrivelse |
|---|---|---|
| CRR | Produktserie | Inverter korrugeret modstand |
| 2500W | Nominel effekt | 2500 watt |
| 54,4R | Nominel modstand | 54,4 Ω |
| J | Modstandstolerance | J = ±5 % (Valgfrit: K = ±10 %, H = ±3 %) |
| Parameter | Specifikation |
|---|---|
| Power Range | 50W--10kW |
| Driftsspænding | ≤1200V |
| Modstandsområde | 0,01Ω--1kΩ |
| Modstandstolerance | ±3 %, ±5 %, ±10 % |
| Beskyttelsesvurdering | IP00 |
| Temperaturkoefficient (TCR) | ≤300 ppm/°C |
| Flammehæmmende vurdering | UL 94V-2 |
| Overholdelsesstandard | GB/T 5792 |
Modstanden er bygget på en keramisk kerne med høj aluminiumoxid i ét stykke med en hul luftkanal, der fremmer kontinuerlig luftstrøm for effektiv afkøling. Den keramiske struktur modstår gentagne højtemperaturbremsecyklusser uden at revne, opretholder fremragende isoleringsevne og absorberer effektivt termisk stød under hurtig energiafledning.
Varmeelementet er fremstillet af nikkel-krom-legeringsbånd med høj resistivitet, præcisionsstemplet i en kontinuerlig korrugeret profil. Sammenlignet med konventionel rund trådvikling giver det korrugerede bånd et større varmeafledningsområde, højere strømbærende kapacitet og mere stabil modstand under gentagne start-stop-bremseforhold. Temperaturkoefficienten forbliver under300 ppm/°C.
Terminaler, låseklemmer og monteringsbeslag er fremstillet af fortykket rustfrit stål med anti-korrosionspassiveringsbehandling. Enheden opretholder sikker mekanisk fastgørelse under kontinuerlige vibrationer, modstår gentagen loddevarme og minimerer kontaktmodstand forårsaget af oxidation, hvilket sikrer pålidelig drift i krævende inverterapplikationer.
En miljøvenlig uorganisk isolerende belægning giver fremragende modstandsdygtighed over for høje temperaturer, korrosion, fugt og støv. Under kortvarige overbelastningsforhold kan modstanden lyse rødt uden at producere åben ild, hvilket hjælper med at forbedre driftssikkerheden og forlænger legeringsbåndets levetid i industrielle miljøer.
Specielt designet til VFD-bremseapplikationer, spreder modstanden hurtigt regenerativ energi genereret under motordeceleration, hvilket effektivt forhindrer DC-busspændingsstigning og eliminerer inverteroverspændingsalarmer (OV).
Det vertikalt viklede bølgede legeringsbånd giver en betydeligt større køleflade end konventionelle trådviklede modstande. Kombineret med den hule keramiske kerne leverer den effektiv varmeoverførsel, lavere driftstemperaturer og stabil ydeevne under hyppige start-stop-bremsecyklusser.
Designet til at modstå10 gange den nominelle effekt i op til 5 sekunder, håndterer modstanden nemt de højenergiimpulser, der genereres under nødstop, tung belastningssænkning og hurtig motordeceleration uden synlig skade.
Konstrueret med høj-aluminiumoxid keramisk, kraftigt rustfrit stål hardware og en UL94V-2 flammehæmmende belægning, giver modstanden fremragende modstandsdygtighed over for vibrationer, korrosion, støv, fugt og gentagne termiske cyklusser, hvilket sikrer langsigtet pålidelighed i krævende industrielle applikationer.
Den forstærkede monteringskonstruktion i rustfrit stål opretholder sikre elektriske forbindelser selv under konstante vibrationer, hvilket gør modstanden ideel til kraner, valseværker, elevatorer og andet kraftigt inverterdrevet udstyr.
Fås med modstandstolerancer på±3 %, ±5 % og ±10 %, CRR-serien dækker effektmål fra50W til 10kWog understøtter brugerdefinerede modstandsværdier, dimensioner, terminalstile og monteringskonfigurationer for at opfylde specifikke inverterkrav.
Den uorganiske isolerende belægning er flammehæmmende, røgfri og i overensstemmelse medUL94V-2krav. Under overbelastningsforhold lyser modstanden rødt uden at producere åben ild, hvilket hjælper med at forbedre driftssikkerheden.
Ideel til kraner, elevatorer, hejseværker, spil og løfteplatforme, der kræver hyppig acceleration og opbremsning, samtidig med at inverterens ydelse opretholdes.
Velegnet til valseværker, sprøjtestøbemaskiner, CNC-udstyr, trådtrækningsmaskiner, tekstilmaskiner og andet forarbejdningsudstyr med gentagne bremsecyklusser.
Udbredt i transportsystemer, automatiserede produktionslinjer, logistikudstyr og lagerautomatisering for at absorbere regenerativ bremseenergi og forbedre systemets stabilitet.
Anbefales til motortestsystemer, belastningssimuleringsudstyr, laboratorietestbænke, centrifuger og andre specialiserede industrielle applikationer, der kræver pålidelig afledning af bremseenergi.
DUFEW har specialiseret sig i udvikling og fremstilling af højkvalitets elektroniske komponenter, der leverer pålidelige produkter og integrerede løsninger til industrielle brugere, distributører og OEM-kunder.
Moderne produktionsfaciliteter, standardiserede fremstillingsprocesser og streng kvalitetskontrol sikrer stabil elektrisk ydeevne, ensartet produktkvalitet og pålidelig langsigtet drift.
Ud over inverterbremsemodstande tilbyder DUFEW et omfattende udvalg af kraftelektronikprodukter, herunder reaktorer, bremseenheder, filtre, transformere, belastningsbanker og forskellige industrielle modstandsløsninger.
Tilpassede modstandsværdier, effektmærker, dimensioner, terminalkonfigurationer og monteringsmuligheder er tilgængelige baseret på kundetegninger eller tekniske specifikationer.
Med effektiv produktionsstyring og erfaren ingeniørsupport leverer DUFEW stabile leveringstider, hurtig teknisk assistance og professionel produktudvælgelse til globale kunder.
| Karakteristisk | Testbetingelser | Præstation |
|---|---|---|
| Dielektrisk modstå spænding | 2500VAC / 50Hz / 60s | Lækstrøm ≤10mA |
| Isoleringsmodstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10× nominel effekt i 5 sekunder | Ingen synlige skader |
| Lad livet | Cyklisk drift (10s ON / 90s OFF) | ＞9.000 timer |
| Modstandsdygtighed over for fugtig varme | 40°C ±2°C, 90--95 % RF, 100 timer | ΔR ≤ ±(1 %R + 0,05Ω) |
| Hurtig temperaturcykling | -55°C / 55°C / 155°C, 15 minutter hver, 5 cyklusser | ΔR ≤ ±(2%R + 0,05Ω) |
| Varmemodstand | 350°C i 2 timer | Ingen synlig misfarvning eller beskadigelse |
| Temperaturkoefficient | Nominel belastning vs. indledende modstand | ＜300 ppm/°C |
| Flammemodstand | 10× nominel effekt i 5 minutter | Lyser rødt uden åben ild |
| Karakteristisk | Testbetingelser | Præstation |
|---|---|---|
| Terminal styrke | 45N / 30 sekunder | Ingen løsnede eller synlige skader |
| Vibrationsmodstand | 5--200Hz, 1g, 98m/s² | Ingen synlige strukturelle skader |
| Modstandsdygtighed over for loddevarme | Terminaler nedsænket i 350±5°C Lodde i 3 sekunder | ΔR ≤ ±(1 %R + 0,05Ω) |
| Loddebarhed | Terminaler nedsænket i 235±5°C Lodde i 5 sekunder | Loddedækning ≥95 % |
Bemærk: Alle ydeevnedata er opnået under standard laboratorietestbetingelser i overensstemmelse medGB/T 5792for at sikre ensartet kvalitet og pålidelig produktydelse.
| Sammenligningselement | DUFEW Inverter Bølgemodstand | Generel strømmodstand |
|---|---|---|
| Primær ansøgning | Designet specielt til VFD dynamisk bremsning og regenerativ energiafledning | Designet til kontinuerlig strømafledning og generelle elektriske kredsløb |
| Driftspligt | Kort tid, højenergi pulsdrift med intermitterende arbejdscyklusser | Continuous or steady-state operation |
| Udvælgelsesmetode | Modstand valgt i henhold til inverterspecifikationer; effekt beregnet ud fra bremsedriftscyklus | Valgt i henhold til krav til kontinuerlig effektafledning |
| Overbelastningsevne | Tåler op til10× nominel effekt i 5 sekunder, ideel til regenerativ bremsning | Begrænset overbelastningsevne; ikke egnet til gentagne højenergiimpulser |
| Varmeafledning | Korrugeret båndstruktur giver en stor køleflade til effektiv varmeoverførsel | Konventionel vikling giver begrænset køleeffektivitet |
| Driftstemperatur | Overfladetemperatur op til300°Cmed350°Cvarmebestandig belægning | Typisk nedenfor200°Cafhængig af modstandstype |
| Spændingsspidsdæmpning | Bølgeformet vikling hjælper med at reducere switch-spændingsspidser og forbedrer inverterens stabilitet | Ingen optimering til undertrykkelse af spændingsspidser |
| Mekanisk pålidelighed | Terminaler og beslag i rustfrit stål giver fremragende vibrationsmodstand til tungt industrielt udstyr | Standardkonstruktion beregnet til almindelige elektriske applikationer |
| Typiske applikationer | Elevatorer, kraner, valseværker, servosystemer, sprøjtestøbemaskiner, transportører | Generelt elektronisk udstyr, strømforsyninger, belysningskredsløb og industrielle kontrolsystemer |
A: En inverterbremsemodstand er specielt designet til at absorbere regenerativ energi, der genereres under motordeceleration. I modsætning til standardeffektmodstande fungerer den under kortvarige, højenergipulsforhold og er optimeret til intermitterende bremsefunktion frem for kontinuerlig effekttab.
Sv.: Modstandsværdien skal følge inverterproducentens anbefalede specifikation, mens den nominelle effekt skal vælges i henhold til bremsefrekvens, bremsetid, driftscyklus og motoreffekt. Hvis du er usikker, kan DUFEWs ingeniørteam anbefale den passende model baseret på din ansøgning.
A: Det er det genereltanbefales ikke. Forskellige invertere kan have forskellige bremsespændinger og driftssekvenser. Deling af en modstand kan resultere i ustabil drift eller utilstrækkelig bremseevne. Hvis der kræves en delt modstand, skal både modstandsværdien og den nominelle effekt beregnes omhyggeligt.
A: Ja. Vi leverer OEM- og ODM-produktionstjenester, herunder tilpassede modstandsværdier, effektklassificeringer, dimensioner, terminalstile, monteringsbeslag og komplette løsninger baseret på kundetegninger eller tekniske specifikationer.
A: Den er designet til standard VFD-bremseapplikationer, hvor høj overbelastningsevne og effektiv varmeafledning er de primære krav. ENIkke-induktiv korrugeret modstandanbefales til højfrekvente PWM-kredsløb, energilagringssystemer og applikationer, hvor ekstrem lav induktans er kritisk.
A: Inverter-bremsemodstande er meget udbredt i elevatorer, kraner, hejseværker, valseværker, sprøjtestøbemaskiner, transportører, tekstilmaskiner, automatiserede produktionslinjer, servodrivsystemer og udstyr til vedvarende energi.
DUFEW leverer høj kvalitetInverter korrugerede modstandetil industriel automation, vedvarende energi og motordrev applikationer verden over. Uanset om du har brug for et standardprodukt eller en fuldt skræddersyet løsning, er vores ingeniørteam klar til at understøtte dit projekt med professionelle anbefalinger og hurtig produktion.
- OEM & ODM fremstilling
- Tilpassede modstandsværdier
- Brugerdefinerede effektværdier (50W--10kW)
- Brugerdefinerede dimensioner og monteringsmuligheder
- Teknisk udvælgelsessupport
- Stabil bulkproduktion
- Hurtig global levering
Kontakt DUFEW i dag for at drøfte din ansøgning eller anmode om et konkurrencedygtigt tilbud.
