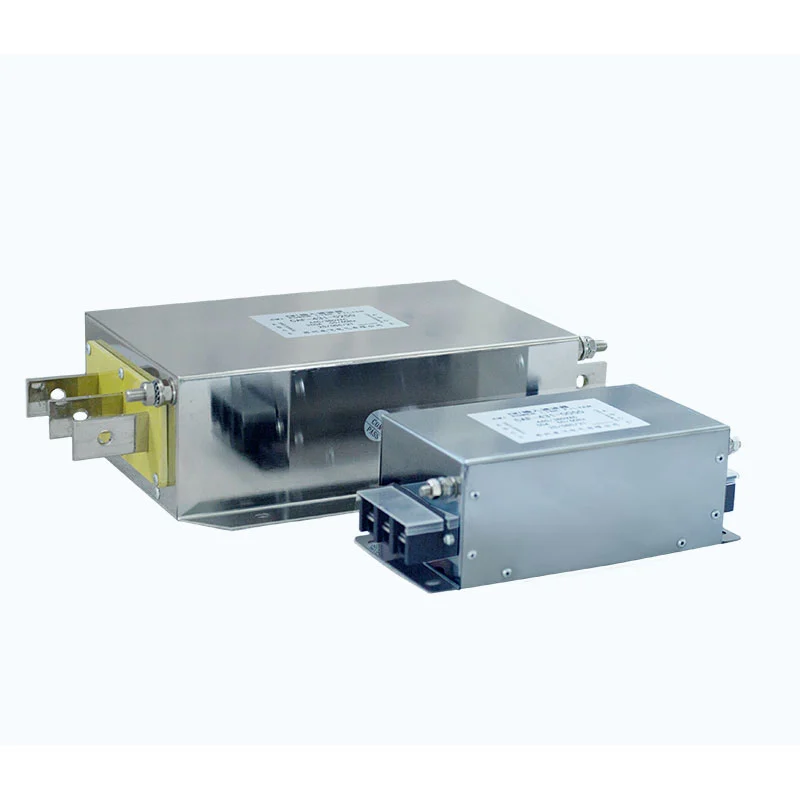

Det elektromagnetiske interferensfilter inkorporerer et flertrins lavpasfiltreringsnetværk bestående af en common-mode choker, X kondensatorer, Y kondensatorer og modstande.
Common-mode chokeren bruger to ledere viklet på den samme magnetiske kerne og præsenterer høj impedans for common-mode interferens. X-kondensatorer er forbundet på tværs af linjelederne for at undertrykke differentiel-mode interferens, mens Y-kondensatorer er forbundet mellem strømledningerne og jord for at give en vej for højfrekvent common-mode støj til jord.
Disse komponenter arbejder sammen for at give bredbånds-EMI-undertrykkelse. Flertrinsfiltreringsstrukturen er optimeret i overensstemmelse med de interferensfrekvenskarakteristika, der almindeligvis forekommer i applikationer med variabel frekvens.
| Parameter | Specifikation |
|---|---|
| Nominel spænding | 220VAC / 380VAC / 690VAC / 1140VAC |
| Driftsfrekvens | 50Hz / 60Hz / op til 500Hz |
| Nominel strøm | 5A--1600A |
| Dielektrisk styrke | Linje-til-linje: 1500VDC, 60s; Linje-til-jord: 2500VDC, 60s |
| Isoleringsmodstand | >100MΩ ved 1000VDC |
| Overbelastningskapacitet | 1,4 × mærkestrøm i 1 minut med mindst 15 minutters intervaller |
| Maksimal kabellængde | 400m for skærmet kabel; 300m for uskærmet kabel |
| Beskyttelsesvurdering | IP00 / IP20 |
| Isoleringsklasse | T40/F (155°C) |
| Flammehæmmende vurdering | UL94 V-2 |
| Produktstandard | GB/T 15287/8 |
- Common-Mode og Differential-Mode Suppression: Filtreringsnetværket er designet til at dæmpe både common-mode og differential-mode elektromagnetisk interferens.
- Tovejs EMI-undertrykkelse: Filteret kan dæmpe interferens, der rejser sig mellem strømforsyningen og tilsluttet udstyr, og hjælper med at reducere uønsket støjtransmission i begge retninger.
- VFD-applikationskompatibilitet: Designet til frekvensomformersystemer, hvor switching-relateret elektromagnetisk interferens og ledet støj kræver yderligere undertrykkelse.
- Flertrinsfiltrering: Kombinationen af common-mode choker, X-kondensatorer, Y-kondensatorer og resistive elementer giver flertrins filtreringsydelse.
- Bredt elektrisk område: Nominelle spændingsmuligheder fra 220VAC til 1140VAC og nominelle strømindstillinger fra 5A til 1600A understøtter en lang række industrielle strømapplikationer.
- Lav lækstrømsdesign: Filtreringsstrukturen er designet med hensyn til lækstrøm og systemjordingskrav.
- Anvendelser med lange kabler: Egnede konfigurationer er tilgængelige for VFD-systemer, der bruger lange motorkabler, afhængigt af de faktiske drev, kabel, motor og installationsforhold.
- Tilpasset udvalg: Dufew Electric kan evaluere nominel spænding, strøm, frekvens, kabellængde, installationsforhold og andre applikationsparametre til produktvalg.
Det elektromagnetiske interferensfilter er velegnet til industrielle applikationer, hvor elektromagnetisk kompatibilitet og strømkvalitet er vigtig, herunder:
1. Industrielt udstyr med strenge krav til elektromagnetisk kompatibilitet.
2. Systemer, der anvender flere VFD'er, hvor elektromagnetisk interferens mellem drev skal kontrolleres.
3. VFD-inputapplikationer, hvor ledet eller udstrålet interferens kan påvirke strømnettet eller udstyr i nærheden.
4. VFD-systemer påvirket af elektriske forstyrrelser, harmonisk interferens eller overdreven elektromagnetisk støj.
5. Industrielt udstyr, der kræver yderligere beskyttelse mod interferensrelateret unormal drift.
6. Industriel fremstilling og automatiseringsudstyr.
7. Vedvarende energi- og energilagringssystemer ved hjælp af kraftelektronisk udstyr.
8. Motordrevsystemer med lange kabeltræk eller krævende elektromagnetiske miljøer.
Valg af et elektromagnetisk interferensfilter kræver mere end at matche spænding og strøm. Filteret bør evalueres i henhold til det komplette elektriske system, udstyrskonfiguration og installationsmiljø for at sikre, at den valgte specifikation er egnet til den påtænkte anvendelse.
Dufew Electric kan understøtte teknisk evaluering baseret på nominel spænding og strøm, driftsfrekvens, VFD-effektmærke, common-mode og differential-mode interferens, motorkabellængde, skærmet eller uskærmet kabelkonfiguration, jordingsforhold, installationsplads, termiske krav, elektromagnetisk miljø og kundetegninger eller tekniske specifikationer.
Til skræddersyede projekter kan kunderne levere elektriske specifikationer, tekniske tegninger, fysiske prøver, udstyrsoplysninger eller anvendelsesbetingelser til teknisk evaluering. Baseret på disse krav kan Dufew Electric levere standardprodukter eller udvikle applikationsspecifikke filterkonfigurationer.
Vælg filterets nominelle spænding og nominelle strøm i henhold til VFD-effekten og det elektromagnetiske miljø. Som en generel valgretningslinje kan filterets mærkestrøm vælges til ca. 1,2--1,5 gange udstyrets mærkestrøm, afhængigt af den faktiske anvendelse og producentens anbefalinger. Filterets nominelle spænding skal svare til VFD-driftsspændingen.
Kontroller kabinettet for beskadigelse, bekræft, at terminalerne er intakte, og bekræft, at produktmærker og specifikationer er tydeligt synlige.
Installer filteret ved udstyrets strømindgangspunkt eller ved indgangssiden af interferenskilden, såsom en VFD, og hold det så tæt som muligt på det beskyttede udstyr.
Når det er installeret på et metalkontrolskab, skal du sikre tilstrækkelig metal-til-metal-kontakt mellem filterkabinettet og kabinettet til at understøtte varmeafledning og elektromagnetisk afskærmning.
Brug de dertil beregnede monteringshuller til at fastgøre filteret inde i styreskabet eller på monteringspladen. Sørg for, at filteret er fast installeret, og at impedanstilpasning og jordingskrav tages korrekt i betragtning.
Tilslut filteret i serie mellem strømforsyningen og VFD-indgangen i henhold til ledningsdiagrammet. Vend ikke indgangs- og udgangsterminalerne.
Jordingsterminalen skal være pålideligt forbundet til beskyttelsesjord. Hold jordforbindelsen så kort som praktisk muligt; en jordledningslængde på højst 30 cm anbefales.
Bund ikke filterindgangsledningerne sammen med belastningssiden eller udgangsledningerne. Hvis du gør det, kan det øge den elektromagnetiske kobling mellem input- og outputsiden og reducere filterets evne til at undertrykke EMI betydeligt.
Indgangs- og udgangsledninger skal føres separat for at minimere uønsket kobling.
Efter at have bekræftet, at alle forbindelser er korrekte, skal du tænde for systemet og overvåge VFD-driftstilstanden. Kontroller, om den forventede reduktion af elektromagnetisk interferens og unormale driftsforhold er opnået.
| Sammenligningsfaktor | Dufew integreret komposit EMI-filter | Konventionelt enkelt filter |
|---|---|---|
| Filtreringsstruktur | Flertrinsfiltrering ved hjælp af en kombination af common-mode choker, X kondensatorer, Y kondensatorer og resistive elementer | Baserer sig typisk på en enklere et-trins induktiv struktur |
| EMI undertrykkelse | Designet til at adressere både common-mode og differential-mode interferens | Højfrekvent interferensundertrykkelse kan være begrænset afhængigt af filterstrukturen |
| Termisk styring | Integreret strukturelt design kan understøtte mere organiseret komponentarrangement og termisk styring | Komponentkoncentration kan øge lokaliseret varmeakkumulering under vedvarende højbelastningsforhold |
| Installation | Integreret filterkonfiguration kan forenkle montering og elektrisk tilslutning | Separate filtreringskomponenter kan kræve yderligere montering og ledninger |
| Materialestyring | Én integreret enhed kan forenkle materialekodning og lagerstyring | Flere komponenter kan øge antallet af materialeelementer |
| Anvendelsesområde | Velegnet til VFD-systemer og industrielle miljøer med krævende EMI-krav | Mere velegnet til relativt simple applikationer afhængigt af det elektriske miljø |
Dufew Electric er en Kina-baseret producent og leverandør af kraftelektronikkomponenter, med produktionskapacitet, der dækker industrielle modstande, bremsesystemer, reaktorer, EMI-filtre, strømfiltre, transformere og tilpassede elektriske komponenter. For elektromagnetiske interferensfiltre udføres produktion og inspektion i henhold til produktspecifikationer, gældende tekniske krav og kundekrav.
Fremstillingsprocessen dækker materialevalg, komponentsamling, elektrisk test, ydeevneverifikation, slutinspektion, emballering og forsendelse. Nøglekvalitetstjek kan omfatte:
- Verifikation af nominel spænding og strøm
- Test af isolationsmodstand
- Dielektrisk styrketest
- Test af elektrisk ydeevne
- Visuel og dimensionel inspektion
- Terminal- og tilslutningsinspektion
- Afsluttende produktinspektion
Produktspecifikationer og inspektionskrav kontrolleres gennem hele produktionen for at opretholde ensartet elektrisk ydeevne og produktkvalitet. Produktspecifikke testoptegnelser og teknisk dokumentation kan også leveres i henhold til projektets krav.
Dufew Electric vedligeholder relevante kvalitetscertificeringer, produktdokumentation og testregistreringer for at understøtte kundeevaluering og indkøbskrav.
Gældende certifikater og tekniske dokumenter kan leveres til gennemgang i henhold til det specifikke produkt, projekt og kundekrav.
Som leverandør af strømelektronikkomponenter i Kina understøtter Dufew Electric internationale B2B-ordrer fra produktudvælgelse og prøveevaluering gennem produktion, inspektion, emballering og forsendelse.
Typiske leveringsordninger kan koordineres i henhold til ordrevolumen, produktdimensioner, destination, leveringstid og kundekrav.
Tilgængelige logistikmuligheder kan omfatte:
- Søfragt: Velegnet til almindelige og store internationale ordrer.
- Luftfragt: Velegnet til hasteforsendelser, prøver og ordrer med mindre mængder.
- Ekspreslevering: Velegnet til tekniske prøver og små pakker, hvor hurtigere levering er påkrævet.
- Kundeudpeget speditør: Dufew Electric kan koordinere forsendelsen med kundens nominerede logistikudbyder, når det kræves.
Eksportemballage kan arrangeres i henhold til produktstruktur og transportkrav for at hjælpe med at beskytte elektriske komponenter under håndtering og international transit.
Dufew Electric fokuserer på strømelektronikkomponenter, herunder modstande, bremsesystemer, reaktorer, elektromagnetiske interferensfiltre, strømfiltre og transformere.
Produktvalg kan evalueres i henhold til elektriske parametre, VFD-karakteristika, kabellængde, elektromagnetisk miljø, installationsforhold og andre systemkrav.
Dufew understøtter tilpassede elektriske specifikationer, konfigurationer, tegninger, prøver og applikationsspecifikke krav underlagt teknisk evaluering.
Fremstilling omfatter materialeinspektion, kontrolleret samling, elektrisk test, slutinspektion og produktdokumentation i henhold til gældende krav.
Dufew Electric understøtter udstyrsproducenter, systemintegratorer, distributører, OEM-kunder og industrielle brugere med produktforsyning og international logistikkoordinering.
Dets filtreringsnetværk dæmper uønsket støj, der rejser sig mellem strømforsyningen og tilsluttet udstyr, og hjælper med at reducere både indgående og udgående elektromagnetisk interferens.
Ja, når yderligere EMI-undertrykkelse er påkrævet. Reaktorer adresserer primært strømharmoniske og effektforstyrrelser, mens EMI-filtre er rettet mod elektromagnetisk støj. De kan derfor supplere hinanden.
Nej. Lederne er elektrisk isolerede, mens de deler den samme magnetiske kerne. Under normal differential-mode-drift ophæver deres magnetiske flux stort set hinanden.
Nej. X-kondensatorer bruges på tværs af linjeledere til differential-mode-støj, mens Y-kondensatorer forbinder mellem strømledninger og jord til common-mode-støj. De har forskellige krav til sikkerhed og isolering.
