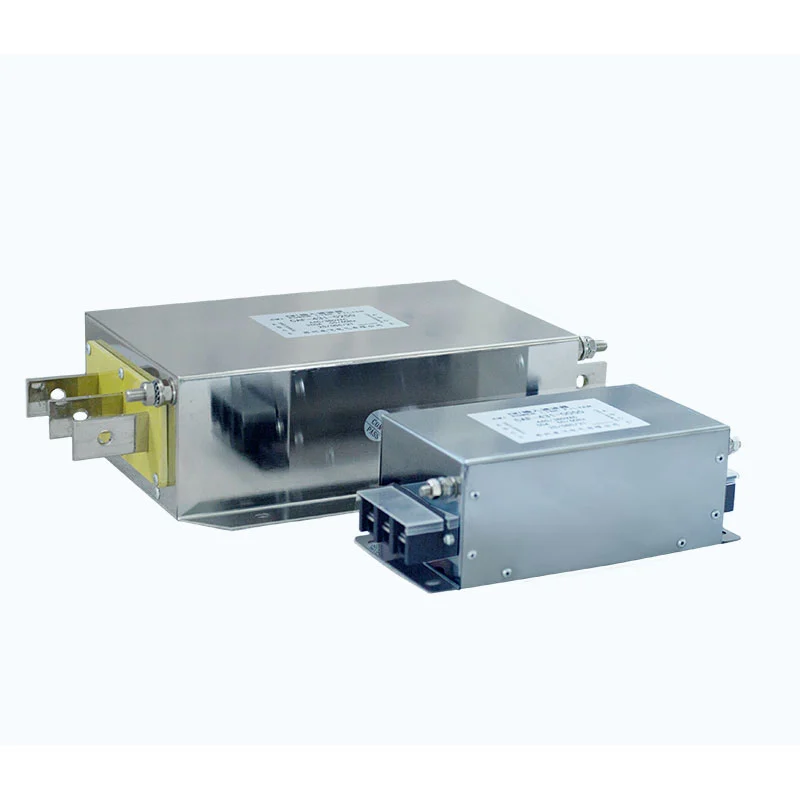

Elektromagnetisk kompatibilitetsfilter

Moderne industrielle drivsystemer bruger højhastighedskoblingsteknologi til at forbedre energieffektiviteten og motorstyringens nøjagtighed. Inverter-switchoperationer kan dog generere ledningsinterferens, common-mode-strøm og højfrekvent støj, der kan påvirke omgivende udstyr og den overordnede system EMC-ydelse.

Dufew Electric Electromagnetic Compatibility Filter integrerer optimerede filtreringskomponenter, herunder:

- Common-mode choker

- X/Y sikkerhedskondensatorer

- Filtrere reaktorer

- Dæmpende komponenter

Filtreringsnetværket skaber høj impedans for uønsket højfrekvent interferens, mens det opretholder en stabil kraftoverførsel.

Afhængigt af installationskrav hjælper filteret med at kontrollere:

- Ledet interferens, der vender tilbage til strømforsyningsnettet

- Højfrekvent koblingsstøj genereret af kraftelektronik

- Common-mode strøm mellem udstyr og jord

- Elektromagnetisk forstyrrelse, der påvirker enheder i nærheden

Løsningen hjælper:

- Forbedre ydeevnen for elektromagnetisk kompatibilitet

- Reducer interferens mellem tilsluttet udstyr

- Forbedre VFD- og servosystemets stabilitet

- Understøtte pålidelig industriel drift

Integrated EMC Filtering Structure

1. Dobbeltsidet interferenskontrol

Industrielle drivsystemer kan generere interferens på både strømindgangs- og motorudgangssiden. Dufews integrerede filtreringsstruktur er designet til at reducere ledede emissioner, begrænse højfrekvent interferenstransmission, forenkle kabinetintegration og understøtte elektromagnetisk kompatibilitet i det overordnede system.

2. Common-Mode og Differential-Mode Noise Suppression

Elektromagnetisk interferens kan forekomme gennem common-mode-veje mellem elektriske kredsløb og jord eller gennem differential-mode-baner mellem strømledere. Dufew optimerer magnetiske komponenter og kondensatornetværk for at adressere begge interferenstilstande i henhold til de nødvendige filtreringsegenskaber.

3. Design af magnetiske komponenter i industriel kvalitet

Filteret bruger optimerede magnetiske strukturer til at give stabile impedanskarakteristika på tværs af det nødvendige frekvensområde. Designet tager hensyn til filtreringsydelse, magnetisk tab, termisk adfærd og langsigtede driftsforhold til industrielle applikationer.

Tekniske fordele

1. EMC-ydelse

Filteret hjælper med at kontrollere interferens, der genereres ved at skifte strømelektronik, reducere ledede emissioner og elektromagnetiske forstyrrelser, mens det understøtter kompatibilitet mellem tilsluttet udstyr.

2. Optimeret til VFD-applikationer

For inverter-baserede systemer kan filteret hjælpe med at dæmpe højfrekvent koblingsstøj, common-mode interferens og kabelrelateret elektromagnetisk stråling, hvilket understøtter stabil drift af motorer og andet tilsluttet elektrisk udstyr.

3. Fleksibel industriel integration

Dufew designer filtreringsløsninger i henhold til forskellige kabinet- og systemkrav, med muligheder for kompakte installationsstrukturer, forenklet ledningsføring, fleksibel montering og tilpassede elektriske parametre.

Typiske applikationer

Dufew Electromagnetic Compatibility Filter er velegnet til industrielle systemer, der kræver forbedret interferenskontrol.

Typiske industrier omfatter:

- Industriel automation

- CNC-bearbejdning

- Fremstilling af udstyr

- Medicinsk elektronik

- Test af systemer

- Præcisions elektronisk produktion

Tilpassede EMC-filterløsninger

Forskelligt udstyr og applikationer kræver forskellige filtreringsparametre. Dufew Electric yder teknisk support baseret på nominel spænding, nominel strøm, koblingsfrekvens, kabellængde, installationsmiljø og EMC-testkrav for at bestemme passende filterspecifikationer for industriel effektelektronik og elektromagnetisk interferenskontrol.

Til skræddersyede projekter kan kunderne levere udstyrsparametre, elektriske tegninger, anvendelsesbetingelser eller EMC-testkrav til teknisk evaluering. Dufew Electric understøtter både standard filterforsyning og applikationsspecifikke konfigurationer.

Produktionsevne og kvalitetssikring

Dufew Electric har specialiseret sig i industrielle kraftelektronikkomponenter, herunder EMC-filtre, harmoniske filtre, reaktorer, bremsemodstande og tilpassede elektriske komponenter. Dets fremstillingsprocesser kan dække magnetisk kernebehandling, præcisionsvikling, isoleringsbehandling, vakuumimprægnering og verifikation af elektriske parametre.

Nøglekvalitetstjek kan omfatte:

- Test af isolationsmodstand
- Dielektrisk modstå test
- Verifikation af elektrisk ydeevne
- Validering af temperaturstigning
- Afsluttende kvalitetskontrol

Dufew Electric understøtter OEM-produktion, tilpasset filterudvikling, teknisk applikationssupport og industrielt projektsamarbejde med produktspecifikationer og testkrav justeret i henhold til applikationen og kundens krav.

Tekniske specifikationer

Elektromagnetisk kompatibilitetsfilter vs standard EMI-filter

FAQ

Q1: Hvad bruges et elektromagnetisk kompatibilitetsfilter til?

Et elektromagnetisk kompatibilitetsfilter reducerer ledningsført elektromagnetisk interferens, der genereres af strømelektronisk udstyr, og hjælper med at forbedre systemets EMC-ydeevne.

Q2: Hvordan skal et EMC-filter vælges?

Valget afhænger af nominel spænding, strømkapacitet, koblingskarakteristika, kabelkonfiguration, installationsmiljø og påkrævet EMC-ydelse.

Q3: Hvor er filteret installeret i et VFD-system?

Installationsstedet afhænger af systemkravene. Input-sidefiltrering hjælper med at reducere interferens, der overføres til strømnettet, mens output-sidefiltrering hjælper med at kontrollere højfrekvent støj, der genereres under inverterdrift.

Q4: Kan Dufew tilpasse EMC-filtreringsløsninger?

Ja. Dufew leverer tilpassede EMC-filtreringsdesign i henhold til elektriske parametre, anvendelsesforhold, kabinetkrav og projektspecifikationer.
